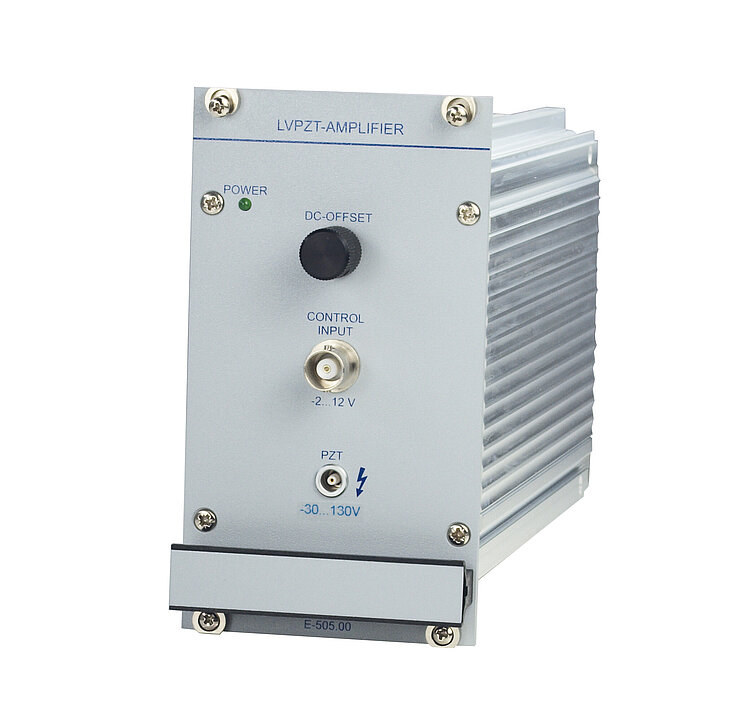

E-505 Piezoverstärkermodul
Hohe Leistung, Piezocontrollersystem E-500
- Spitzenstrom bis 10 A
- Ausgangsspannungsbereich -30 bis 130 V
- Einschubmodul für E-500 System
- Positionsregelung (optional)
- Schnittstellen- / Display-Module (optional)
Spezifikationen
Spezifikationen
Verstärker | E-505.00 | E-505.10 | E-505.00S |
---|---|---|---|
Eingangsspannungsbereich | -2 bis +12 V | -2 bis +12 V | - |
Ausgangsspannung | -30 bis +130 V | -30 bis +130 V | 100 V |
Spitzenstrom | 2 A (<3 ms) | 10 A (<200 µs) | 2 A (<5 ms) |
Dauerausgangsstrom | 215 mA | 215 mA | 300 mA |
Strombegrenzung | Kurzschlussfest | Kurzschlussfest | Kurzschlussfest |
Rauschen, 0 bis 100 kHz | <0,6 mVrms | 1,0 mVrms | <0,7 mVrms |
Spannungsverstärkung | 10 ±0,1 | 10 ±0,1 | - |
Eingangsimpedanz | 1 MΩ / 1 nF | 1 MΩ / 1 nF | - |
Umgebung | E-505.00 | E-505.10 | E-505.00S |
---|---|---|---|
Betriebstemperaturbereich | 5 bis 50 °C | 5 bis 50 °C | 5 bis 50 °C |
Überhitzungsschutz | Abschaltung bei 85 °C | Abschaltung bei 85 °C | Abschaltung bei 85 °C |
Abmessungen | 14 TE / 3 HE | 14 TE / 3 HE | 14 TE / 3 HE |
Masse | 0,9 kg | 0,9 kg | 0,9 kg |
Betriebsspannung | System E-500 | System E-500 | System E-500 |
Max. Leistungsaufnahme | 55 W | 55 W | 55 W |
Downloads
Datenblatt
Dokumentation
Benutzerhandbuch PZ62
E-500 / E-501 Serie modularer Piezocontroller: Gehäuse mit Stromversorgung, Verstärkermodule (E-503, E-504, E-505, E-506, E-508), Sensor- und Sensorcontrollermodule (E-509), Display- und Interfacemodule (E-515, E-517).
