PIFOC® Hochlast Fokus-Scanner; 100 µm Stellweg; kapazitiv, direkte Positionsmessung; D-Sub 7W2 (m); 1,5 m Kabellänge
P-726 PIFOC® Hochlast Fokus-Scanner
Hochdynamischer Fokus-Scanner mit großem Stellweg für schwere Objektive
- Hochdynamisches Positionieren und Scannen für große Objektive
- Resonanzfrequenz 1120 Hz; 560 Hz mit 210 g Objektivmasse

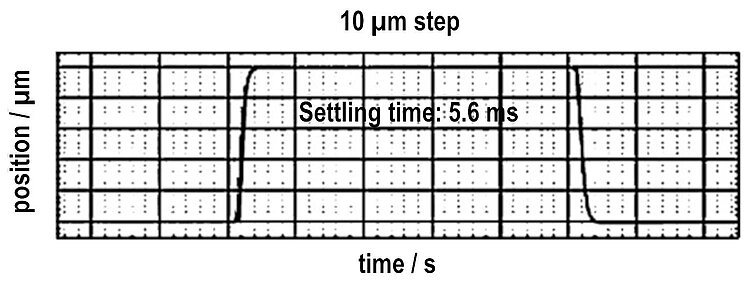

- Typ. Einschwingzeit um 6 ms
- Stellweg 100 µm
- Höchste Linearität, Stabilität und Regeldynamik durch direkt messende kapazitive Sensoren
- Auflösung 0,3 nm
- Spielfreie und hochgenaue Festkörperführungen für bessere Fokusstabilität
Einsatzgebiete
- Superresolution-Mikroskopie
- Lichtscheibenmikroskopie
- Konfokale Mikroskopie
- 3-D-Imaging
- Screening
- Interferometrie
- Messtechnik
- Autofokus-Systeme
- Biotechnologie
- Halbleitertests
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Sub-Nanometer-Auflösung mit kapazitiven Sensoren
Kapazitive Sensoren messen kontaktfrei mit Sub-Nanometer-Auflösung. Sie garantieren eine herausragende Linearität der Bewegung, eine hohe Langzeitstabilität und eine Bandbreite im kHz-Bereich.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Automatische Konfiguration und schneller Komponentenaustausch
Mechanik und Controller können beliebig kombiniert und schnell ausgetauscht werden. Alle Servo- und Linearisierungsparameter sind im ID-Chip des D-Sub-Steckers der Mechanik gespeichert. Die Auto-Calibration-Funktion der Digitalcontroller verwendet diese Daten automatisch bei jedem Einschalten des Controllers.
Höchste Genauigkeit durch direkte Positionsmessung
Bewegungen werden direkt an der Bewegungsplattform ohne Beeinflussung durch Antriebs- oder Führungselemente gemessen. Dies ermöglicht eine optimale Wiederholgenauigkeit, eine hervorragende Stabilität und eine steife, schnell ansprechende Regelung.
Spezifikationen
Spezifikationen
Bewegen | P-726.1CD | Toleranz |
---|---|---|
Aktive Achsen | Z | |
Stellweg in Z | 100 µm | |
Stellweg in Z, ungeregelt | 100 µm | +20 / -0 % |
Linearitätsabweichung in Z | 0,02 % | typ. |
Positionieren | P-726.1CD | Toleranz |
Punkt-Wiederholgenauigkeit in Z, 10-%-Schritt, 1 Sigma | 3 nm | |
Auflösung in Z, ungeregelt | 0,3 nm | typ. |
Integrierter Sensor | Kapazitiv, direkte Positionsmessung | |
Systemauflösung in Z | 0,4 nm | |
Antriebseigenschaften | P-726.1CD | Toleranz |
Antriebstyp | PICMA® | |
Elektrische Kapazität in Z | 6 µF | ±20 % |
Mechanische Eigenschaften | P-726.1CD | Toleranz |
Steifigkeit in Z | 3,4 N/µm | ±20 % |
Resonanzfrequenz in Z, unbelastet | 1120 Hz | ±20 % |
Resonanzfrequenz in Z, belastet mit 210 g | 560 Hz | ±20 % |
Resonanzfrequenz in Z, belastet mit 310 g | 480 Hz | ±20 % |
Zulässige Druckkraft in Z | 100 N | max. |
Zulässige Zugkraft in Z | 50 N | max. |
Führung | Festkörpergelenksführung mit Hebelübersetzung | |
Gesamtmasse | 575 g | |
Material | Aluminium, Stahl | |

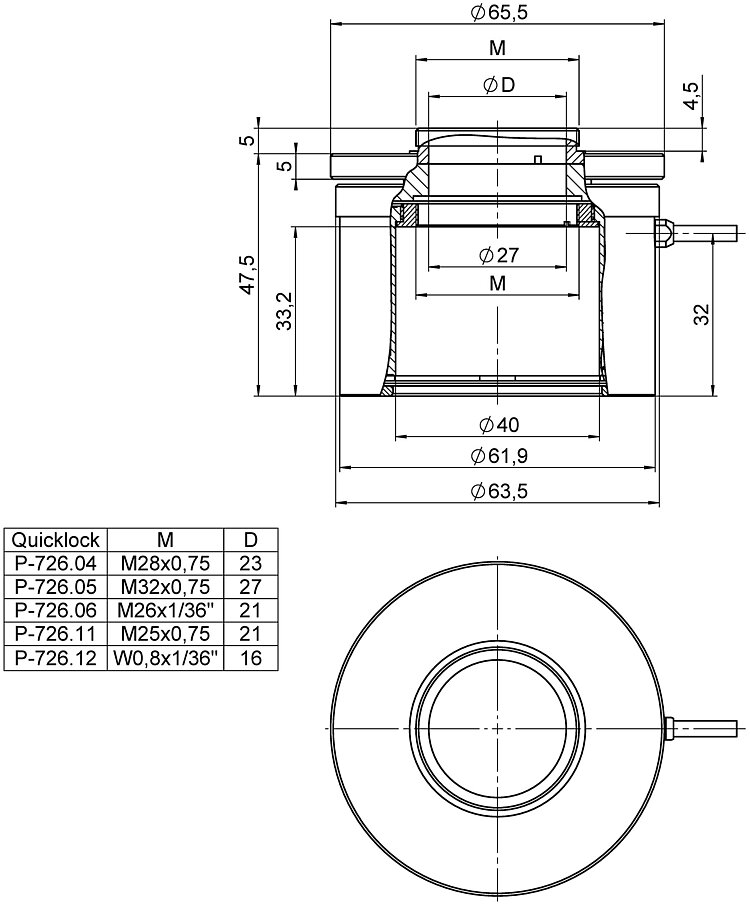

Mechanisches Interface | Innengewinde M32 (mit QuickLock-Gewindeadapter anpassbar an alle gängigen Gewinde) | |
Anschlüsse und Umgebung | P-726.1CD | Toleranz |
Betriebstemperaturbereich | -20 bis 80 °C | |
Anschluss | D-Sub 7W2 (m) | |
Kabellänge | 1,5 m | +50 / -0 mm |
Empfohlene Controller / Treiber | E-505, E-621, E-625, E-709.1C1L, E-754 |
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
