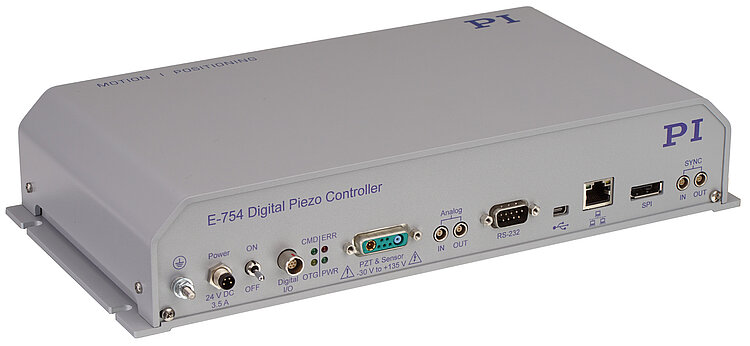

E-754 Digitaler Piezocontroller
Hochgeschwindigkeits-Controller für eine Achse
- Digitalcontroller der nächsten Generation: höhere Flexibilität, Genauigkeit und Geschwindigkeit
- ID-Chip-Erkennung für automatischen Abgleich des Controllers auf die Piezomechanik
- Analoge Ein- und Ausgänge
- Digitale Ein- und Ausgänge für Triggeraufgaben
- Umfangreiches Softwarepaket
- Für Nanopositioniersysteme mit kapazitiven Sensoren
Digitale Linearisierung für höchste Genauigkeit
Linearisierungsalgorithmen auf Basis von Polynomen höherer Ordnung verringern die Linearitätsabweichung auf unter 0,01 % mit kapazitiven Sensoren. Das ist typischerweise um den Faktor 10 besser als mit konventionellen Controllern.

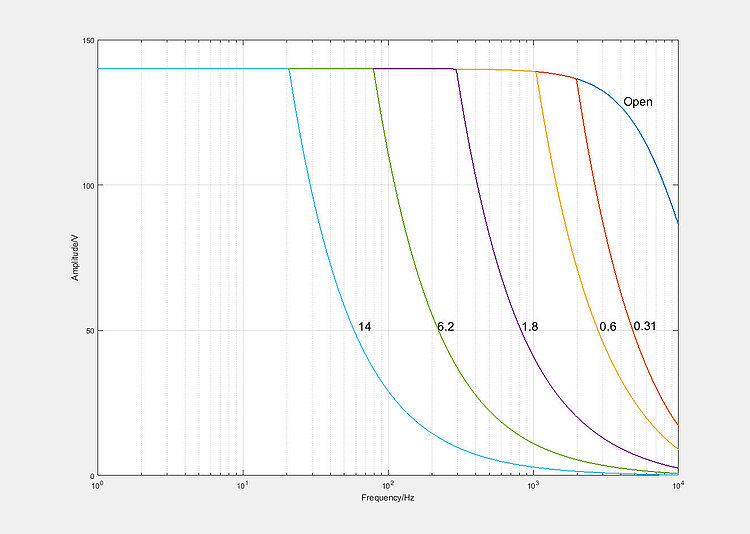

Hohe Geschwindigkeit und Bandbreite für dynamische Anwendungen
Dank eines hochauflösenden D/A-Wandlers und eines leistungsfähigen Spannungsverstärkers eignet sich der Controller hervorragend für den hochdynamischen Betrieb. Der schnelle Prozessor sorgt dabei mit einer Sensor-Abtastrate von 50 kHz für Einschwingzeiten im Millisekundenbereich und darunter.
Flexibel anpassbar an unterschiedlichste Anwendungen
Bei Nanopositioniersystemen von PI, die mit einem ID-Chip ausgerüstet sind und mit einer digitalen Elektronik kalibriert wurden, enthält der ID-Chip die Kalibrations- und Regelparameter der Mechanik. Der Controller gleicht sich durch "intelligentes" Auslesen dieser Daten automatisch der angeschlossenen Mechanik an, so dass eine erneute Kalibration beim Wechsel von Systemkomponenten entfällt.
Der integrierte Funktionsgenerator kann periodische Bewegungsprofile abspeichern und ausgeben. Der Anwender wird bei der Definition der Kurven durch vorkonfigurierte Sinus- und Dreiecksprofile unterstützt, kann die Kurvenform aber auch völlig frei gestalten.
Umfangreiche Funktionalität, Softwareunterstützung
Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. PI-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.

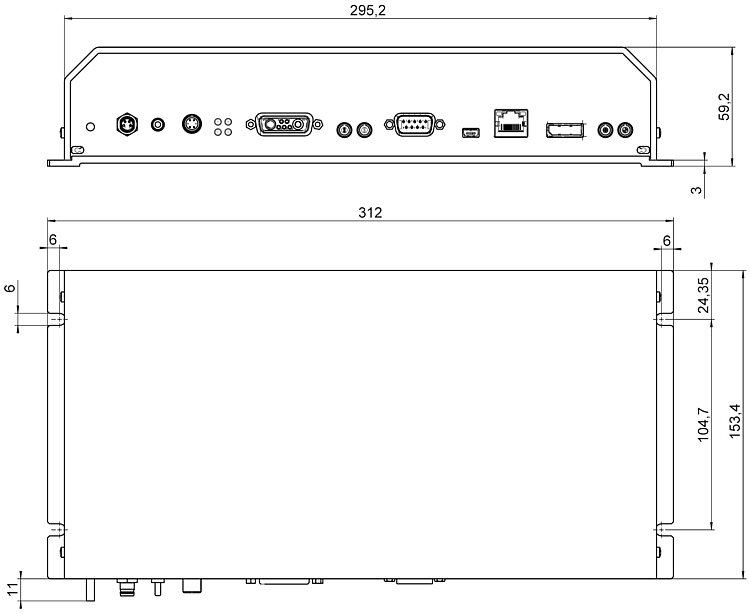

Spezifikationen
Spezifikationen
Schnittstellen und Bedienung | E-754.1CD |
---|---|
Kommunikations-Schnittstellen | Ethernet (TCP/IP), SPI, USB, RS-232 |
Piezo-/Sensoranschluss | D-Sub 7W2 (w) |
Analogeingang | LEMO, 1 Kanal, ±10 V, 20 Bit ADC |
Analogausgang | LEMO, 1 Kanal, ±10 V, 20 Bit DAC |
Digitaleingang | LEMO, 2 Leitungen, TTL |
Digitalausgang | LEMO, 2 Leitungen, TTL |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Softwaretreiber | LabVIEW-Treiber, dynamische Bibliotheken für Windows und Linux |
Display und Anzeigen | Status-LEDs |
Linearisierung | Polynome 4. Ordnung; DDL optional |
Separater Schutzleiteranschluss | Ja |
