PICMA® Piezolinearaktoren

Multilayer-Piezoaktoren mit vollkeramischer Isolierung

Die PICMA® Stack Piezoaktoren von PI Ceramic bieten lineare Auslenkungen bei geringen Ansteuerspannungen. Gekapselte Varianten sind für den Betrieb in Spritzwasser oder Öl verfügbar.

Die Miniaturaktoren PICMA® Chip mit nur 2 mm Höhe werden auch in runder Form mit Innenbohrung angeboten.

Diese extrem kompakten Piezoaktoren können aufgrund ihrer hohen Resonanzfrequenzen sehr dynamische Bewegungen erzeugen. Aus PICMA® Chip Piezoaktoren können flexibel Stapelaktoren aufgebaut werden.

PICMA® Aktoren

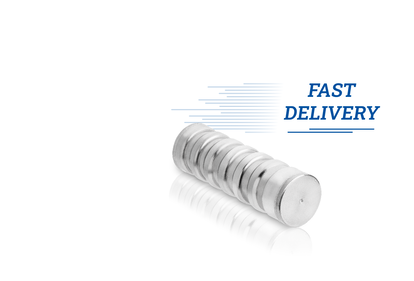

Encapsulated PICMA® Stack Piezo Actuators

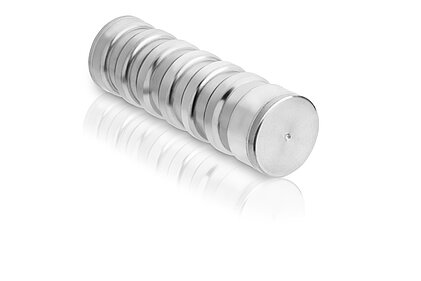

P-88x.x5 Gekapselte PICMA® Stack Piezoaktoren

Für raue Industrieumgebungen
PICMA® Chip Actuators

PL0xx PICMA® Chip Aktoren

Miniatur-Multilayer-Piezoaktoren
Runde PICMA® Chip Miniatur-Piezoaktoren, Endflächen geläppt.

PD0xx • PD1xx Runde PICMA® Chip Aktoren

Miniatur Multilayer-Piezoaktoren mit und ohne Innenbohrung

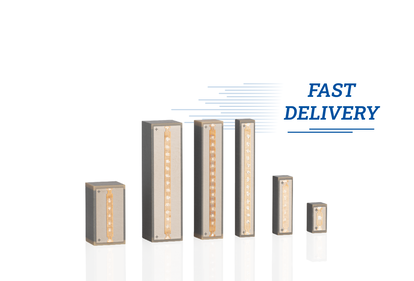

P-882 – P-888 PICMA® Stack Multilayer-Piezoaktoren

Keramisch isolierte Hochleistungsaktoren
  • Überlegene Lebensdauer
  • Hohe Steifigkeit
  • µs-Ansprechzeit
  • Sub-nm-Auflösung
  • UHV-kompatibel bis 10-9 hPa

P-810 • P-830 Piezoaktoren

Für mittlere Lasten und Druckkräfte

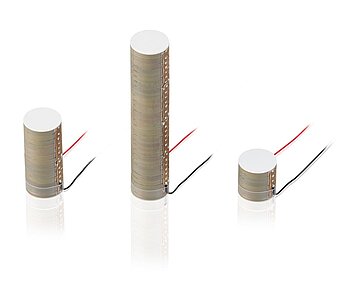

P-088 Runder PICMA® Stack Multilayer-Piezoaktor

Hohe Blockierkräfte
  • Mehrschichtig
  • Flexibel
  • Anpassbare Gesamthöhe
  • OEM-Versionen verfügbar
  • UHV-kompatibel bis 10-9hPa

P-080 PICMA® Stack Multilayer-Ringaktor

Mit Innenbohrung
  • Mehrschichtig
  • Innenloch:Vorspannung/ Blende
  • Überlegene Lebensdauer
  • Ansprechzeit im Mikrosekundenbereich
  • Subnanometer-Auflösung

PiezoMove®

P-604 Kompakter PiezoMove® Linearaktor

Preisgünstig, mit 300 µm Stellweg

P-603 Preisgünstiger PiezoMove® Linearaktor

Reibungsfreie Führung und Stellwege bis 0,5 mm

P-601 PiezoMove® Linearaktor mit Führungen

Mit optionalem Positionssensor

Vorgespannte Aktoren

P-845 Vorgespannte Piezoaktoren

Für sehr hohe Lasten und Kräfte, mit Positionssensor

P-844 Vorgespannte Piezoaktoren

Für sehr hohe Lasten und Kräfte

P-840 Vorgespannte Piezoaktoren

Kompakte Aktoren für hohe Lasten und Kräfte

P-820 Vorgespannte Piezoaktoren

Für mittlere Lasten und Kräfte

Controller

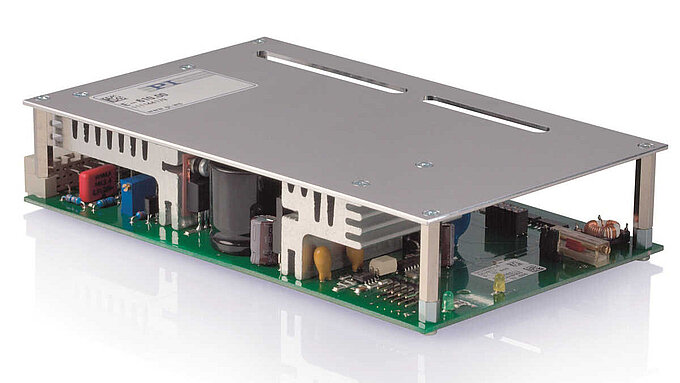

PI E-610.00

Verstärker und Controller für PICMA® Stack/Chip Multilayer-Aktoren

Piezoverstärker für PICMA® Multilayer-Piezoaktoren bieten eine Ausgangsspannung bis 130 V

Modifikationen

PICMA® Multilayer-Piezoaktoren werden in unterschiedlichsten Formen hergestellt. Je nach Anwendungsfall können sie zusätzlich mit angepassten keramischen oder metallischen Endstücken, zusätzlicher Umhüllung, Temperatursensoren usw. konfektioniert werden. Auf Wunsch modifizieren wir gerne.

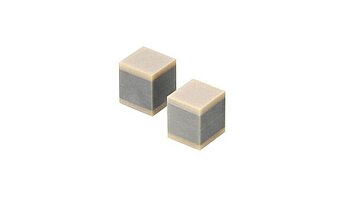

Überschliffene, isolierte Endflächen für PICMA® Chip

PICMA® Chip Miniatur-Multilayeraktoren können mit isolierten Endflächen versehen werden. Ein zusätzliches Überschleifen sorgt für hohe Parallelität mit minimalen Toleranzen. PICMA® Stack Aktoren werden immer mit überschliffenen Endflächen ausgeliefert.

Innenbohrungen mit vollständiger keramischer Isolierung

PICMA® Multilayer-Piezoaktoren mit Innenbohrung sind auch auf der Innenfläche vollständig keramisch isoliert, was die Lebensdauer gegenüber vergleichbaren polymerisolierten Aktoren deutlich erhöht. PICMA® Piezostapelaktoren mit zusätzlicher Innenbohrung sind ideal beispielsweise für Fiber-Stretching-Anwendungen geeignet.

Mehr

PICMA® Varianten für hohe Betriebstemperaturen

Für besonders hochdynamische Anwendungen bzw. hohe Umgebungstemperaturen gibt es Varianten von PICMA® Multilayeraktoren, die bei Temperaturen bis zu 200 °C zuverlässig arbeiten können.

OEM-Versionen – die richtige Lösung für Ihre Anwendung

Die Entwicklung und Herstellung von piezokeramischen Komponenten sind komplexe Prozesse: Hier bedarf es jahrelanger Erfahrung und der richtigen Werkzeugmaschinen, um zeitnah und zuverlässig die Entwicklung von spezifischen Lösungen garantieren zu können.

Mehr

Positionssensoren

Piezoaktoren können mit Positionssensoren zur Messung der Auslenkung versehen werden und eignen sich dann zur wiederholbaren Positionierung mit Nanometergenauigkeit. PI Ceramic verwendet Dehnmessstreifen-Sensoren (DMS), bestehend aus einer dünnen Metallfolie, die auf der Piezokeramik angebracht werden.

Aufbau- und Verbindungstechnik

PI Ceramic sorgt für die Integration von Piezokeramiken in das Kundenprodukt. Dazu gehören sowohl die elektrische Kontaktierung der Elemente nach Kundenvorgaben als auch die Montage in beigestellte Bauelemente, das Verkleben oder der Verguss. PICMA® Multilayeraktoren können z. B. in kundeneigene Führungs- oder Hebelelemente eingebaut werden.

Mehr

Elektrische Anschlüsse

Standardkontakte für Piezoaktoren sind 100-mm-Anschlusslitzen oder Lötpunkte. Je nach Piezoelement werden unterschiedliche Litzen nach AWG-Standard verwendet. Bitte beachten Sie die Löthinweise für das jeweilige Produkt. Alternative Anschlussvarianten sind möglich.

Variable Endstücke

PI Ceramic hält sphärische Kopf- und Fußstücke in Standardabmessungen vor und montiert sie vor Auslieferung. Applikationsspezifische Endstücke sind auf Anfrage fertigbar.

Elektroden für besonders hohe Ströme

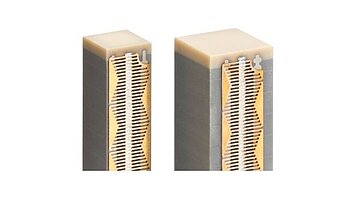

Für hochdynamische Anwendungen sind die Multilayeraktoren mit Elektroden für besonders hohe Ströme bis 20 A versehen. Zusammen mit einem geschalteten Hochleistungsverstärker wie dem >> E-618 sind hohe Betriebsfrequenzen im kHz-Bereich erreichbar. Die Anstiegszeiten bis zur Nominalauslenkung liegen bei einigen zehn Mikrosekunden.

Überschliffene, isolierte Endflächen für PICMA® Chip

PICMA® Chip Miniatur-Multilayeraktoren können mit isolierten Endflächen versehen werden. Ein zusätzliches Überschleifen sorgt für hohe Parallelität mit minimalen Toleranzen. PICMA® Stack Aktoren werden immer mit überschliffenen Endflächen ausgeliefert.

Innenbohrungen mit vollständiger keramischer Isolierung

PICMA® Multilayer-Piezoaktoren mit Innenbohrung sind auch auf der Innenfläche vollständig keramisch isoliert, was die Lebensdauer gegenüber vergleichbaren polymerisolierten Aktoren deutlich erhöht. PICMA® Piezostapelaktoren mit zusätzlicher Innenbohrung sind ideal beispielsweise für Fiber-Stretching-Anwendungen geeignet.

Mehr

PICMA® Varianten für hohe Betriebstemperaturen

Für besonders hochdynamische Anwendungen bzw. hohe Umgebungstemperaturen gibt es Varianten von PICMA® Multilayeraktoren, die bei Temperaturen bis zu 200 °C zuverlässig arbeiten können.

OEM-Versionen – die richtige Lösung für Ihre Anwendung

Die Entwicklung und Herstellung von piezokeramischen Komponenten sind komplexe Prozesse: Hier bedarf es jahrelanger Erfahrung und der richtigen Werkzeugmaschinen, um zeitnah und zuverlässig die Entwicklung von spezifischen Lösungen garantieren zu können.

Mehr

Positionssensoren

Piezoaktoren können mit Positionssensoren zur Messung der Auslenkung versehen werden und eignen sich dann zur wiederholbaren Positionierung mit Nanometergenauigkeit. PI Ceramic verwendet Dehnmessstreifen-Sensoren (DMS), bestehend aus einer dünnen Metallfolie, die auf der Piezokeramik angebracht werden.

Aufbau- und Verbindungstechnik

PI Ceramic sorgt für die Integration von Piezokeramiken in das Kundenprodukt. Dazu gehören sowohl die elektrische Kontaktierung der Elemente nach Kundenvorgaben als auch die Montage in beigestellte Bauelemente, das Verkleben oder der Verguss. PICMA® Multilayeraktoren können z. B. in kundeneigene Führungs- oder Hebelelemente eingebaut werden.

Mehr

Elektrische Anschlüsse

Standardkontakte für Piezoaktoren sind 100-mm-Anschlusslitzen oder Lötpunkte. Je nach Piezoelement werden unterschiedliche Litzen nach AWG-Standard verwendet. Bitte beachten Sie die Löthinweise für das jeweilige Produkt. Alternative Anschlussvarianten sind möglich.

Variable Endstücke

PI Ceramic hält sphärische Kopf- und Fußstücke in Standardabmessungen vor und montiert sie vor Auslieferung. Applikationsspezifische Endstücke sind auf Anfrage fertigbar.

Elektroden für besonders hohe Ströme

Für hochdynamische Anwendungen sind die Multilayeraktoren mit Elektroden für besonders hohe Ströme bis 20 A versehen. Zusammen mit einem geschalteten Hochleistungsverstärker wie dem >> E-618 sind hohe Betriebsfrequenzen im kHz-Bereich erreichbar. Die Anstiegszeiten bis zur Nominalauslenkung liegen bei einigen zehn Mikrosekunden.

Überschliffene, isolierte Endflächen für PICMA® Chip

PICMA® Chip Miniatur-Multilayeraktoren können mit isolierten Endflächen versehen werden. Ein zusätzliches Überschleifen sorgt für hohe Parallelität mit minimalen Toleranzen. PICMA® Stack Aktoren werden immer mit überschliffenen Endflächen ausgeliefert.
