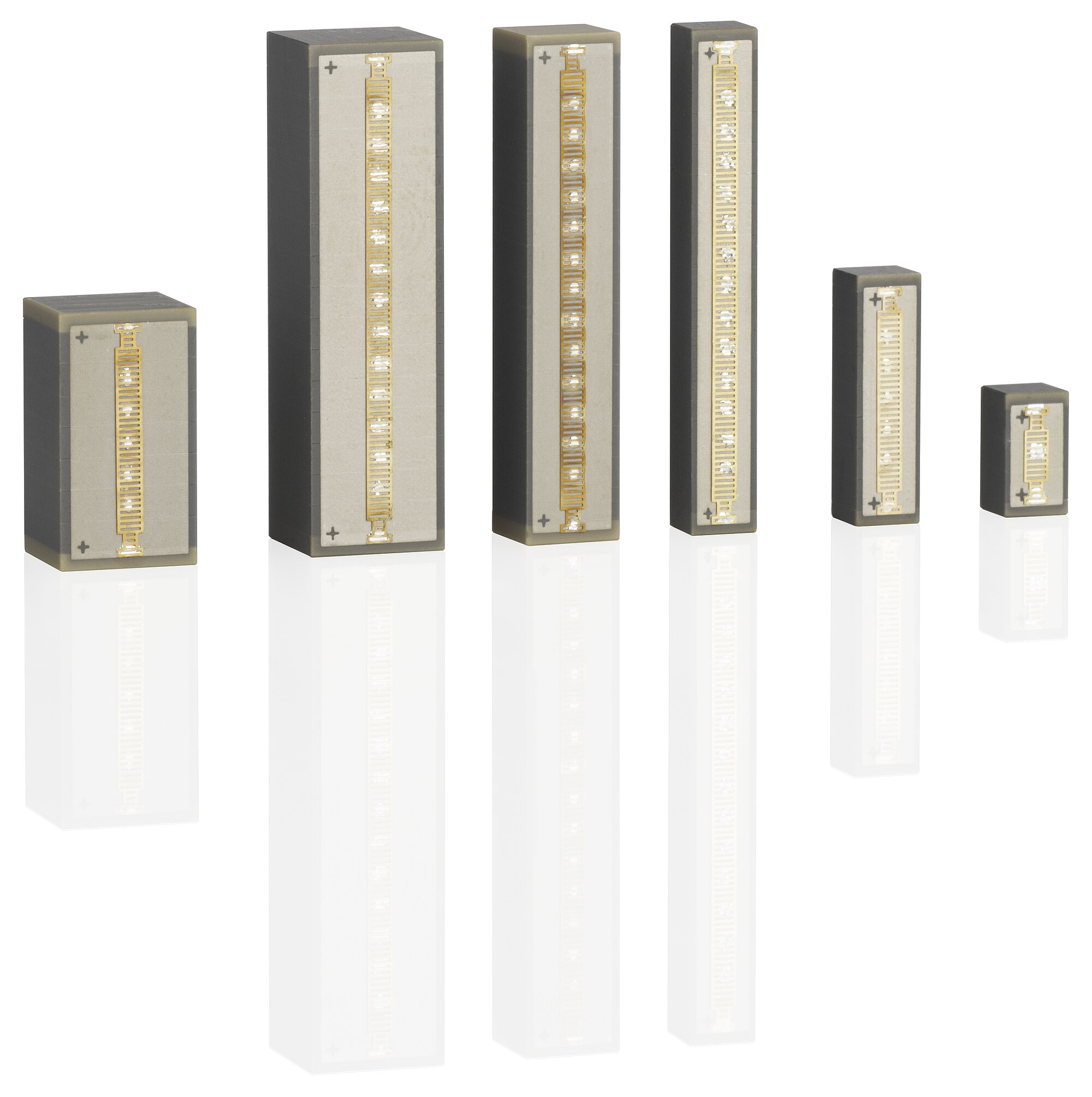

PICMA® PLUS Stack Multilayer-Piezoaktoren

NEU

Keramisch isolierte Hochleistungsaktoren

Höhere Stellwege
Überlegene Lebensdauer
Hohe Steifigkeit
µs-Ansprechzeit
Subnanometer-Auflösung
UHV-kompatibel bis 10^-9 hPa

Angebot / Bestellung

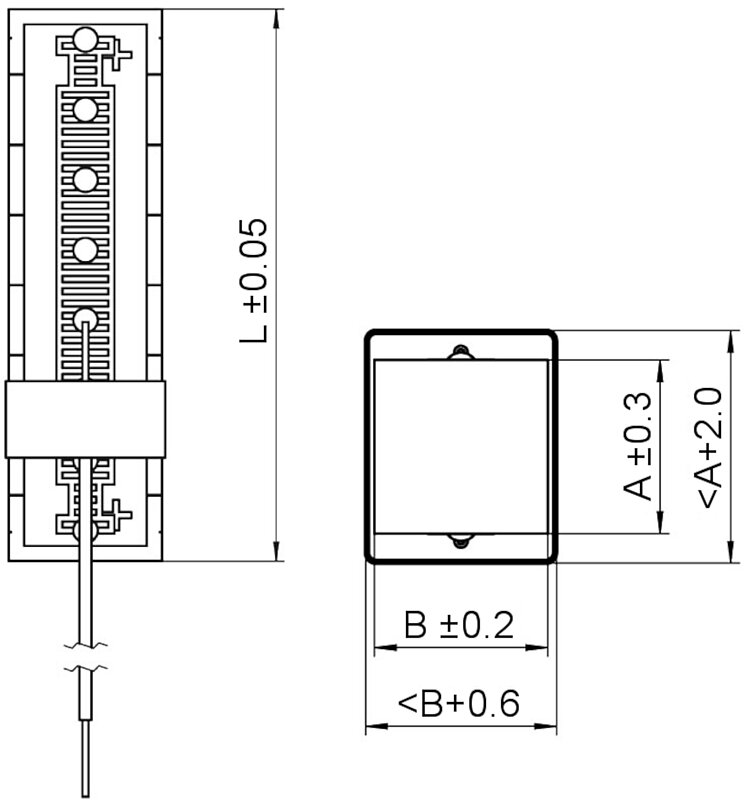

PICMA® PLUS Stack Aktoren, Abmessungen in mm. L, A, B siehe Datentabelle.

PICMA® Multilayeraktoren mit vollkeramisch isolierter Innenbohrung.

Für eine mechanische Ankopplung der Aktoren können spezifische Endstücke (Kopf- und Fußstücke) montiert werden. Möglich sind flache oder sphärische Endstücke u. a. aus Metall, Keramik, Glas oder Saphir. Applikationsspezifische Endstücke sind auf Anfrage fertigbar.

Für hochdynamische Anwendungen sind die Multilayeraktoren mit Elektroden für besonders hohe Ströme bis 20 A versehen. Zusammen mit einem geschalteten Hochleistungsverstärker wie dem E-618 sind hohe Betriebsfrequenzen im kHz-Bereich erreichbar. Die Anstiegszeiten bis zur Nominalauslenkung liegen bei einigen zehn Mikrosekunden.

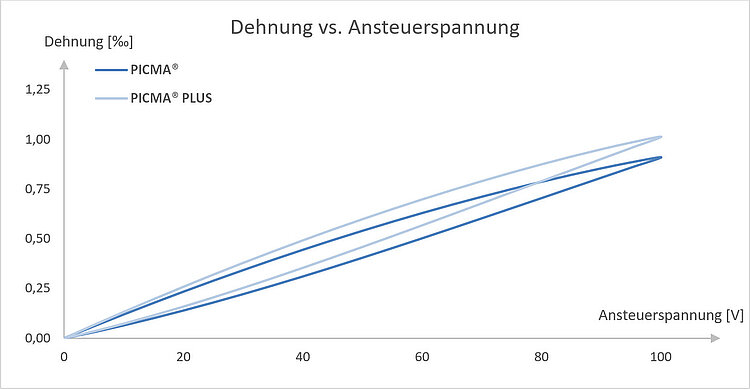

Allgemeines Auslenkungsverhalten bei Ansteuerung von 0 V bis 100 V

Betriebsspannung -20 bis 120 V. Keramische Isolierung, polymerfrei. Unempfindlich gegen Luftfeuchtigkeit. Hervorragende Temperaturstabilität. UHV-kompatibel bis 10^-9 hPa, kein Ausgasen, hohe Ausheiztemperatur. Ideal für den dynamischen Betrieb. Flexibel durch zahlreiche Ausführungsvarianten. Gekapselte Versionen für Betrieb in Spritzwasser oder Öl.

Für hohe Betriebstemperatur bis 200 °C
Sonderelektroden für Ströme bis zu 20 A
Variable Geometrie: Innenbohrung, rund, rechteckig
Keramische oder metallische Endstücke in vielen Varianten
Applizierte DMS-Sensoren für Positionsstabilität
Optional mit Anschlusslitzen erhältlich

Industrie und Forschung. Kryogene Umgebung bei reduzierter Auslenkung. Für schnelle Schalter, Präzisionspositionierung, aktive und adaptive Systeme, Präzisionsdosierung.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Datenblatt PICMA® PLUS Stack Multilayer Piezoaktoren

Version / Datum

2025-05-05

pdf - 678 KB

Version / Datum

2025-05-05

pdf - 690 KB

Download

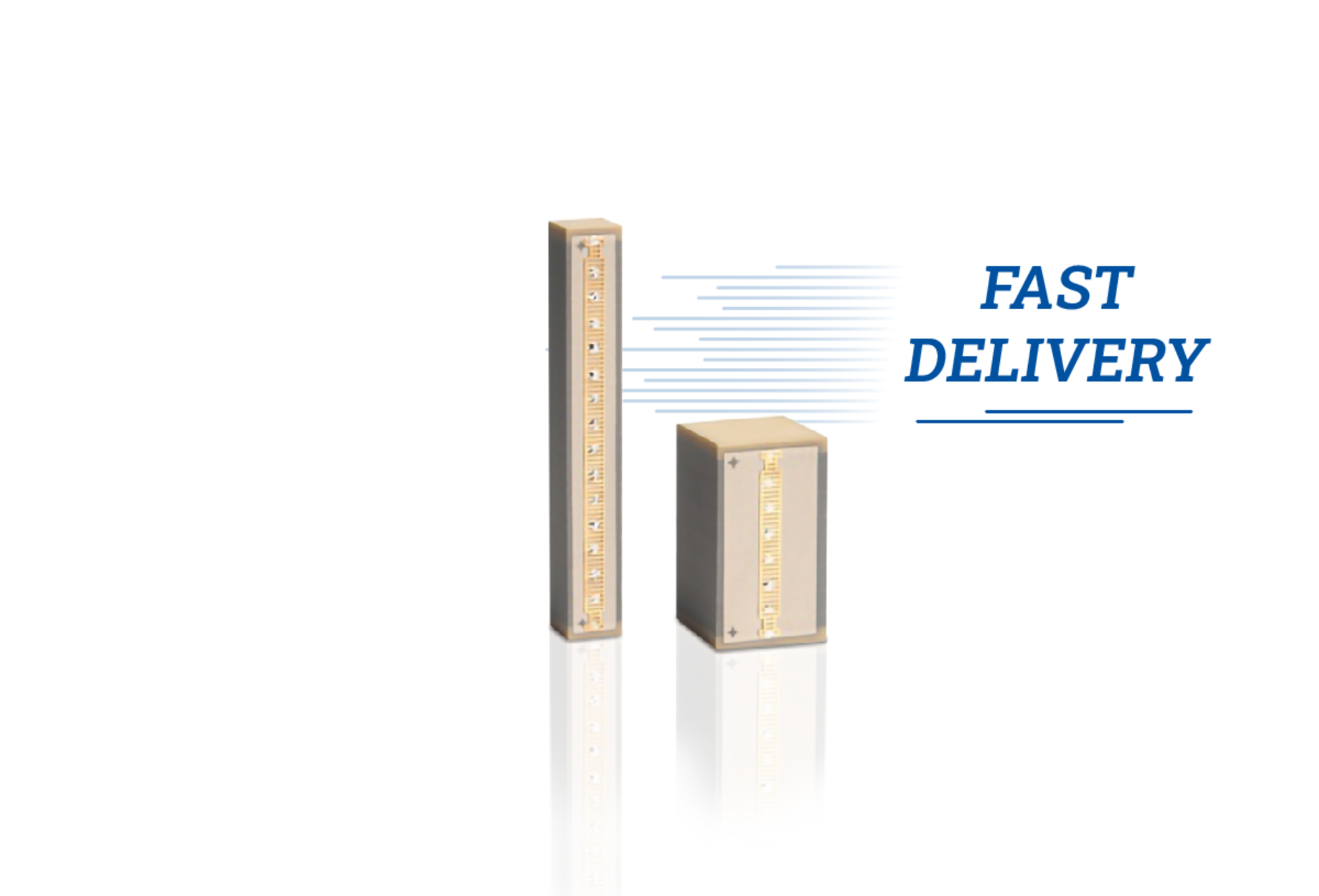

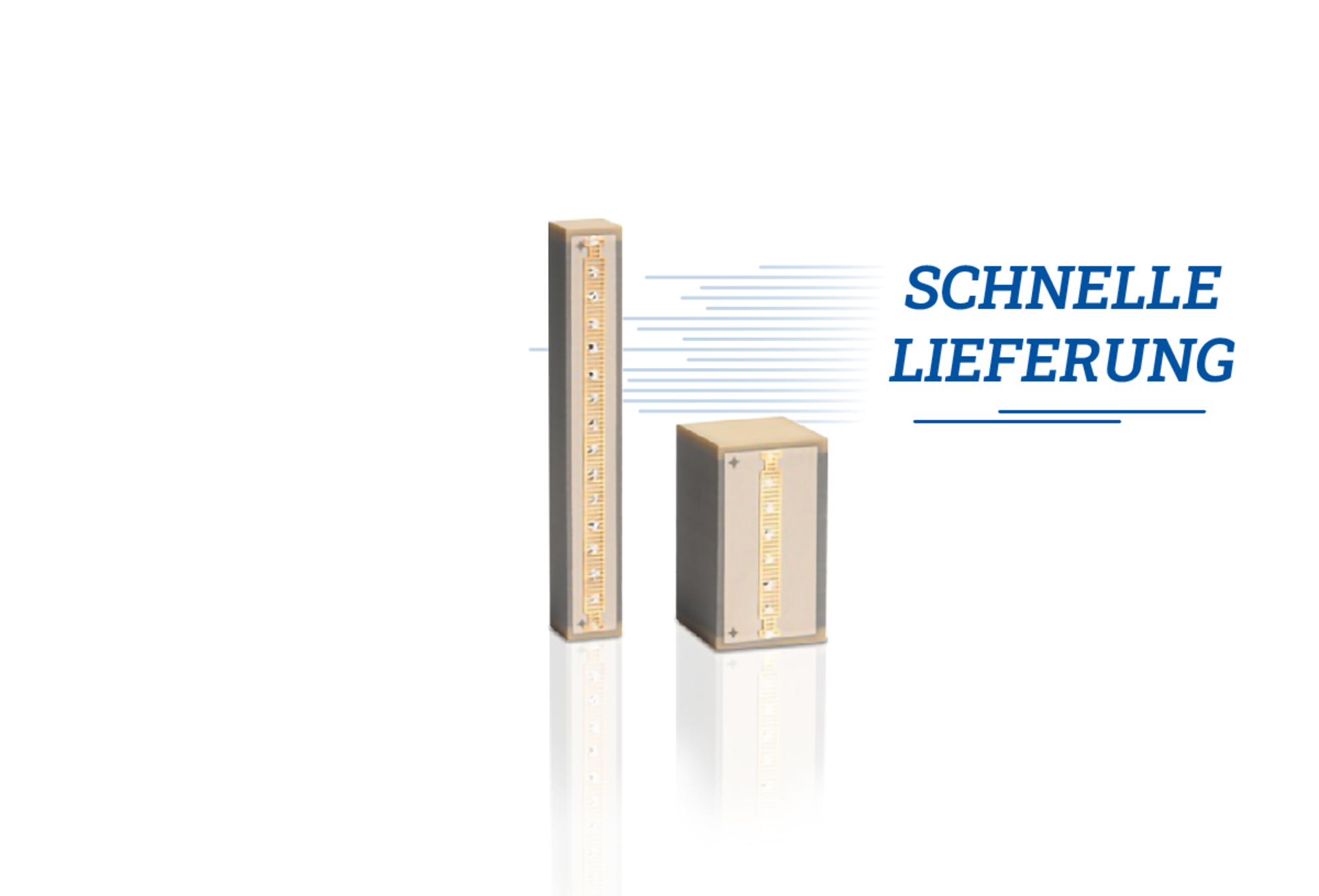

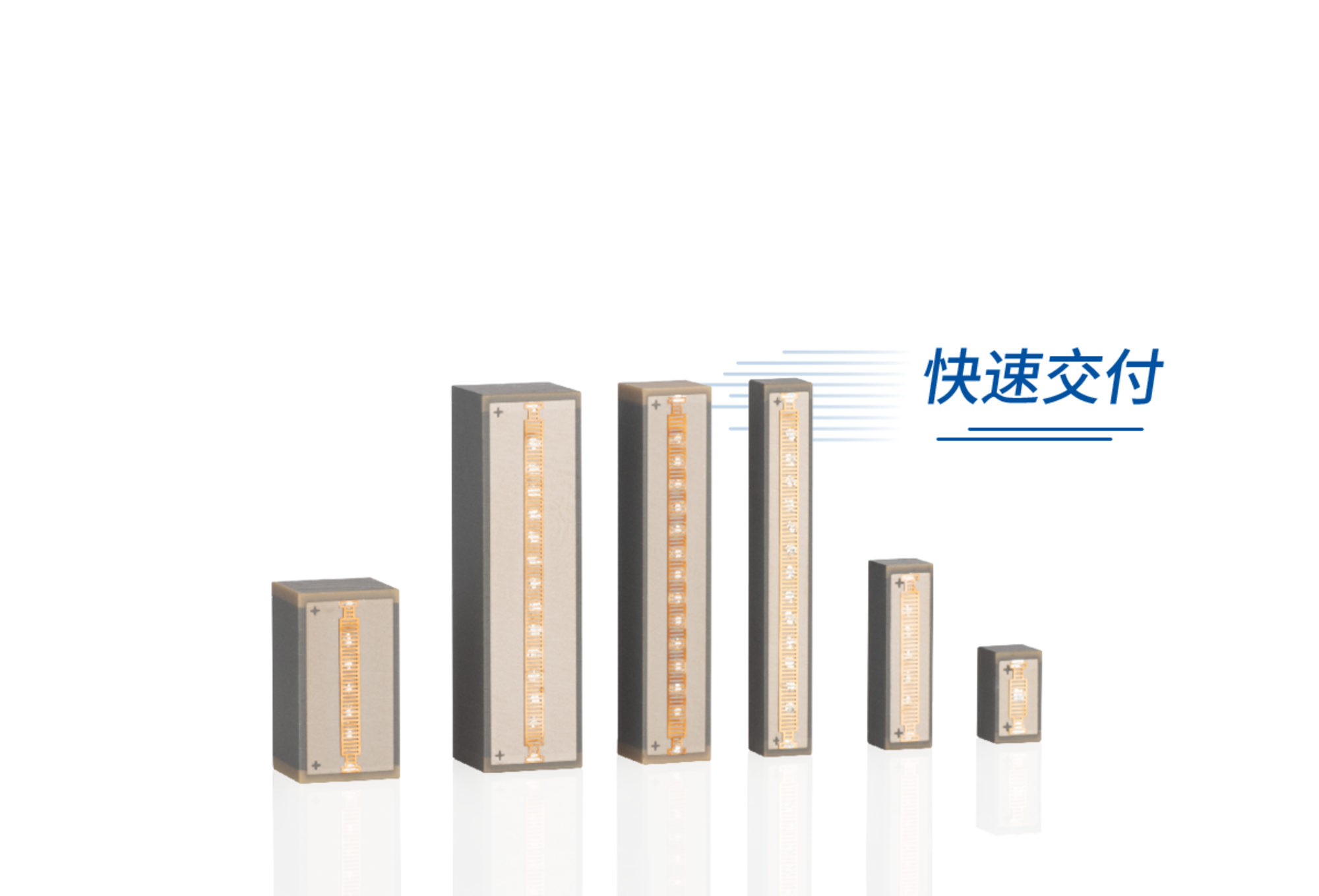

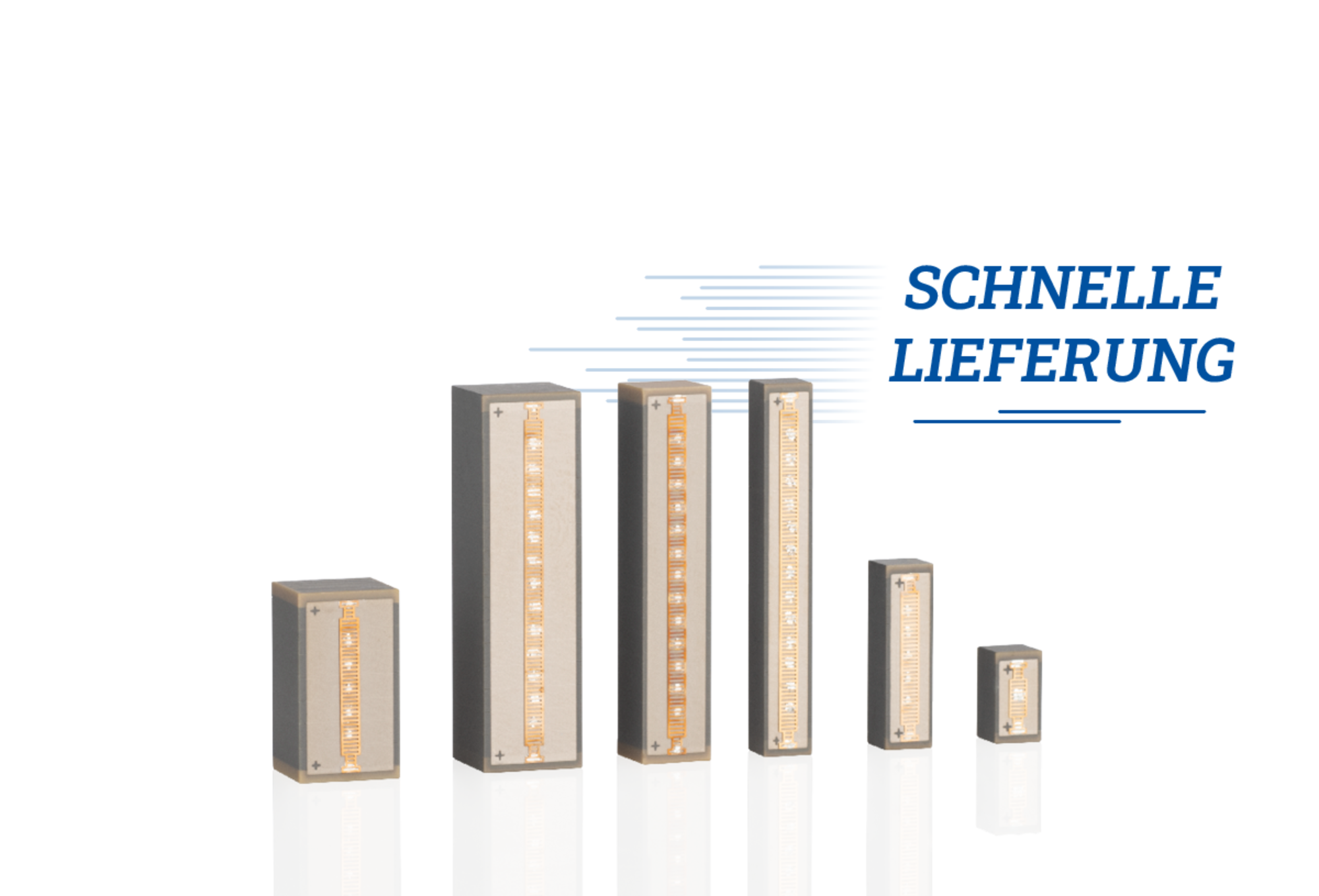

PICMA® Aktoren mit verkürzter Lieferzeit Ausgewählte Aktoren sind mit verkürzter Lieferzeit verfügbar. Entsprechende Varianten sind in der Tabelle durch Fettformatierung hervorgehoben.

	Abmessungen A × B × L	Nominalstellweg	Max. Stellweg	Blockierkraft	Steifigkeit	Elektrische Kapazität	Resonanzfrequenz
	mm³	µm	µm	N	N/µm	µF	kHz
000128015	3 × 2 × 9	8	9.5	220	23	0.17	135
000128024	3 × 2 × 18	17	20	240	12	0.35	70
000128026	3 × 3 × 9	8	9.5	320	34	0.24	135
000128103	3 × 3 × 18	17	20	340	17	0.54	70
000128105	5 × 5 × 9	8	9.5	880	93	0.68	135
000124106	5 × 5 × 18	17	20	930	46	1.6	70
000100014	5 × 5 × 36	36	43	1000	23	3.5	40
000127854	7 × 7 × 13.5	12.5	15	1860	124	2.5	90
000125974	7 × 7 × 36	36	43	2000	46	7.2	40
000128404	10 × 10 × 18	17	20	3720	186	6.8	70
000128106	10 × 10 × 36	36	43	4000	93	14.6	40

Nominalstellweg: Bei 0 V bis 100 V, Toleranz -10 % +∞.

Maximaler Stellweg: Bei 0 V bis 120 V, Toleranz -10 % +∞.

Blockierkraft: Bei 0 V bis 120 V. Vorspannung: 5 MPa.

Elektrische Kapazität: Gemessen bei 1 V_pp, 1 kHz, RT, Toleranz ±20 %.

Resonanzfrequenz: Gemessen bei 1 V_pp, unbelastet, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert, Toleranz ±20 %.

Piezokeramik: PIC252.

Standardanschlüsse: Lötbare Kontakte.

Betriebsspannungsbereich: -20 V bis 120 V.

Betriebstemperaturbereich: -40 °C bis 150 °C.

Empfohlene Vorspannung für den dynamischen Betrieb: 15 MPa.

Maximale Vorspannung für konstante Kraftausübung: 30 MPa.

Sonderausführungen und andere Spezifikationen auf Anfrage.

Unterschiede zu PICMA^® P-882 – P-888 (grundlegende Kennwerte)	PICMA^®	PICMA^® PLUS
Material	PIC252	PIC252
Isolierung	Keramik	Keramik
Stellweg (5×5×36 mm)	(32 µm)	+12 % (36 µm)
Elektrische Kapazität (5×5×36 mm)	(3,1 µF)	+15 % (3,6 µF)
DC-Lebensdauer (MTTF)	60 Jahre*	60 Jahre*
AC-Lebensdauer	1 × 10⁹**	1 × 10⁹***

* Testbedingungen: relative Luftfeuchtigkeit = 70 % RH | Temperatur = 22°C | Spannung = 100 V DC

** 1 × 10⁹ Zyklen getestet, Testbedingungen: 0 V - 100 V, Sinuswelle, Frequenz > 10 Hz ... < xxx Hz (begrenzt auf Eigenerwärmung des Aktors)

*** 1 × 10⁹ Zyklen geschätzt, 3 × 10⁸ Zyklen getestet, Testbedingungen: 0 V - 100 V, Sinuswelle, Frequenz > 10 Hz ... < xxx Hz (begrenzt auf Eigenerwärmung des Aktors)
