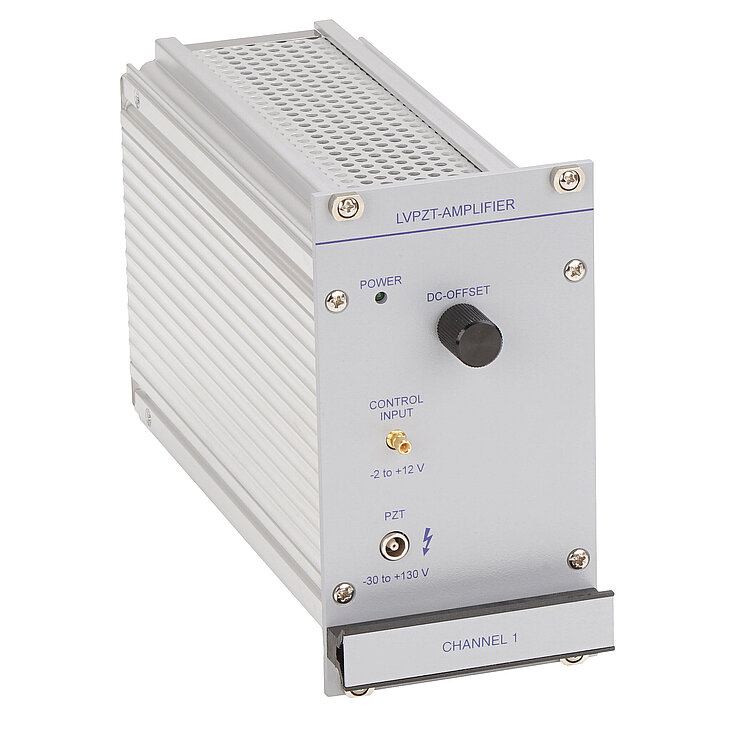

E-504 Piezoverstärkermodul

Hohe Leistung durch Energierückgewinnung, Piezocontroller-System E-500

Spitzenleistung 280 W
Hohe Dauerleistung von 100 W
Ausgangsspannungsbereich -30 bis 130 V
Einschubmodul für E-500 System
Positionsregelung (optional)
Schnittstellen- / Display-Module (optional)

Angebot / Bestellung

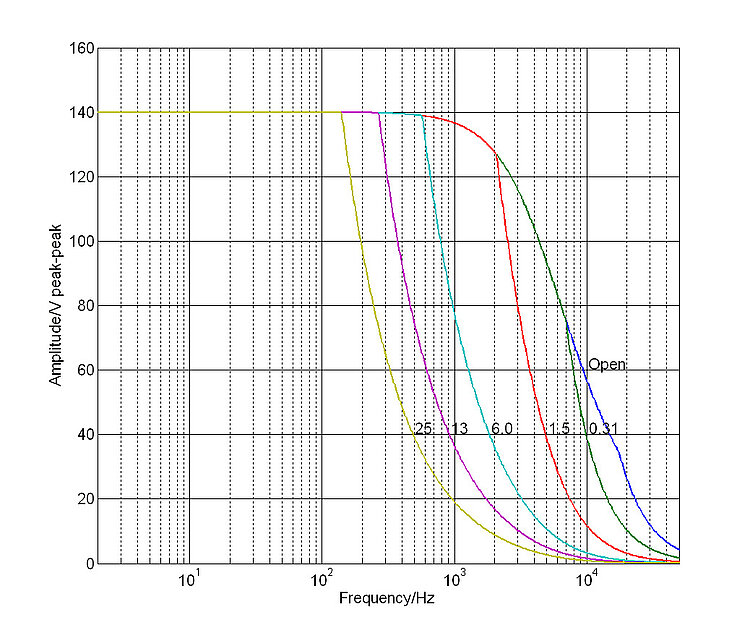

E-504: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

Spitzenströme bis 2000 mA. Spitzenleistung 280 W, Dauerausgangsleistung bis zu 100 W.

Geschalteter Klasse-D-Verstärker mit kapazitivem Speicher zur Energierückgewinnung. Geringere Beeinflussung der Anwendung dank reduzierter Wärmeabgabe.

Durch das Arbeitsprinzip ist der E-504 besonders gut für hochdynamische Scan- oder Schaltanwendungen geeignet. Für Anwendungen, die statische Positionsstabilität im Sub-Nanometer Bereich erfordern, wird der E-505 empfohlen.

Industrie, Automatisierung. Hochdynamische Scan- oder Schaltanwendungen.
