E-617 Hochleistungs-Piezoverstärker
Industrie- / OEM-Modul mit Energierückgewinnung für dynamische Daueranwendungen
- Spitzenleistung bis 280 W
- Hohe Ströme bis 2000 mA
- Geringer Stromverbrauch durch integrierte Energierückgewinnung

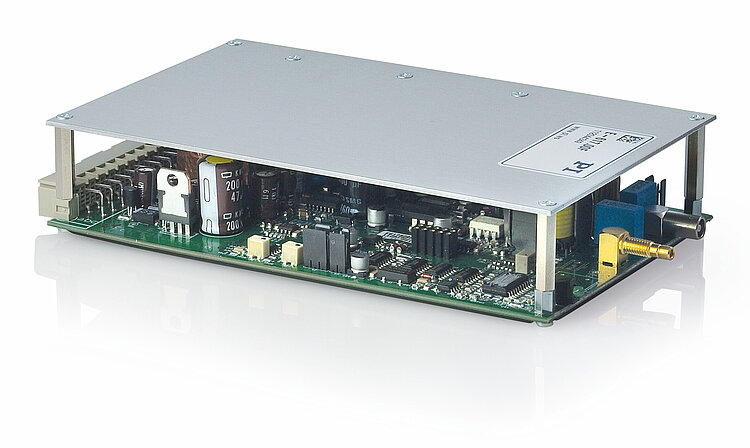

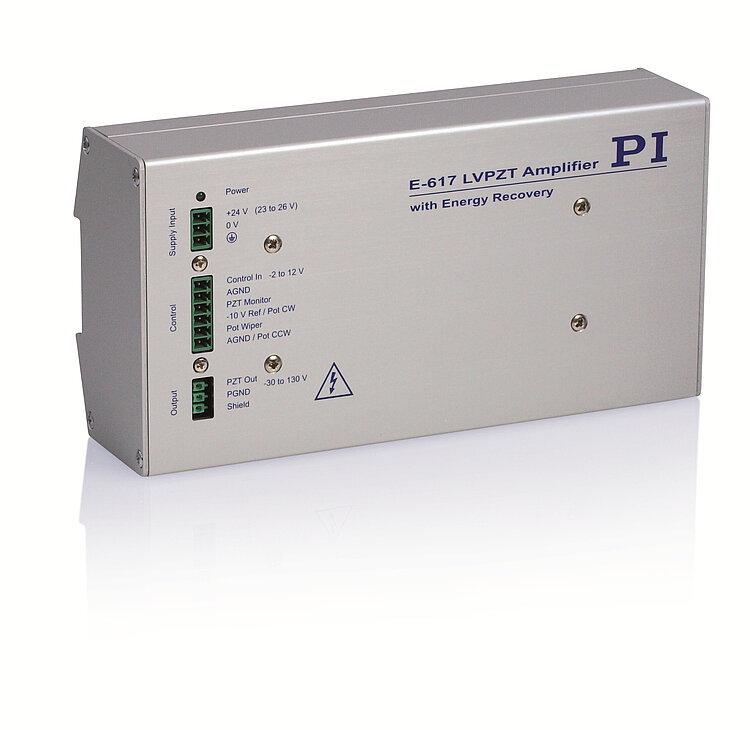

- OEM-Modul und Version zur Hutschienenmontage
Hochleistungsverstärker für Niedervolt-Piezoaktoren

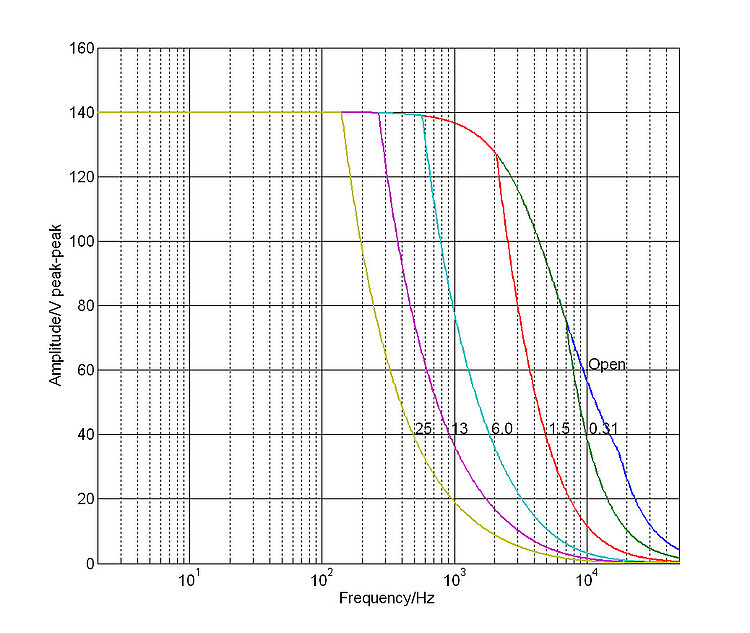

Spitzenleistung bis 280 W, Dauerausgangsleistung bis zu 100 W. Abgabe und Aufnahme eines Spitzenstroms bis 2000 mA. Dynamischer Betrieb von Piezoaktoren mit hoher Kapazität bei einer Bandbreite bis in den Kilohertzbereich.
Hohe Leistung auch bei großen Lasten
Eine analoge Eingangsspannung wird im Verstärker E-617 um den Faktor 10 verstärkt und dient dann der präzisen Steuerung von Piezoaktoren und Piezopositioniersystemen. Dieser Analogbetrieb ist ideal für Anwendungen, bei denen schnelle Ansprechzeiten bei maximaler Bandbreite erforderlich sind. Die Vorgabe oder die Rückmeldung der Position in absoluten Werten ist hier entweder nicht maßgeblich oder wird von externen Wegsensoren übernommen.
Energierückgewinnung
Das effiziente Schaltungsprinzip reduziert die Leistungsaufnahme und die Abwärme gerade bei dynamischen Anwendungen deutlich. So wird die Energie per Puls-Weiten-Modulation (PWM) verlustarm in den Piezo eingekoppelt. Die beim Entladen des Piezos anfallende Energie wird über Energierückgewinnung für das nächste Aufladen bereitgestellt. Zum Betrieb genügt eine unipolare Versorgungsspannung zwischen 23 und 26 V DC.
Einsatzgebiete
Industrie. Automatisierung. Hochdynamische Scan- oder Schaltanwendungen.
Spezifikationen
Spezifikationen
Verstärker | E-617.001 | E-617.00F |
---|---|---|
Eingangsspannungsbereich | -2 bis 12 V | -2 bis 12 V |
Ausgangsspannung | -30 bis 130 V | -30 bis 130 V |
Spitzenleistung (<5 ms) | 280 W | 280 W |
Dauerausgangsleistung (>5 ms) | Entspricht bis zu 100 W Blindleistung | Entspricht bis zu 100 W Blindleistung |
Spitzenstrom (<5 ms) | 2000 mA | 2000 mA |
Dauerausgangsstrom (>5 ms) | 1000 mA | 1000 mA |
Strombegrenzung | Kurzschlussfest | Kurzschlussfest |
Spannungsverstärkung | 10 ±0,1 | 10 ±0,1 |
Bandbreite Kleinsignal | 3,5 kHz | 3,5 kHz |
Welligkeit, Rauschen, 0 bis 100 kHz | <5 mVrms / 10kHz <20 mVpp / 10kHz <30 mVrms / 100kHz <100 mVpp / 100kHz | <5 mVrms / 10kHz <20 mVpp / 10kHz <30 mVrms / 100kHz <100 mVpp / 100kHz |
Kapazitive Grundlast (intern) | 1,0 µF | 1,0 µF |
Sinnvolle Piezolast | >1 µF | >1 µF |
Ausgangswiderstand | 0,5 Ω | 0,5 Ω |
Verstärkerauflösung | <1 mV | <1 mV |
Verstärkerprinzip | Class D, geschaltet (100 kHz) | Class D, geschaltet (100 kHz) |
Eingangsimpedanz | 100 kΩ | 100 kΩ |
Schnittstellen und Bedienung | E-617.001 | E-617.00F |
---|---|---|
Piezoanschluss (Spannungsbuchse) | Phoenix-Klemme MINI-COMBICON 3-pol. MC1,5 / 3-ST-3,81 | LEMO ERA.00.250.CTL (Vorderseite), DIN 41612, 32-pol. (Rückseite) |
Analogeingang / Steuereingangsbuchse | Phoenix-Klemme MINI-COMBICON 6-pol. IMC1,5 / 6-ST-3,81 | SMB |
DC-Offset-Einstellung | Externes Pot., addiert 0 bis 100 V zur Eingangsspannung (nicht im Lieferumfang) | Externes Pot., addiert 0 bis 100 V zur Eingangsspannung (nicht im Lieferumfang) |
Umgebung | E-617.001 | E-617.00F |
---|---|---|
Betriebsspannung | 23 bis 26 V DC, stabilisiert, über Phoenix-Klemme MINI-COMBICON 3-pol. IMC1,5 / 3-ST-3,81 | 23 bis 26 V DC, stabilisiert, über VG-Leiste 32-pol. DIN 41612 |
Max. Leistungsaufnahme | <30 W | <30 W |
Betriebstemperaturbereich | 5 bis 50 °C (Leistungsminderung über 40 °C) | 5 bis 50 °C (Leistungsminderung über 40 °C) |
Abmessungen | 205 mm × 105 mm × 60 mm | 7 TE / 3 HE |
Masse | 1 kg | 0,35 kg |
Downloads
Datenblatt
Dokumentation
Benutzerhandbuch PZ201
E-617 Hochleistungs-Piezoverstärker mit Energierückgewinnung
