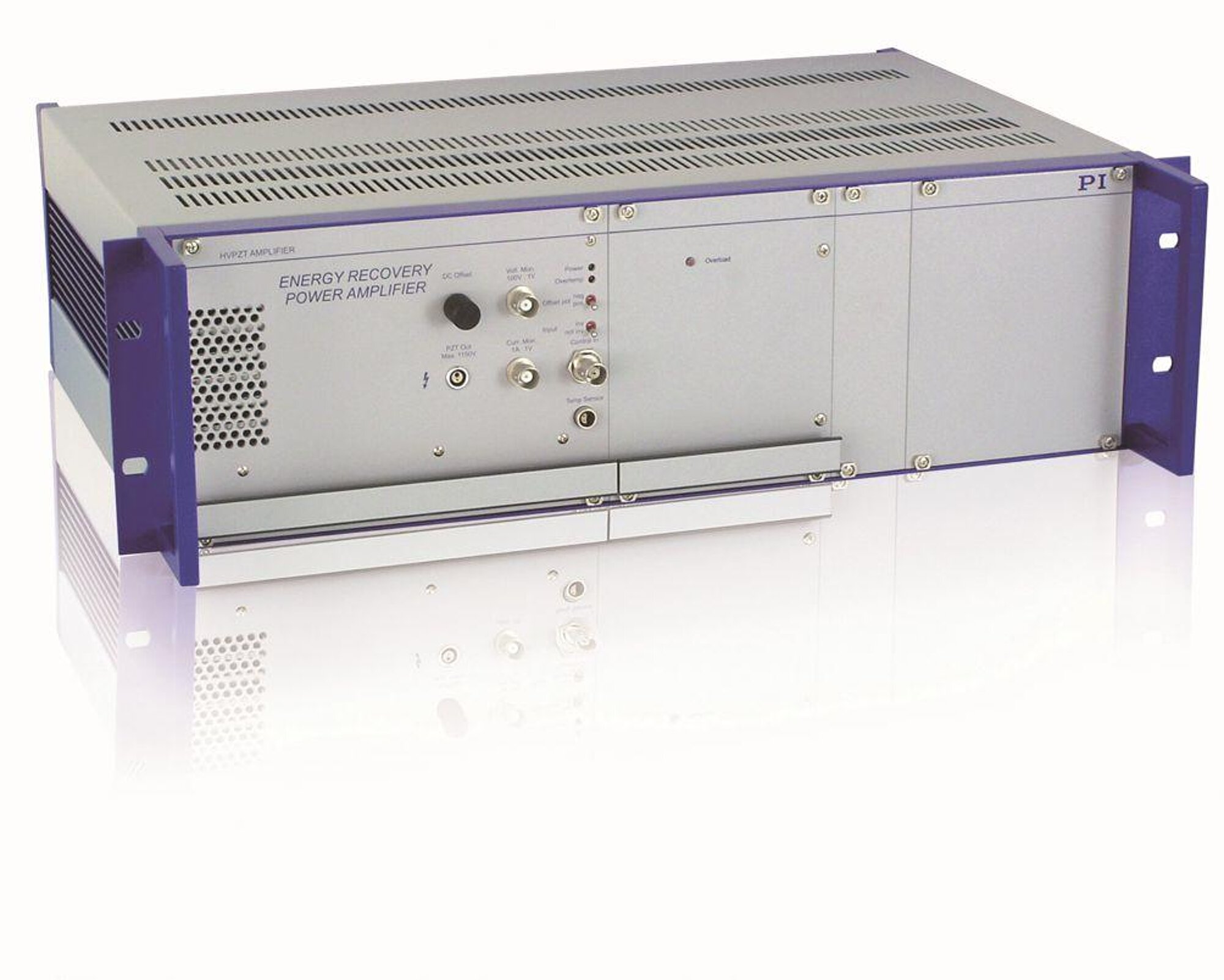

E-481 PICA Höchstleistungs-Piezoverstärker / Servocontroller

2000 W und hohe Effizienz durch Energierückgewinnung

  • Spitzenleistung 2000 W
  • Integrierte Energierückgewinnung
  • Ausgangsspannung 0 bis ±1100 V oder bipolar
  • Schutz vor thermischer Überlast von Piezoaktoren mit Temperatursensor
  • Positionsregelung (optional)
  • Schnittstellen- / Display-Module (optional)
E-481 PICA Höchstleistungs-Piezoverstärker / Servocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

PICA Hochleistungs-Piezoverstärker

19-Zoll-Tischgerät für den dynamischen Dauerbetrieb von PICA Piezoaktoren mit hohen elektrischen Kapazitäten. Analoge Ansteuerung. Ausgangsspannung bis 1100 V, bipolar einstellbar.

Energieeinsparung bis 80 % durch geschaltetes Verstärkerprinzip

Geschalteter Verstärker, bei dem die Pulsweite des Ansteuersignals moduliert (PWM) und dadurch die Ausgangsspannung geregelt wird. Eine Schaltung zur Energierückgewinnung speichert beim Entladen des Piezoaktors einen Teil der zurückfließenden Energie in einem kapazitiven Speicher und stellt sie für den nächsten Ladevorgang wieder zur Verfügung. Der Verstärker erwärmt sich nicht so stark und beeinflusst somit die Anwendung weniger.

Einsatzgebiete

Industrie und Forschung. Aktive Schwingungsdämpfung. Adaptive Mechanik. Präzisionsmechanik / -fertigung. Optik. Metrologie / Messtechnik. Interferometrie. Adaptronik. Schaltanwendungen. Laser-Tuning. Krafterzeugung / Materialtests. Nanotechnologie.
