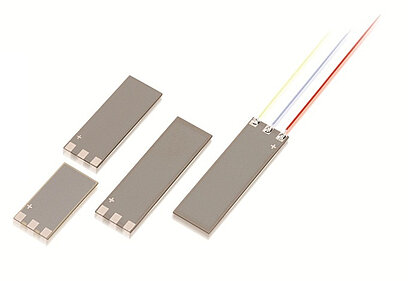

PICMA^® Bender Biegewandler

Multilayerelemente werden mit wesentlich niedrigeren Spannungen angesteuert als einschichtige Piezoelemente. Die Höhe der aktiven Schichten in PICMA® Multilayer-Biegeaktoren kann bis zu einer Mindesthöhe von nur 15 µm verringert werden, so dass mit Ansteuerspannungen von nur 10 V gearbeitet werden kann.

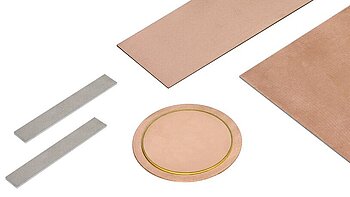

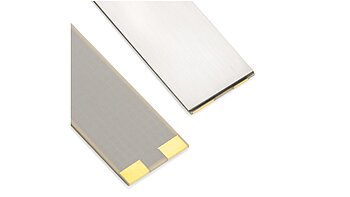

Bieger mit unidirektionaler Auslenkung bestehen aus einer einzigen aktiven Piezokeramikschicht, die mit einem Substrat aus Al₂O₃-Keramik oder aus Edelstahl verklebt wird. Verglichen mit dem bimorphen Aufbau erreichen diese Aktoren eine höhere Steifigkeit und eine größere Auslenkung, die allerdings nur in einer Richtung erfolgt.

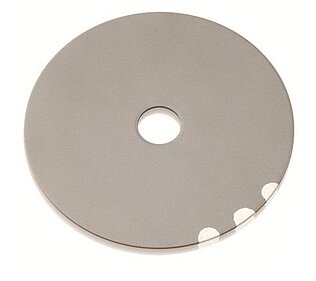

Multilayer-Kontraktorplatten sind in verschiedenen Geometrien, z. B. quadratisch oder als Scheibe fertigbar und auf Anfrage erhältlich. Diese Platten können z. B. auf Metall- oder Siliziumsubstraten appliziert werden, um Biege- oder Pumpelemente mit niedrigen Ansteuerspannungen zu realisieren.

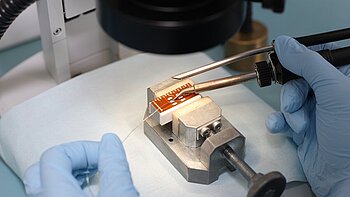

PI Ceramic sorgt für die Integration von Piezokeramiken in das Kundenprodukt. Dazu gehören sowohl die elektrische Kontaktierung der Elemente nach Kundenvorgaben als auch die Montage in beigestellte Bauelemente, das Verkleben oder der Verguss. PICMA® Bender Biegeaktoren können z. B. mit speziell angepassten Halterungen versehen werden, die den Einbau beim Kunden erleichtern.

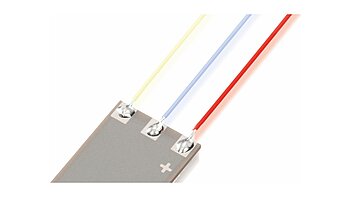

Standardkontakte für Piezoaktoren sind 100-mm-Anschlusslitzen oder Lötpunkte. Je nach Piezoelement werden unterschiedliche Litzen nach AWG-Standard verwendet. Bitte beachten Sie die Löthinweise für das jeweilige Produkt. Alternative Anschlussvarianten sind möglich.

Piezoaktoren können mit Positionssensoren zur Messung der Auslenkung versehen werden und eignen sich dann zur wiederholbaren Positionierung mit Nanometergenauigkeit. PI Ceramic verwendet Dehnmessstreifen-Sensoren (DMS), bestehend aus einer dünnen Metallfolie, die auf der Piezokeramik angebracht werden.

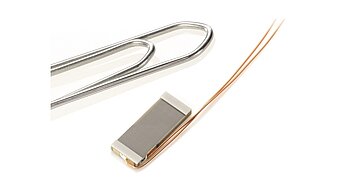

Die Multilayeraktoren PICMA® Bender sind in kleinsten Abmessungen von nur wenigen Millimetern fertigbar. Auch größere Abmessungen als bei den Standardaktoren sind möglich. Die Geometrie wird von den Anforderungen an Krafterzeugung und Dynamik bestimmt.

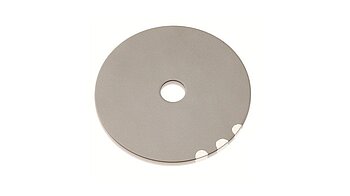

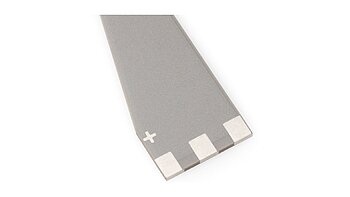

Multilayer-Biegeaktoren sind in nahezu beliebigen Konturen fertigbar. Das Herstellungsverfahren ermöglicht z. B. runde oder dreieckige Querschnitte und Innenbohrungen, die die Integration in die Anwendung vereinfachen. Wie die PICMA® Standardaktoren sind auch diese Aktoren vollständig keramisch isoliert.

Multilayerelemente werden mit wesentlich niedrigeren Spannungen angesteuert als einschichtige Piezoelemente. Die Höhe der aktiven Schichten in PICMA® Multilayer-Biegeaktoren kann bis zu einer Mindesthöhe von nur 15 µm verringert werden, so dass mit Ansteuerspannungen von nur 10 V gearbeitet werden kann.
