PL112.11
PICMA® Multilayer-Piezobiegeaktor, 200 µm Stellweg, 18 mm × 9,60 mm × 0,67 mm, Anschlusslitzen

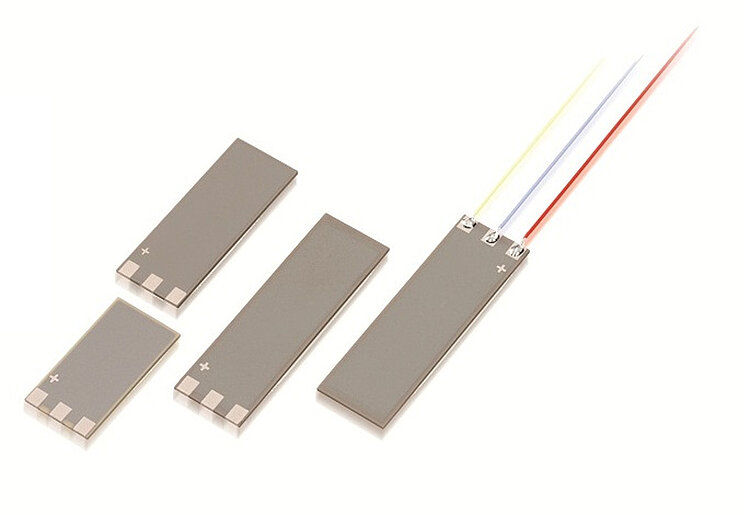

PL112 – PL140 PICMA® Bender
Vollkeramische Biegeaktoren mit großem Hub
- Auslenkung bis 2 mm
- Schnelle Ansprechzeit im ms-Bereich
- nm-Auflösung
- Niedrige Betriebsspannung
- Betriebstemperatur bis zu 150 °C
- UHV-kompatibel bis 10-9 hPa

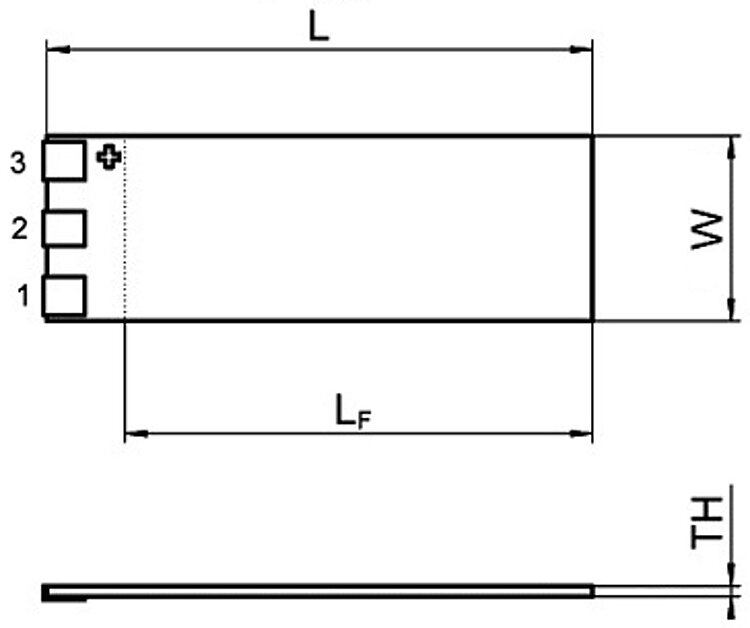

PL112.10 – PL140.10. L, L, W, TH siehe Datentabelle.

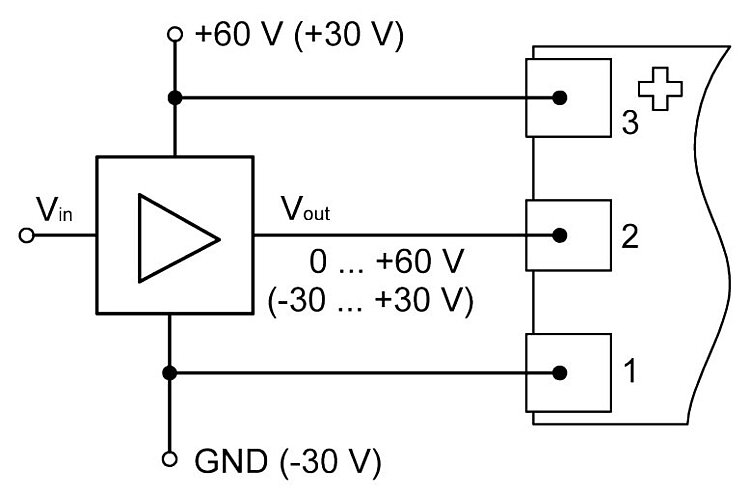

PICMA® Bender Biegeaktoren werden differenziell angesteuert.

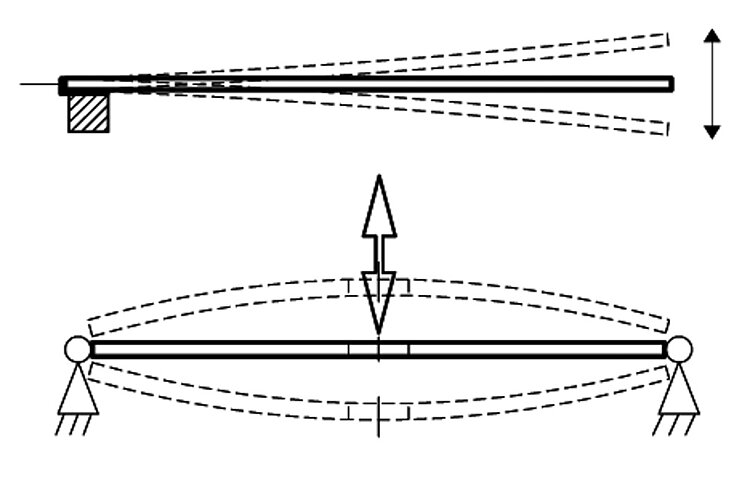

Auslenkung der PICMA® Biegeaktoren: Einseitig eingespannt (oben) und beidseitig eingespannt (unten).
Multilayer-Kontraktorplatten sind in verschiedenen Geometrien, z. B. quadratisch oder als Scheibe fertigbar und auf Anfrage erhältlich. Diese Platten können z. B. auf Metall- oder Siliziumsubstraten appliziert werden, um Biege- oder Pumpelemente mit niedrigen Ansteuerspannungen zu realisieren.
Multilayer-Kontraktorplatten sind in verschiedenen Geometrien, z. B. quadratisch oder als Scheibe fertigbar und auf Anfrage erhältlich. Diese Platten können z. B. auf Metall- oder Siliziumsubstraten appliziert werden, um Biege- oder Pumpelemente mit niedrigen Ansteuerspannungen zu realisieren.
PL112 – PL140 PICMA® Bender
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
PICMA® Multilayer-Biegeelemente mit hoher Zuverlässigkeit
Betriebsspannung 0 bis 60 V. Bidirektionale Auslenkung, bimorpher Aufbau. Keramische Isolierung, polymerfrei. UHV-kompatibel bis 10-9 hPa, kein Ausgasen, hohe Ausheiztemperatur. Zuverlässig auch unter extremen Bedingungen.
Einsatzgebiete
Industrie und Forschung, Vakuum. Für Medizintechnik, Lasertechnik, Sensorik, Automatisierung, pneumatische Ventile.
Spezifikationen
Spezifikationen
PL112.10 | PL122.10 | PL127.10 | PL128.10 | PL140.10 | Einheit | Toleranz | |
|---|---|---|---|---|---|---|---|
Betriebsspannungs- | 0 bis 60 (±30) | 0 bis 60 (±30) | 0 bis 60 (±30) | 0 bis 60 (±30) | 0 bis 60 (±30) | V | |
Auslenkung | ±100 | ±310 | ±450 | ±450 | ±1000 | µm | ±20 % |
Freie Länge LF | 12 | 22 | 27 | 28 | 40 | mm | |
Länge L | 18 | 25 | 31 | 36 | 45 | mm | ±0,5 mm |
Breite W | 9,60 ±0,2 | 9,60 ±0,2 | 9,60 ±0,2 | 6,15 ±0,1 | 11,00 ±0,2 | mm | |
Höhe TH | 0,67 | 0,67 | 0,67 | 0,67 | 0,55 | mm | ±0,1 mm |
Blockierkraft | ±2,1 | ±1,25 | ±1,1 | ±0,55 | ±0,5 | N | ±20 % |
Elektrische Kapazität | 2 × 1,1 | 2 × 2,5 | 2 × 3,4 | 2 × 1,2 | 2 × 4,1 | µF | ±20 % |
Resonanzfrequenz | 1800 | 600 | 420 | 360 | 160 | Hz | ±20 % |
Betriebstemperatur- | -20 bis 150 | -20 bis 85 | -20 bis 85 | -20 bis 150 | -20 bis 85 | °C | |
Piezokeramik | PIC252 | PIC251 | PIC251 | PIC252 | PIC251 | ||
Empfohlene Elektroniken | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 |
Elektrische Kapazität: Gemessen bei 1 Vpp, 1 kHz, RT, einseitig eingespannt mit freier Länge LF, unbelastet.
Resonanzfrequenz: Gemessen bei 1 Vpp, einseitig eingespannt mit freier Länge LF, unbelastet.
Standardanschlüsse: Lötbare Kontakte (PL1xx.10) oder PTFE-isolierte Anschlusslitzen, UHV-kompatibel, 100 mm, AWG 32, Ø 0,49 mm (PL1xx.11).
Empfohlene Montage: Epoxidharzklebung.
Alle Spezifikationen sind abhängig von den realen Einspannbedingungen und der aufgebrachten mechanischen Last.
Sonderausführungen und andere Spezifikationen auf Anfrage.
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
PICMA® Bender Aktoren mit PTFE-isolierten Anschlusslitzen
PL122.11
PICMA® Multilayer-Piezobiegeaktor, 620 µm Stellweg, 25 mm × 9,60 mm × 0,67 mm, Anschlusslitzen
PL127.11
PICMA® Multilayer-Piezobiegeaktor, 900 µm Stellweg, 31 mm × 9,60 mm × 0,67 mm, Anschlusslitzen
PL128.11
PICMA® Multilayer-Piezobiegeaktor, 900 µm Stellweg, 36 mm × 6,15 mm × 0,67 mm, Anschlusslitzen
PL140.11
PICMA® Multilayer-Piezobiegeaktor, 2000 µm Stellweg, 45 mm × 11,00 mm × 0,55 mm, Anschlusslitzen
PICMA® Bender Aktoren
PL112.10
PICMA® Multilayer-Piezobiegeaktor, 200 µm Stellweg, 18 mm × 9,60 mm × 0,67 mm
PL122.10
PICMA® Multilayer-Piezobiegeaktor, 620 µm Stellweg, 25 mm × 9,60 mm × 0,67 mm
PL127.10
PICMA® Multilayer-Piezobiegeaktor, 900 µm Stellweg, 31 mm × 9,60 mm × 0,67 mm
PL128.10
PICMA® Multilayer-Piezobiegeaktor, 900 µm Stellweg, 36 mm × 6,15 mm × 0,67 mm
PL140.10
PICMA® Multilayer-Piezobiegeaktor, 2000 µm Stellweg, 45 mm × 11,00 mm × 0,55 mm
