E-651 • E-614 Piezoverstärker / Servocontroller
Für geregelte Multilayer-Biegeaktoren
- Für geregelte Multilayer-Piezobiegeaktoren
- OEM-Karte und Tischausführungen
- Ein- und Zweikanalversionen
- Positionsregelung für DMS-Sensoren
- Überhitzungsschutz
Piezoverstärker / Servocontroller für P-871 Multilayer-Biegeaktoren

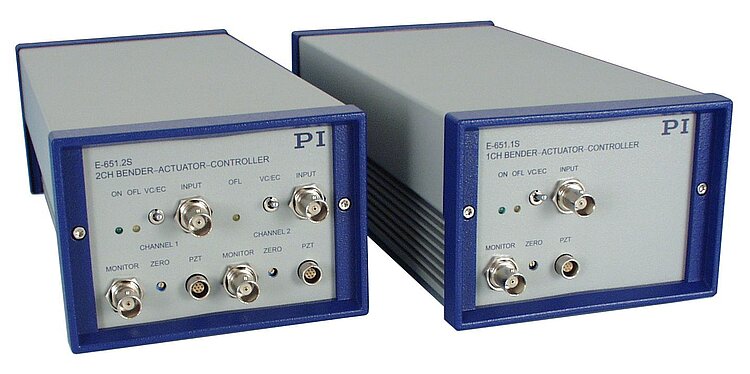

Der E-651 ist ein Tischgerät speziell für P-871 Multilayer-Biegeaktoren mit DMS-Sensoren. Ein- und Zweikanalversionen sind verfügbar. Die volle Funktionalität des Zweikanalmodells steht auch als kompakte OEM-Karte E-614.2BS zur Verfügung.
Geregelte und ungeregelte Piezopositionierung
Im geschlossenen Regelkreis gibt das Steuersignal direkt die Piezoposition vor. Der Regler ist so eingestellt, dass die maximale Auslenkung bei +/- 5 V Eingangsteuerspannung erreicht wird. Der E-651 kann auch als reiner Spannungsverstärker betrieben werden. Das analoge Eingangssignal im Bereich von -5 bis +5 V steuert dann die Ausgangsspannung mit einem Hub bis zu 60 V.
Spezifikationen
Spezifikationen
Verstärker | E-651.1S | E-651.2S / E-614.2BS |
---|---|---|
Eingangsspannungsbereich | -5 bis 5 V | -5 bis 5 V |
Ausgangsspannung, min. | 0 bis 60 V, zusätzlich 60 V Festspannung | 0 bis 60 V, zusätzlich 60 V Festspannung |
Max. Ausgangsleistung (<5 ms) | 1 W | 1 W / Kanal |
Dauerausgangsleistung | 0,5 W | 0,5 W / Kanal |
Spitzenstrom (<5 ms) | 36 mA | 36 mA / Kanal |
Dauerausgangsstrom | 18 mA | 18 mA / Kanal |
Strombegrenzung | Kurzschlussfest | Kurzschlussfest |
Spannungsverstärkung | 6 | 6 |
Eingangsimpedanz | 100 kΩ | 100 kΩ |
Schnittstellen und Bedienung | E-651.1S | E-651.2S | E-614.2BS |
---|---|---|---|
Piezo- / Sensoranschluss | LEMO EPG.0B.307.HLN | LEMO EPG.0B.307.HLN | Seperate Stiftleisten für Piezoausgang und Sensor |
Analogeingang / Steuereingangsbuchse | BNC | BNC | Stiftleiste |
Sensormonitorausgang | 0 bis 10 V für nominale Auslenkung | 0 bis 10 V für nominale Auslenkung | 0 bis 10 V für nominale Auslenkung |
Sensormonitorbuchse | BNC | BNC | Stiftleiste |
Umgebung | E-651.1S | E-651.2S | E-614.2BS |
---|---|---|---|
Betriebstemperaturbereich | 5 bis 50 °C | 5 bis 50 °C | 5 bis 50 °C |
Überhitzungsschutz | Abschaltung bei 75 °C | Abschaltung bei 75 °C | Abschaltung bei 75 °C |
Abmessungen | 125 mm × 90 mm × 265 mm | 125 mm × 90 mm × 265 mm | 100 mm × 40 mm × 200 mm |
Masse | 1,36 kg | 1,45 kg | 0,3 kg |
Betriebsspannung | 14 bis 16 V DC (Netzteil im Lieferumfang) | 14 bis 16 V DC (Netzteil im Lieferumfang) | 14 bis 16 V DC |
Downloads
Datenblatt
Dokumentation
Benutzerhandbuch PZ129
E-614, E-651 Piezocontroller / Verstärker für Biegeaktoren
Benutzerhandbuch PZ117
E-801 Sensor Submodul
Benutzerhandbuch PZ150
E-802.55, Servocontroller-Submodul, Revision ADC oder höher
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
