PICA Gestapelte piezoelektrische Aktoren

Standardkontakte für Piezoaktoren sind 100-mm-Anschlusslitzen oder Lötpunkte. Je nach Piezoelement werden unterschiedliche Litzen nach AWG-Standard verwendet. Bitte beachten Sie die Löthinweise für das jeweilige Produkt. Alternative Anschlussvarianten sind möglich.

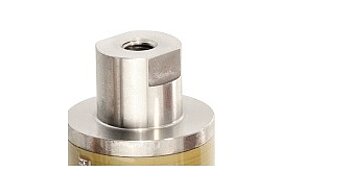

PI Ceramic hält passende Kopf- und Fußstücke in Standardabmessungen vor und montiert sie vor Auslieferung. Möglich sind flache oder sphärische Endstücke u. a. aus Metall, Keramik, Glas oder Saphir. Applikationsspezifische Endstücke sind auf Anfrage fertigbar.

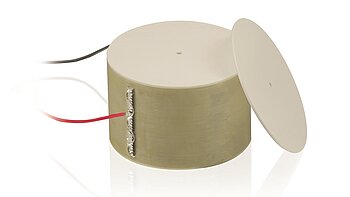

Aluminiumoxid-Endstücke besitzen einen an den Aktor angepassten Wärmausdehnungkoeffizienten. Dadurch wird die thermomechanische Belastung auf den Aktor deutlich reduziert.

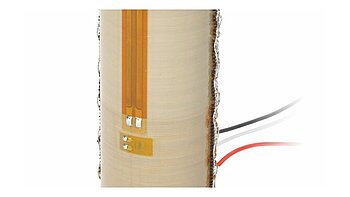

Piezoaktoren können mit Positionssensoren zur Messung der Auslenkung versehen werden und eignen sich dann zur wiederholbaren Positionierung mit Nanometergenauigkeit. PI Ceramic verwendet Dehnmessstreifen-Sensoren (DMS), bestehend aus einer dünnen Metallfolie, die auf der Piezokeramik angebracht werden.

Alle Piezoaktoren können für UHV-Umgebung bis 10^-10 mbar ausgestattet werden. Sie sind dann bis über 100 °C ausheizbar und mit entsprechenden Anschlusslitzen versehen. Für den Betrieb in Magnetfeldern werden das Keramikmaterial und die verwendeten Metalle für den elektrischen Kontakt passend ausgewählt.

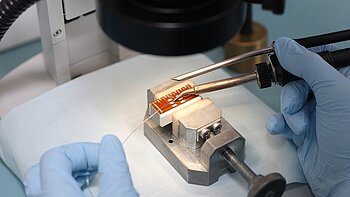

PI Ceramic sorgt für die Integration von Piezokeramiken in das Kundenprodukt. Dazu gehören sowohl die elektrische Kontaktierung der Elemente nach Kundenvorgaben als auch die Montage in beigestellte Mechanikteile, das Verkleben oder der Verguss.
