E-482 PICA Hochleistungs-Piezoverstärker / Servocontroller

Hohe Effizienz durch Energierückgewinnung

  • Spitzenstrom 6 A
  • Ausgangsspannung bis 1050 V
  • Integrierte Energierückgewinnung
  • Auswertung eines Temperatursensors schützt den Piezoaktor vor Überhitzung
  • Positionsregelung (optional)
  • Schnittstellen- / Display-Module (optional)
E-482 PICA Hochleistungs-Piezoverstärker / Servocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

PICA Hochleistungs-Piezoverstärker

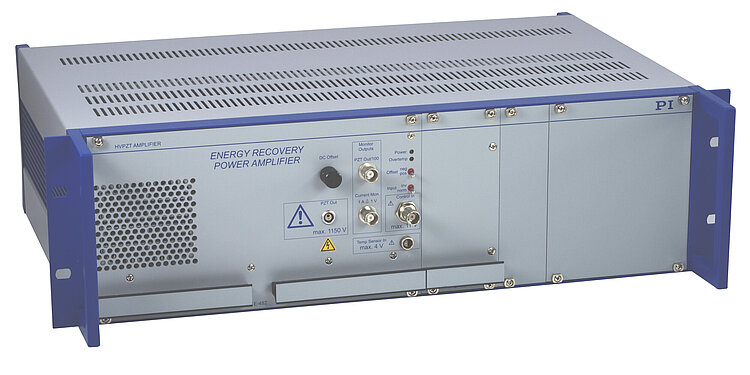

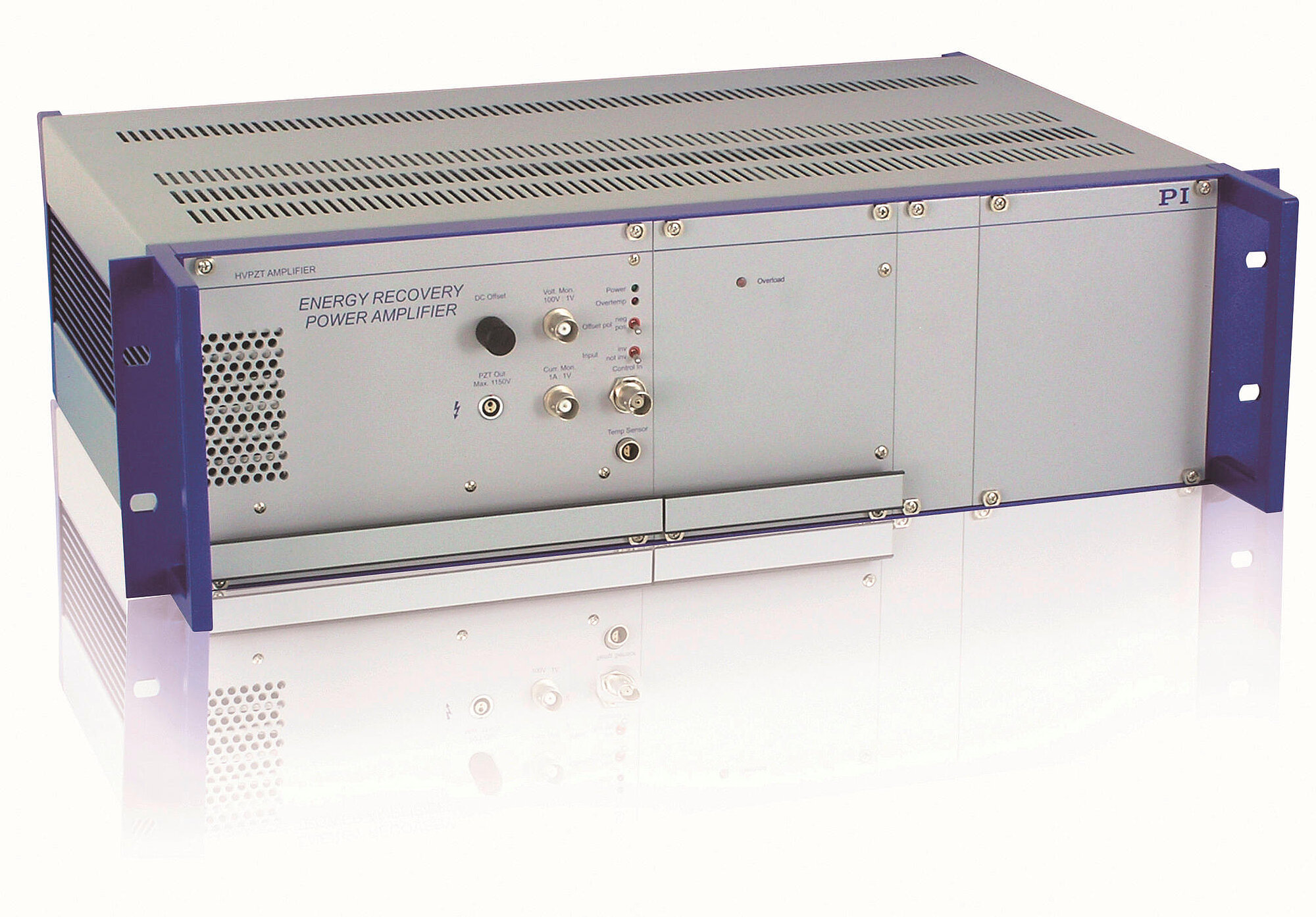

19-Zoll-Tischgerät für den dynamischen Dauerbetrieb von PICA Piezoaktoren mit hohen elektrischen Kapazitäten. Analoge Ansteuerung. Ausgangsspannung bis 1050 V, bipolar einstellbar. 6 A Spitzenstrom, 2 A Dauerstrom.

Energieeinsparung bis 80 % durch geschaltetes Verstärkerprinzip

Geschalteter Verstärker, bei dem die Pulsweite des Ansteuersignals moduliert (PWM) und dadurch die Ausgangsspannung geregelt wird. Eine Schaltung zur Energierückgewinnung speichert beim Entladen des Piezoaktors einen Teil der zurückfließenden Energie in einem kapazitiven Speicher und stellt sie für den nächsten Ladevorgang wieder zur Verfügung. Der Verstärker erwärmt sich nicht so stark und beeinflusst somit die Anwendung weniger.

Einsatzgebiete

Industrie und Forschung. Aktive Schwingungsdämpfung. Adaptive Mechanik. Präzisionsmechanik/-fertigung. Optik. Metrologie / Messtechnik. Interferometrie. Adaptronik. Schaltanwendungen. Laser-Tuning. Krafterzeugung / Materialtests. Nanotechnologie.
