E-470 • E-472 • E-421 PICA Controller
Modularer Hochleistungs-Piezoverstärker / Controller
- Spitzenleistung 550 W
- Ausgangsspannungsbereich 3 bis 1100 V oder bipolar
- Positionsregelung (optional)
- Schnittstellen- / Displaymodule (optional)

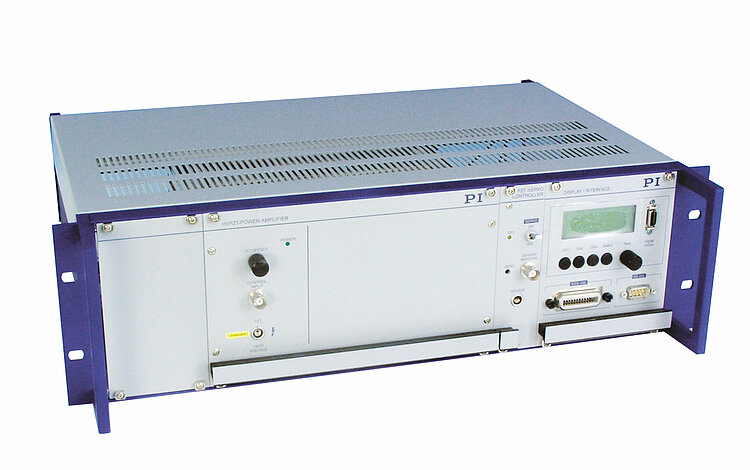

PICA Hochleistungs-Piezoverstärker
1- oder 2-Kanal-Piezoverstärker für den dynamischen Dauerbetrieb von PICA Hochvolt-Piezoaktoren. Analoge Ansteuerung. Ausgangsspannung bis 1100 V, bipolar einstellbar.
Einsatzgebiete
Industrie und Forschung. Aktive Schwingungsdämpfung. Adaptive Mechanik. Präzisionsmechanik/-fertigung. Optik. Metrologie / Messtechnik. Interferometrie. Adaptronik. Schaltanwendungen. Laser-Tuning. Krafterzeugung / Materialtests. Nanotechnologie.
Spezifikationen
Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.Spezifikationen
Verstärker | E-470.20 / E-471.20 / E-472.20 / E-421.00 |
---|---|
Ausgangsspannung | Standard: 3 bis 1100 V Einstellbar: -260 bis +780 V, -550 bis +550 V, +260 bis -780 V, -3 bis -1100 V |
Verstärkerkanäle | E-470, E-471, E-421: 1 E-472: 2 |
Dauerausgangsleistung | 110 W |
Spitzenleistung, <5 ms | 550 W |
Dauerausgangsstrom | 100 mA |
Spitzenstrom, <5 ms | 500 mA |

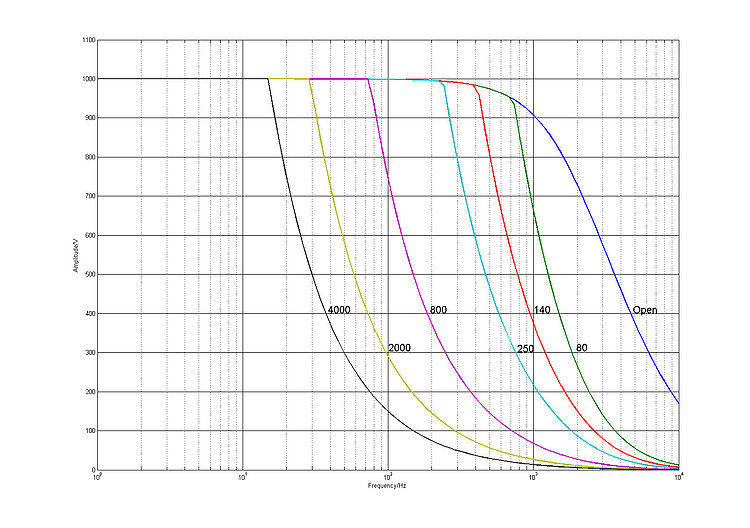

Bandbreite, Kleinsignal | Statisch bis 3 kHz |
Bandbreite, Großsignal | Statisch bis 3 kHz |
Restwelligkeit, Rauschen, 0 bis 100 kHz | <25 mVrms 100 mVpp (200 nF) |
Strombegrenzung | Kurzschlussfest |
Spannungsverstärkung | 100 ±1 (Standard), -100 ±1 |
Eingangswiderstand | 100 kΩ |
Eingangsspannungsbereich | Ohne Servo: ±1/100 des gewählten Ausgangsspannungsbereichs Mit Servo: 0 bis 10 V |
Umgebung | E-470.20 / E-471.20 / E-472.20 / E-421.00 |
---|---|
Betriebsspannung | 100 bis 120 oder 220 bis 240 V AC, wählbar (Sicherungswechsel erforderlich) |
Betriebstemperaturbereich | 5 bis 50 °C (Leistungsminderung über 40 °C) |
Masse | E-470: 5,2 kg E-471: 7,6 kg E-472: 10,1 kg E-421: 2,5 kg |
Abmessungen | E-470: 236 mm × 132 mm × 296 mm + Griffe E-471, E-472: 450 mm × 132 mm × 296 mm + Griffe E-421: 215 mm × 123 mm × 185 mm |
Downloads
Dokumentation
Benutzerhandbuch PZ178
E-421, E-470, E-471, E-472 PICA Hochleistungsverstärker / Controller
