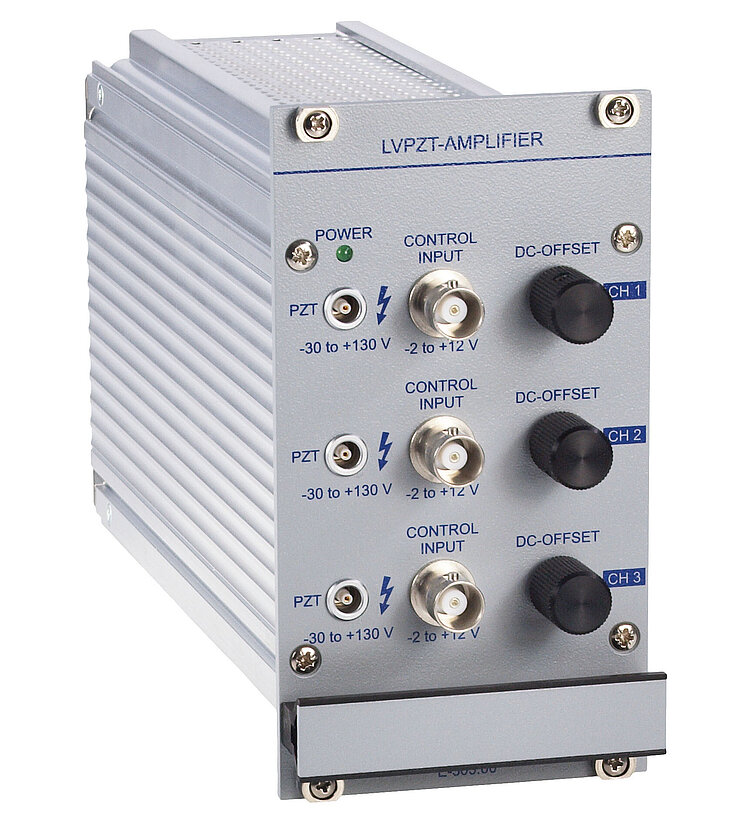

E-503 Piezoverstärkermodul

Für drei Kanäle, Piezocontrollersystem E-500

Einschubmodul für E-500 System
Spitzenstrom 3 × 140 mA
Ausgangsspannungsbereich -30 bis 130 V
Positionsregelung (optional)
Schnittstellen- / Display-Module (optional)

Angebot / Bestellung

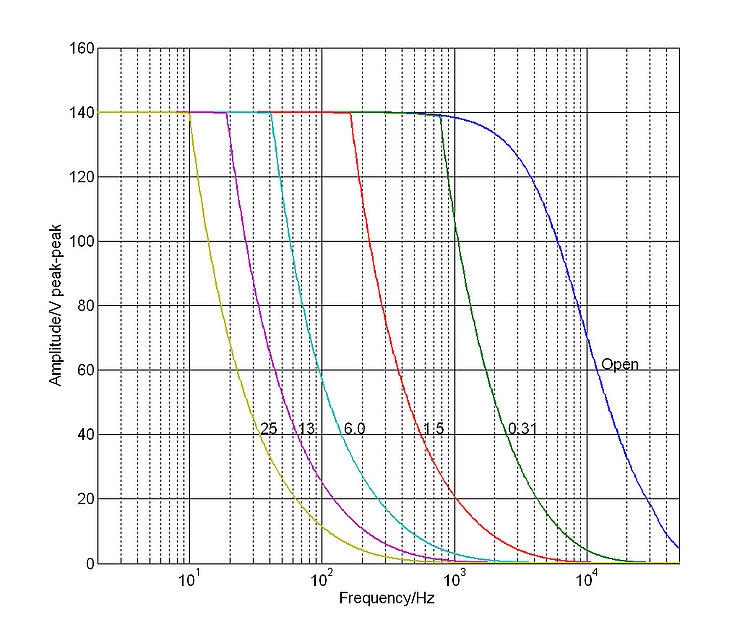

E-503: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2020-10-07

pdf - 661 KB

Version / Datum

2020-10-07

pdf - 665 KB

Version / Datum

2020-10-07

pdf - 710 KB

Download

	E-503.00 / E-503.00S
Funktion	Leistungsverstärker
Kanäle	3 / 2

Verstärker	E-503.00 / E-503.00S
Eingangsspannungsbereich	-2 bis +12 V
Ausgangsspannung	-30 bis 130 V (E-503.00S: zusätzlich Festspannung 100 V)
Spitzenstrom / Kanal (<5 ms)	140 mA
Dauerausgangsstrom / Kanal (>5 ms)	40 mA
Strombegrenzung	Kurzschlussfest
Spannungsverstärkung	10 ±0,1
Eingangsimpedanz	100 kΩ / 1 nF

Schnittstellen und Bedienung	E-503.00 / E-503.00S
Piezoanschluss (Spannungbuchse)	LEMO ERA.00.250.CTL
Analogeingang / Steuereingangsbuchse	BNC
DC-Offset Einstellung	10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung

Umgebung	E-503.00 / E-503.00S
Betriebstemperaturbereich	5 bis 50 °C
Überhitzungsschutz	Abschaltung bei 85 °C
Abmessungen	14 TE / 3 HE
Masse	0,9 kg
Betriebsspannung	System E-500
Max. Leistungsaufnahme	40 W

Download Datenblatt downloads

Datenblatt

Version / Datum

2020-10-07

pdf - 661 KB

Version / Datum

2020-10-07

pdf - 665 KB

Version / Datum

2020-10-07

pdf - 710 KB

Download

Dokumentation

Gehauste analoge Piezoelektroniken E-4xx, E-5xx, E-6xx, E-8xx

Version / Datum

1.2.0 03/2024

pdf - 754 KB

Version / Datum

1.2.0 03/2024

pdf - 791 KB

Download

Dokumentation

E-500 / E-501 Serie modularer Piezocontroller: Gehäuse mit Stromversorgung, Verstärkermodule (E-503, E-504, E-505, E-506, E-508), Sensor- und Sensorcontrollermodule (E-509), Display- und Interfacemodule (E-515, E-517).

Version / Datum

2.16.0 2024-04-26

pdf - 3 MB

Englisch
