PIMars Nanopositioniertisch; 100 µm × 100 µm × 100 µm Stellweg (X × Y × Z); kapazitiv, indirekte Positionsmessung; D-Sub 25W3 (m)

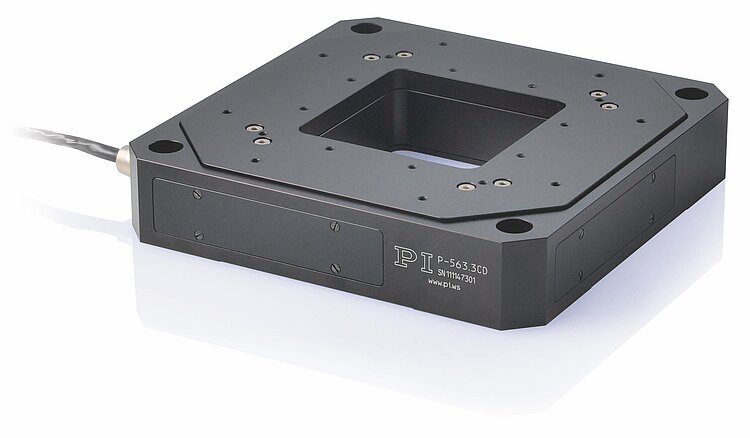

P-561 • P-562 • P-563 PIMars Nanopositioniertisch
Hochpräziser Nanopositionierer für bis zu 3 Achsen
- Schnellere Ansprechzeiten und höhere Mehrachsengenauigkeit durch Parallelkinematik in den Achsen X und Y
- Stellwege bis 300 × 300 × 300 µm
- Höchste Linearität durch integrierte kapazitive Sensoren
- Spielfreie und hochgenaue Festkörperführungen
- Exzellente Scan-Ebenheit
- Hochdynamische XYZ-Version
- Freie Apertur 66 mm × 66 mm
- Überlegene Lebensdauer dank PICMA® Piezoaktoren
- UHV-Versionen bis 10-9 hPa
Einsatzgebiete
- Scanning-Mikroskopie
- Masken- / Waferpositionierung
- Interferometrie
- Messtechnik
- Biotechnologie
- Scanning und Screening
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Sub-Nanometer-Auflösung mit kapazitiven Sensoren
Kapazitive Sensoren messen kontaktfrei mit Sub-Nanometer-Auflösung. Sie garantieren eine herausragende Linearität der Bewegung, eine hohe Langzeitstabilität und eine Bandbreite im kHz-Bereich.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Automatische Konfiguration und schneller Komponentenaustausch
Mechanik und Controller können beliebig kombiniert und schnell ausgetauscht werden. Alle Servo- und Linearisierungsparameter sind im ID-Chip des D-Sub-Steckers der Mechanik gespeichert. Die Auto-Calibration-Funktion der Digitalcontroller verwendet diese Daten automatisch bei jedem Einschalten des Controllers.

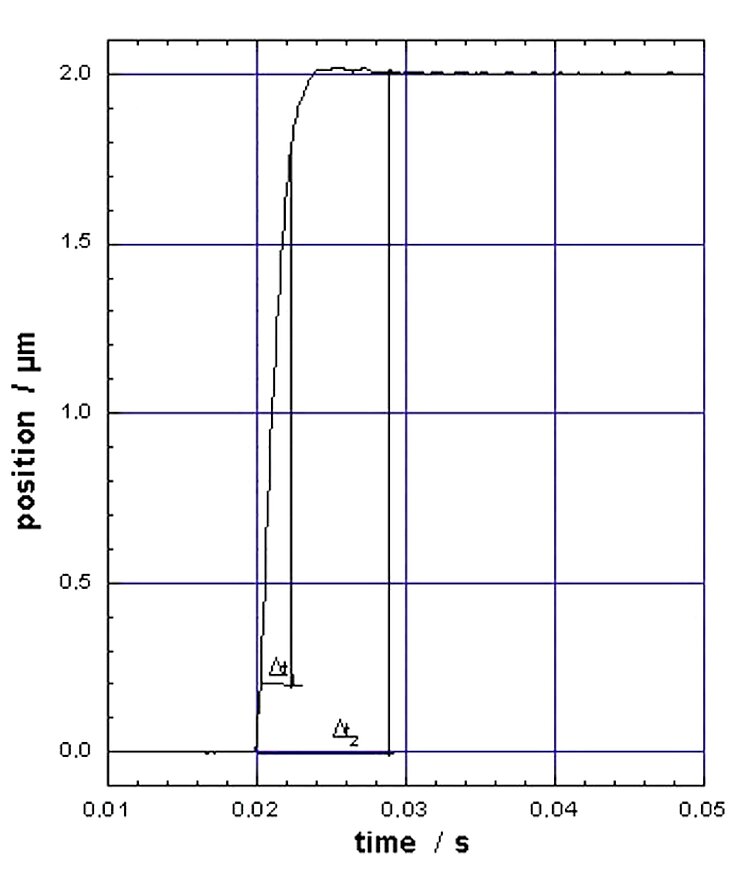

Hohe Bahntreue im Nanometerbereich durch parallele Positionsmessung
Alle Freiheitsgrade werden gegen eine einzige feste Referenz vermessen. Ungewolltes Übersprechen der Bewegung in eine andere Achse kann in Echtzeit (abh. von der Bandbreite) ausgeregelt werden (aktive Führung). Auch im dynamischen Betrieb wird damit eine hohe Bahntreue im Nanometerbereich erreicht.
Geeignet für anspruchsvolle Vakuumanwendungen
Alle Komponenten, die in Piezosystemen Verwendung finden, sind hervorragend für den Einsatz im Vakuum geeignet. Zum Betrieb sind keine Schmiermittel oder Fette erforderlich. Polymerfreie Piezosysteme erlauben besonders niedrige Ausgasraten.

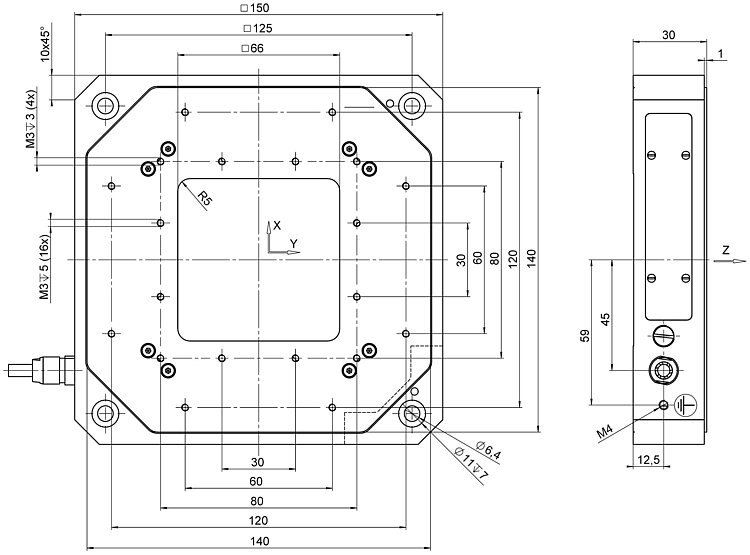

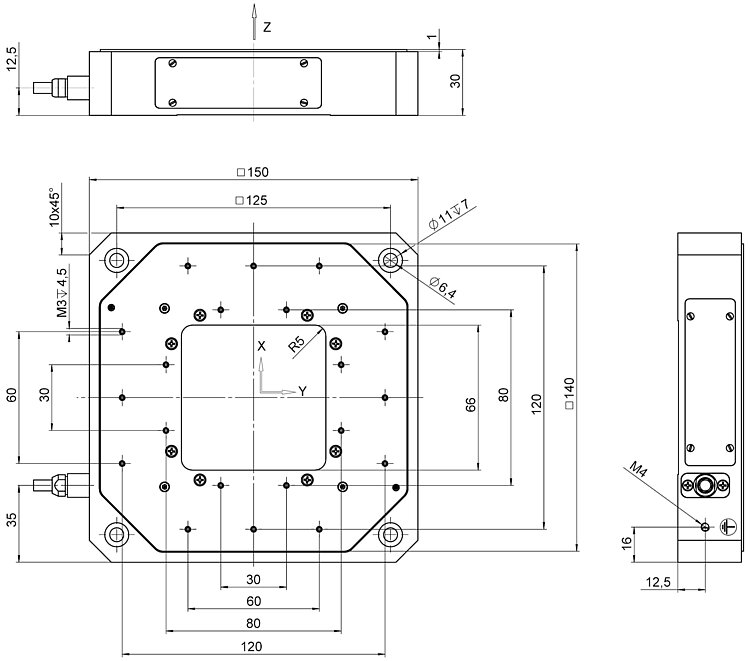

Spezifikationen
Spezifikationen
Bewegen | P-561.3CD | P-561.3CL | P-562.3CD | P-562.3CL | P-563.3CD | P-563.3CL | P-561.3DD | Toleranz |
---|---|---|---|---|---|---|---|---|
Aktive Achsen | X Y Z | X Y Z | X Y Z | X Y Z | X Y Z | X Y Z | X Y Z | |
Stellweg in X | 100 µm | 100 µm | 200 µm | 200 µm | 300 µm | 300 µm | 45 µm | |
Stellweg in Y | 100 µm | 100 µm | 200 µm | 200 µm | 300 µm | 300 µm | 45 µm | |
Stellweg in Z | 100 µm | 100 µm | 200 µm | 200 µm | 300 µm | 300 µm | 15 µm | |
Stellweg in X, ungeregelt, bei -20 bis 120 V | 150 µm | 150 µm | 300 µm | 300 µm | 340 µm | 340 µm | 58 µm | +20 / -0 % |
Stellweg in Y, ungeregelt, bei -20 bis 120 V | 150 µm | 150 µm | 300 µm | 300 µm | 340 µm | 340 µm | 58 µm | +20 / -0 % |
Stellweg in Z, ungeregelt, bei -20 bis 120 V | 150 µm | 150 µm | 300 µm | 300 µm | 340 µm | 340 µm | 18 µm | +20 / -0 % |
Linearitätsabweichung in X | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,03 % | max. |
Linearitätsabweichung in Y | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,03 % | max. |
Linearitätsabweichung in Z | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,03 % | 0,08 % | max. |
Ebenheit (Lineares Übersprechen in X bei Bewegung in Z) | ± 30 nm | ± 30 nm | ± 50 nm | ± 50 nm | ± 50 nm | ± 50 nm | ± 20 nm | typ. |
Geradheit (Lineares Übersprechen in Y bei Bewegung in Z) | ± 30 nm | ± 30 nm | ± 50 nm | ± 50 nm | ± 50 nm | ± 50 nm | ± 20 nm | typ. |
Ebenheit (Lineares Übersprechen in Z bei Bewegung in X) | ± 15 nm | ± 15 nm | ± 20 nm | ± 20 nm | ± 25 nm | ± 25 nm | ± 10 nm | typ. |
Ebenheit (Lineares Übersprechen in Z bei Bewegung in Y) | ± 15 nm | ± 15 nm | ± 20 nm | ± 20 nm | ± 25 nm | ± 25 nm | ± 10 nm | typ. |
Neigen (Rotatorisches Übersprechen in θX bei Bewegung in Y) | ± 1 µrad | ± 1 µrad | ± 2 µrad | ± 2 µrad | ± 2 µrad | ± 2 µrad | ± 3 µrad | typ. |
Gieren (Rotatorisches Übersprechen in θX bei Bewegung in Z) | ± 15 µrad | ± 15 µrad | ± 20 µrad | ± 20 µrad | ± 25 µrad | ± 25 µrad | ± 3 µrad | typ. |
Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 1 µrad | ± 1 µrad | ± 2 µrad | ± 2 µrad | ± 2 µrad | ± 2 µrad | ± 3 µrad | typ. |
Neigen (Rotatorisches Übersprechen in θY bei Bewegung in Z) | ± 15 µrad | ± 15 µrad | ± 20 µrad | ± 20 µrad | ± 25 µrad | ± 25 µrad | ± 3 µrad | typ. |
Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 6 µrad | ± 6 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 3 µrad | typ. |
Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in Y) | ± 6 µrad | ± 6 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 3 µrad | typ. |
Positionieren | P-561.3CD | P-561.3CL | P-562.3CD | P-562.3CL | P-563.3CD | P-563.3CL | P-561.3DD | Toleranz |
Unidirektionale Wiederholgenauigkeit in X | ± 2 nm | ± 2 nm | ± 2 nm | ± 2 nm | ± 2 nm | ± 2 nm | ± 2 nm | typ. |
Unidirektionale Wiederholgenauigkeit in Y | ± 2 nm | ± 2 nm | ± 2 nm | ± 2 nm | ± 2 nm | ± 2 nm | ± 2 nm | typ. |
Unidirektionale Wiederholgenauigkeit in Z | ± 2 nm | ± 2 nm | ± 4 nm | ± 4 nm | ± 4 nm | ± 4 nm | ± 2 nm | typ. |
Auflösung in X, ungeregelt | 0,2 nm | 0,2 nm | 0,4 nm | 0,4 nm | 0,5 nm | 0,5 nm | 0,1 nm | typ. |
Auflösung in Y, ungeregelt | 0,2 nm | 0,2 nm | 0,4 nm | 0,4 nm | 0,5 nm | 0,5 nm | 0,1 nm | typ. |
Auflösung in Z, ungeregelt | 0,2 nm | 0,2 nm | 0,4 nm | 0,4 nm | 0,5 nm | 0,5 nm | 0,1 nm | typ. |
Integrierter Sensor | Kapazitiv, indirekte Positionsmessung | Kapazitiv, indirekte Positionsmessung | Kapazitiv, indirekte Positionsmessung | Kapazitiv, indirekte Positionsmessung | Kapazitiv, indirekte Positionsmessung | Kapazitiv, indirekte Positionsmessung | Kapazitiv, indirekte Positionsmessung | |
Systemauflösung in X | 0,8 nm | 0,8 nm | 1 nm | 1 nm | 2 nm | 2 nm | 0,2 nm | |
Systemauflösung in Y | 0,8 nm | 0,8 nm | 1 nm | 1 nm | 2 nm | 2 nm | 0,2 nm | |
Systemauflösung in Z | 0,8 nm | 0,8 nm | 1 nm | 1 nm | 2 nm | 2 nm | 0,2 nm | |
Antriebseigenschaften | P-561.3CD | P-561.3CL | P-562.3CD | P-562.3CL | P-563.3CD | P-563.3CL | P-561.3DD | Toleranz |
Antriebstyp | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | |
Elektrische Kapazität in X | 5,2 µF | 5,2 µF | 7,4 µF | 7,4 µF | 7,4 µF | 7,4 µF | 38 µF | ±20 % |
Elektrische Kapazität in Y | 5,2 µF | 5,2 µF | 7,4 µF | 7,4 µF | 7,4 µF | 7,4 µF | 38 µF | ±20 % |
Elektrische Kapazität in Z | 10,4 µF | 10,4 µF | 14,8 µF | 14,8 µF | 14,8 µF | 14,8 µF | 6 µF | ±20 % |
Mechanische Eigenschaften | P-561.3CD | P-561.3CL | P-562.3CD | P-562.3CL | P-563.3CD | P-563.3CL | P-561.3DD | Toleranz |
Resonanzfrequenz in X, unbelastet | 190 Hz | 190 Hz | 160 Hz | 160 Hz | 140 Hz | 140 Hz | 920 Hz | ±20 % |
Resonanzfrequenz in X, belastet mit 350 g | 150 Hz | 150 Hz | 125 Hz | 125 Hz | 93 Hz | 93 Hz | 640 Hz | ±20 % |
Resonanzfrequenz in Y, unbelastet | 190 Hz | 190 Hz | 160 Hz | 160 Hz | 140 Hz | 140 Hz | 920 Hz | ±20 % |
Resonanzfrequenz in Y, belastet mit 350 g | 150 Hz | 150 Hz | 125 Hz | 125 Hz | 93 Hz | 93 Hz | 640 Hz | ±20 % |
Resonanzfrequenz in Z, unbelastet | 380 Hz | 380 Hz | 315 Hz | 315 Hz | 250 Hz | 250 Hz | 1050 Hz | ±20 % |
Resonanzfrequenz in Z, belastet mit 350 g | 260 Hz | 260 Hz | 211 Hz | 211 Hz | 148 Hz | 148 Hz | 695 Hz | ±20 % |
Zulässige Druckkraft in X | 60 N | 60 N | 50 N | 50 N | 40 N | 40 N | 200 N | max. |
Zulässige Druckkraft in Y | 60 N | 60 N | 50 N | 50 N | 40 N | 40 N | 200 N | max. |
Zulässige Druckkraft in Z | 100 N | 100 N | 60 N | 60 N | 30 N | 30 N | 250 N | max. |
Zulässige Zugkraft in X | 40 N | 40 N | 40 N | 40 N | 30 N | 30 N | 70 N | max. |
Zulässige Zugkraft in Y | 40 N | 40 N | 40 N | 40 N | 30 N | 30 N | 70 N | max. |
Zulässige Zugkraft in Z | 100 N | 100 N | 60 N | 60 N | 30 N | 30 N | 60 N | max. |
Führung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Direktantrieb | |
Gesamtmasse | 1450 g | 1450 g | 1450 g | 1450 g | 1450 g | 1450 g | 1550 g | ±5 % |
Material | Aluminium | Aluminium | Aluminium | Aluminium | Aluminium | Aluminium | Aluminium | |
Resonanzfrequenz in X, belastet mit 100 g | 145 Hz | 145 Hz | 120 Hz | 120 Hz | 860 Hz | ±20 % | ||
Resonanzfrequenz in Y, belastet mit 100 g | 145 Hz | 145 Hz | 120 Hz | 120 Hz | 860 Hz | ±20 % | ||
Resonanzfrequenz in Z, belastet mit 100 g | 275 Hz | 275 Hz | 215 Hz | 215 Hz | 950 Hz | ±20 % | ||
Anschlüsse und Umgebung | P-561.3CD | P-561.3CL | P-562.3CD | P-562.3CL | P-563.3CD | P-563.3CL | P-561.3DD | Toleranz |
Betriebstemperaturbereich | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | |
Anschluss | D-Sub 25W3 (m) | LEMO LVPZT | D-Sub 25W3 (m) | LEMO LVPZT | D-Sub 25W3 (m) | LEMO LVPZT | D-Sub 25W3 (m) | |
Kabellänge | 1,5 m | 1,5 m | 1,5 m | 1,5 m | 1,5 m | 1,5 m | 1,5 m | +50 / -0 mm |
Empfohlene Controller / Treiber | E-503, E-505, E-621, E-712, E-727 | E-503, E-505, E-621, E-712, E-727 | E-503, E-505, E-621, E-712, E-727 | E-503, E-505, E-621, E-712, E-727 | E-503, E-505, E-621, E-712, E-727 | E-503, E-505, E-621, E-712, E-727 | E-503, E-505, E-621, E-712, E-727 |
Linearitätsabweichung des P-561.3DD: Mit Digitalcontroller. Die mit Analogcontrollern gemessene Linearitätsabweichung von direkt getriebenen Positionierern beträgt typischerweise bis zu 0,1 %.
Parallelkinematik nur für die Achsen X und Y verfügbar (nicht in Z).
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
Superinvar- und Titan-Versionen verfügbar.
Sonderausführungen auf Anfrage.
