PIMars 6-Achsen-Nanopositioniertisch; 200 µm × 200 µm × 200 µm Stellweg (X × Y × Z); 1 mrad × 1 mrad × 1 mrad Rotationswinkel (θX × θY × θZ); kapazitiv, indirekte Positionsmessung; 2 × D-Sub 25W3 (m)-Stecker; 1,5 m Kabellänge

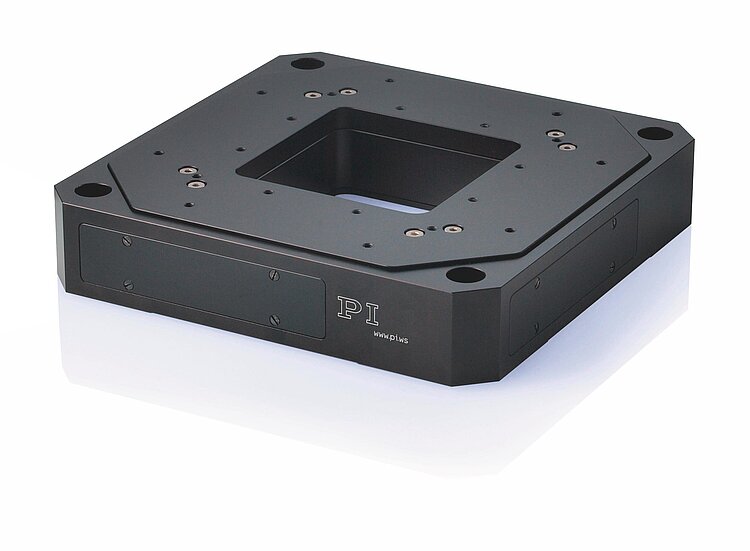

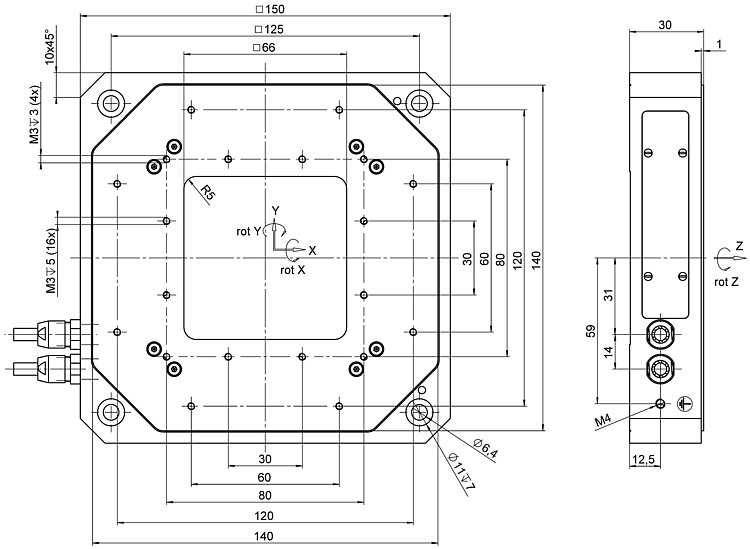

P-562.6CD PIMars 6-Achsen-Nanopositioniertisch
Hochpräziser Nanopositionierer mit 6 Freiheitsgraden
- 6 Bewegungsachsen: 3 × linear, 3 × rotatorisch
- Stellwege bis 200 µm linear und bis 1 mrad Kippwinkel
- Schnellere Ansprechzeiten und höhere Mehrachsengenauigkeit durch Parallelkinematik
- Höchste Linearität durch integrierte kapazitive Sensoren
- Spielfreie und hochgenaue Festkörperführungen
- Exzellente Scan-Ebenheit
- Freie Apertur 66 mm × 66 mm
- Überlegene Lebensdauer dank PICMA® Piezoaktoren
Einsatzgebiete
- Scanning-Mikroskopie
- Superresolution-Mikroskopie
- Biotechnologie
- Masken- / Waferpositionierung
- Probenpositionierung
- Interferometrie
- Messtechnik
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Sub-Nanometer-Auflösung mit kapazitiven Sensoren
Kapazitive Sensoren messen kontaktfrei mit Sub-Nanometer-Auflösung. Sie garantieren eine herausragende Linearität der Bewegung, eine hohe Langzeitstabilität und eine Bandbreite im kHz-Bereich.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Automatische Konfiguration und schneller Komponentenaustausch
Mechanik und Controller können beliebig kombiniert und schnell ausgetauscht werden. Alle Servo- und Linearisierungsparameter sind im ID-Chip des D-Sub-Steckers der Mechanik gespeichert. Die Auto-Calibration-Funktion der Digitalcontroller verwendet diese Daten automatisch bei jedem Einschalten des Controllers.
Hohe Bahntreue im Nanometerbereich durch parallele Positionsmessung
Alle Freiheitsgrade werden gegen eine einzige feste Referenz vermessen. Ungewolltes Übersprechen der Bewegung in eine andere Achse kann in Echtzeit (abh. von der Bandbreite) ausgeregelt werden (aktive Führung). Auch im dynamischen Betrieb wird damit eine hohe Bahntreue im Nanometerbereich erreicht.
Spezifikationen
Spezifikationen
Bewegen | P-562.6CD | Toleranz |
---|---|---|
Aktive Achsen | X ǀ Y ǀ Z ǀ θX ǀ θY ǀ θZ | |
Stellweg in X | 200 µm | |
Stellweg in Y | 200 µm | |
Stellweg in Z | 200 µm | |
Rotationsbereich in θX | ± 0,5 mrad | |
Rotationsbereich in θY | ± 0,5 mrad | |
Rotationsbereich in θZ | ± 0,5 mrad | |
Linearitätsabweichung in X | 0,01 % | typ. |
Linearitätsabweichung in Y | 0,01 % | typ. |
Linearitätsabweichung in Z | 0,01 % | typ. |
Linearitätsabweichung in θX | 0,1 % | typ. |
Linearitätsabweichung in θY | 0,1 % | typ. |
Linearitätsabweichung in θZ | 0,1 % | typ. |
Ebenheit | < 15 nm | typ. |
Positionieren | P-562.6CD | Toleranz |
Unidirektionale Wiederholgenauigkeit in X | ± 2 nm | typ. |
Unidirektionale Wiederholgenauigkeit in Y | ± 2 nm | typ. |
Unidirektionale Wiederholgenauigkeit in Z | ± 3 nm | typ. |
Unidirektionale Wiederholgenauigkeit in θX | ± 0,1 µrad | typ. |
Unidirektionale Wiederholgenauigkeit in θY | ± 0,1 µrad | typ. |
Unidirektionale Wiederholgenauigkeit in θZ | ± 0,15 µrad | typ. |
Integrierter Sensor | Kapazitiv, indirekte Positionsmessung | |
Systemauflösung in X | 1 nm | typ. |
Systemauflösung in Y | 1 nm | typ. |
Systemauflösung in Z | 1 nm | typ. |
Systemauflösung in θX | 0,1 µrad | typ. |
Systemauflösung in θY | 0,1 µrad | typ. |
Systemauflösung in θZ | 0,1 µrad | typ. |
Antriebseigenschaften | P-562.6CD | Toleranz |
Antriebstyp | PICMA® | |
Elektrische Kapazität in X | 7,4 µF | ±20 % |
Elektrische Kapazität in Y | 7,4 µF | ±20 % |
Elektrische Kapazität in Z | 14,8 µF | ±20 % |
Mechanische Eigenschaften | P-562.6CD | Toleranz |
Resonanzfrequenz in X, unbelastet | 110 Hz | ±20 % |
Resonanzfrequenz in Y, unbelastet | 110 Hz | ±20 % |
Resonanzfrequenz in Z, unbelastet | 190 Hz | ±20 % |
Zulässige Druckkraft in X | 50 N | max. |
Zulässige Druckkraft in Y | 50 N | max. |
Zulässige Druckkraft in Z | 60 N | max. |
Zulässige Zugkraft in X | 40 N | max. |
Zulässige Zugkraft in Y | 40 N | max. |
Zulässige Zugkraft in Z | 60 N | max. |
Führung | Festkörpergelenksführung mit Hebelübersetzung | |
Gesamtmasse | 1450 g | ±5 % |
Material | Aluminium | |
Anschlüsse und Umgebung | P-562.6CD | Toleranz |
Betriebstemperaturbereich | -20 bis 80 °C | |
Anschluss | 2 × D-Sub 25W3 (m) | |
Kabellänge | 1,5 m | ±10 mm |
Empfohlene Controller / Treiber | E-712 |
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
UHV-kompatible Versionen bis 10-9 hPa und Versionen mit anderen Stellwegen auf Anfrage erhältlich.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
