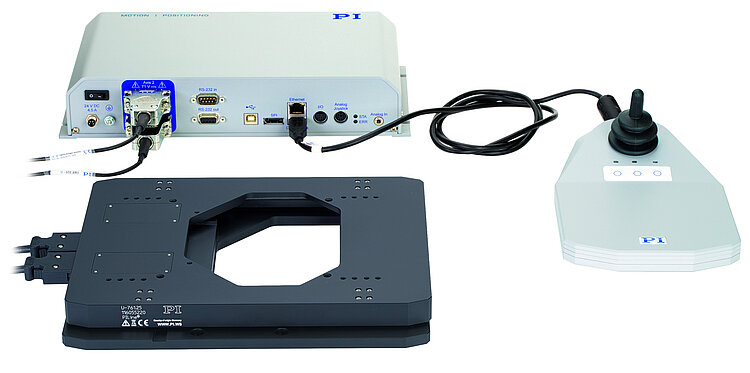

U-760 PILine® Kreuztischsystem mit Controller und Joystick

Kompakt, vibrationsarm, flach

  • Flach bauender, leiser PILine® Ultraschallmotor
  • Passend für inverse Lichtmikroskope mehrerer Hersteller
  • Bidirektionale Wiederholgenauigkeit: ±0,5 µm
  • Verfahrbereich 25 mm × 25 mm
  • System mit Controller und USB-Joystick
  • Umfangreiches Zubehör
U-760 PILine® Kreuztischsystem mit Controller und Joystick
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Mikroskopkreuztisch für Untersuchungen mit Objektträgern und Petrischalen

Der kompakte und flach bauende Mikroskopkreuztisch U-760 ist mit einem Stellweg von 25 × 25 mm besonders geeignet, um Proben auf Standard-Objektträgern zu untersuchen. Ein Probenhalter ist zusätzlich erforderlich und separat zu bestellen.

Notwendiges Zubehör: Probenhalter, Feinpositioniertische und Z-Hubtische

Passende Feinpositioiniertische (X / Y / Z / ΘX / ΘY / ΘZ), Probenhalter (Objektträger, Halter für Petrischalen), sowie eventuell nötige Adapterplatten, finden Sie in unserer Broschüre „Microscope Stage Configurator“.

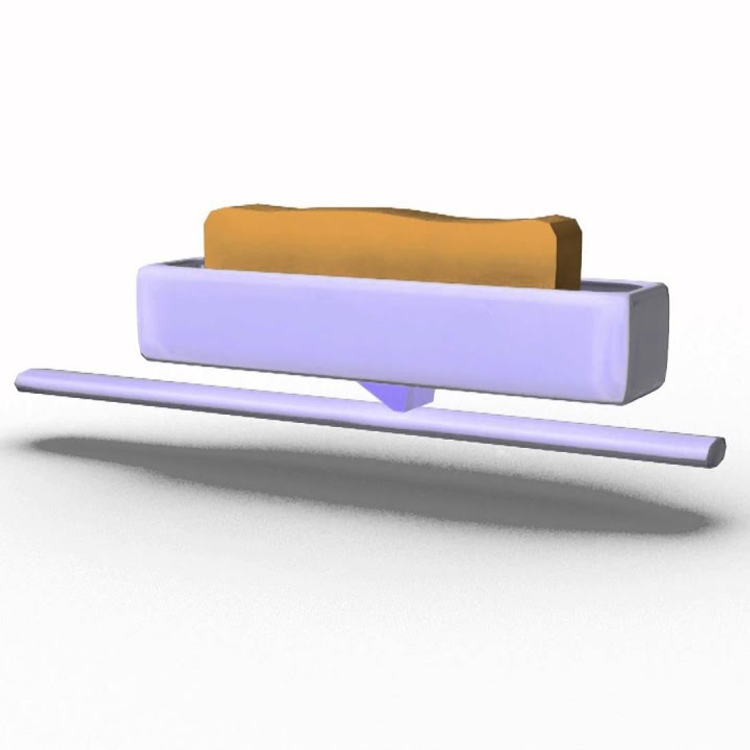

Hochauflösender PILine® Piezolinearantrieb

Bidirektionale Wiederholgenauigkeit ±0,5 µm. Höchste Stabilität durch geringe thermische Last und Schmiermittelfreiheit. Großer Dynamikbereich von 10 µm/s bis 100 mm/s, ideal für Bedienung über Joystick. Selbsthemmend im Ruhezustand. Leise.

Passend für Mikroskope mehrerer Hersteller

Für inverse Mikroskope von Nikon (Eclipse Ti, Ti2) und Olympus (IX, IX2, IX3). Versionen für weitere Mikroskope auf Anfrage.

Umfangreiches Zubehör / Kombinierbar mit zahlreichen PI Nanopositionierern

Direkte Montage von Piezo-Nanopositionierern der P-545 PInano® und P-541 / P-542 Serie auf der Plattform des U-760 möglich. Für die Kombination mit anderen Piezo-Nanopositionierern von PI sind Adapterplatten verfügbar.

Verschiedene Probenhalter (Halter für Objektträger/Petrischalenhalter) erhältlich.
