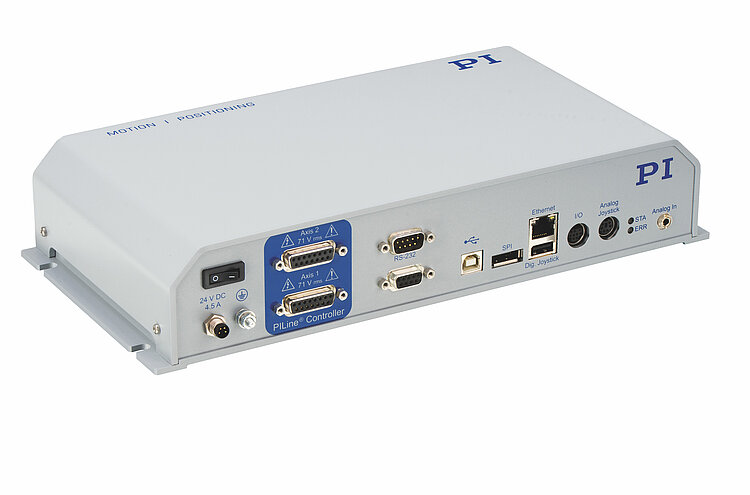

C-867.2U2
Piezomotorcontroller für PILine® Systeme, 2 Achsen, USB, RS-232, TCP/IP, SPI, I/O, analoger oder digitaler Joystick, vernetzbar über Daisy-Chain
C-867.2U2 PILine® Motion Controller
Für zweiachsige Positioniertische mit PILine® Ultraschall-Piezomotoren
- Integrierte Leistungsendstufe mit dynamischer Frequenzregelung
- Multifunktionaler Encodereingang: A/B, Sin/Cos, BiSS
- Makroprogrammierbar für Stand-Alone-Betrieb
- Integrierte Schnittstellen: USB, RS-232, TCP/IP, SPI, I/O, Joystick
- Daisy-Chain-Vernetzbarkeit
- Trajektorienunterstützung für 1- oder 2-D Bewegungsmuster

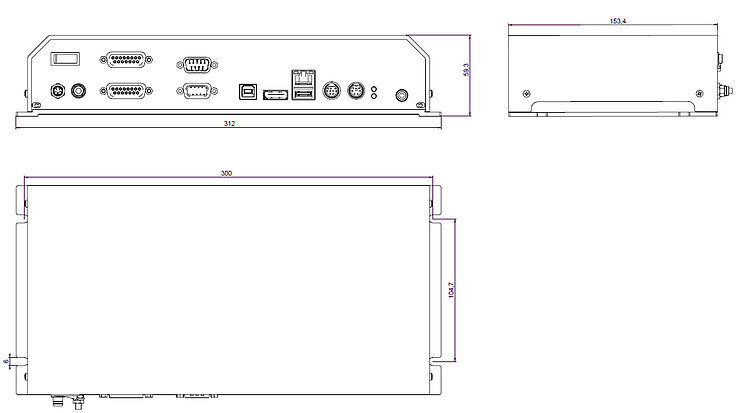

[Translate to German:] C-867.2U2, dimensions in mm

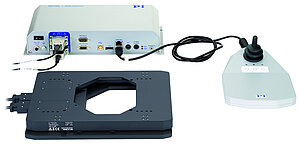

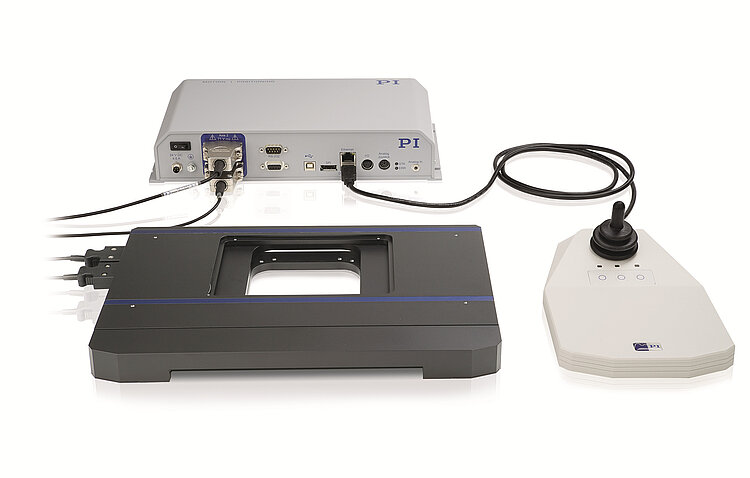

[Translate to German:] U-780 PILine® XY stage system with C-867.2U2 controller and joystick
C-867.2U2 PILine® Motion Controller
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Servocontroller und Leistungsendstufe
Zweiachsiges Tischgerät mit speziellem PID-Regler für PILine® Ultraschall-Piezomotoren. Netzwerkfähig mit bis zu 16 Einheiten an einer Schnittstelle. Leistungsendstufe für PILine® Ultraschall-Piezomotoren und Versteller mit Piezomotoren der Leistungsklassen 1 und 2. Dynamische Frequenzregelung zur optimalen Ansteuerung.
Bewegungsprofile
Punkt-zu-Punkt, trapezförmiges Geschwindigkeitsprofil. Frei definierbare Trajektorien (z. B. Kreise, Sinuskurven) aus extern eingespeisten Punkten.
Schnittstellen und Kommunikation, Encodereingang
USB-, RS-232-, TCP/IP-, SPI-Schnittstelle zur Kommandierung. I/O-Leitungen zur Automatisierung. Anschlüsse für analogen und digitalen Joystick. Differenziell übertragene A/B-Signale (TTL) oder Sin/Cos-Signale. BiSS-Schnittstelle für Absolutencoder. Eingänge für TTL-Signale von End- und Referenzschalter.
Umfangreiche Funktionalität, Softwareunterstützung
Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. ID-Chip-Erkennung für schnelle Inbetriebnahme. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.
Einsatzgebiete
- Mikromanipulation
- Automatisierung
- Biotechnologie
- Probenmanipulation
- Probenpositionierung
- Optische Messtechnik
Spezifikationen
Spezifikationen
Bewegung und Regler | C-867.2U2 |
|---|---|
Reglertyp | Programmierbare PID-Regelung, Parameteränderung im Betrieb |
Bewegungsprofile | Trapez Punkt-zu-Punkt, frei definierbare Trajektorien |
Encodereingang | Sin/Cos (differenziell), A/B (TTL, differenziell), BiSS-Schnittstelle |
Blockiererkennung | Motorstopp, Regelung deaktiviert bei Überschreitung eines programmierbaren Positionsfehlers oder Leistungspegels |
Endschalter | 2 programmierbare TTL-Leitungen pro Achse |
Referenzschalter | 1 programmierbare TTL-Leitung pro Achse |
Schnittstellen und Bedienung | C-867.2U2 |
|---|---|
Kommunikations-Schnittstellen | USB, RS-232, TCP/IP, SPI |
Motoranschluss | D-Sub 15-pol. (w) |
Controllernetzwerk | Bis zu 16 Einheiten an einer Schnittstelle |
I/O-Leitungen | 4 analoge / digitale Eingänge 4 digitale Ausgänge auf Mini-DIN 9-pol. Digital: TTL Analog: 0 bis 5 V |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW |
Unterstützte Funktionen | Startup-Makro. Datenrekorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler. ID-Chip-Erkennung. |
Manuelle Bedienhilfe | Pushbutton-Box, analoger oder digitaler Joystick (für 2 Achsen) |
