C-867.1U
Piezomotorcontroller für PILine® Systeme; 1 Achse; USB, RS-232, SPI, I/O, analoger Joystick; vernetzbar über Daisy-Chain

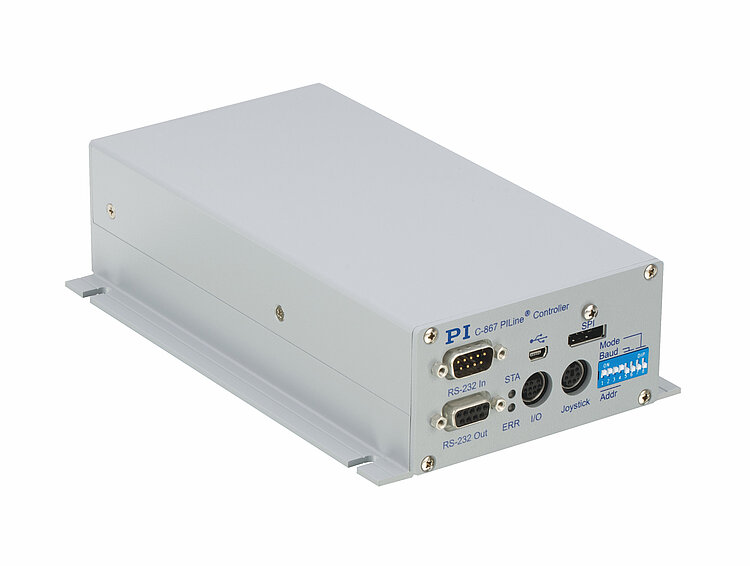

C-867.1U PILine
Für einachsige Positioniertische mit PILine
- Integrierte Leistungsendstufe mit dynamischer Frequenzregelung
- Multifunktionaler Encodereingang: A/B, Sin/Cos, BiSS
- Makroprogrammierbar für Stand-Alone-Betrieb
- Integrierte Schnittstellen: USB, RS-232, SPI, I/O, Joystick
- Daisy-Chain-Vernetzbarkeit

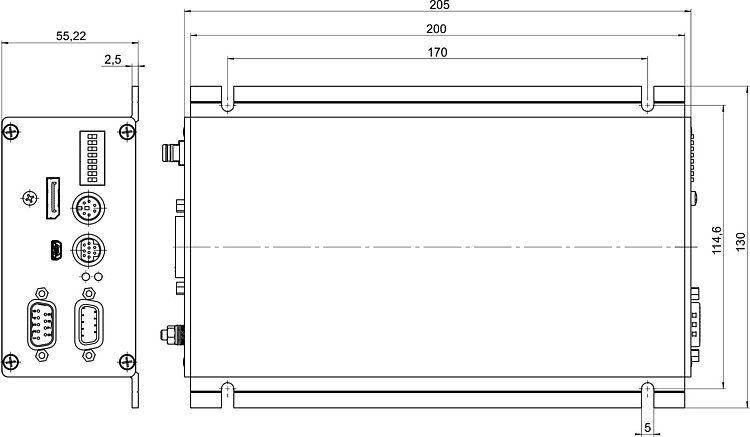

C-867.1U, Abmessungen in mm
C-867.1U PILine
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Einachsiges Tischgerät für PILine® Ultraschall-Piezomotoren, netzwerkfähig mit bis zu 16 Einheiten an einer Schnittstelle
Servocontroller mit speziellem PID-Regler für PILine® Ultraschall-Piezomotoren
Leistungsendstufe für PILine® Ultraschall-Piezomotoren und Positionierer mit Piezomotoren der Leistungsklassen 1 und 2. Dynamische Frequenzregelung zur optimalen Ansteuerung.
Anwendung und Use Cases
Mikromanipulation
Automatisierung
Biotechnologie
Probenmanipulation
Probenpositionierung
Optische Messtechnik
Technologie
Bewegungsprofile: Punkt-zu-Punkt, trapezförmiges Geschwindigkeitsprofil. Frei definierbare Trajektorien (z. B. Kreise, Sinuskurven) aus extern eingespeisten Punkten.
Schnittstellen und Kommunikation: USB-, RS-232-, SPI-Schnittstelle zur Kommandierung. I/O-Leitungen zur Automatisierung. Anschluss für analogen Joystick.
Encodereingang: Differenziell übertragene A/B-Signale (TTL) oder Sin/Cos-Signale (1 Vss). BiSS-Schnittstelle für Absolutencoder. Eingänge für TTL-Signale von End- und Referenzschalter.
Funktionalität und Software
Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. ID-Chip-Erkennung für schnelle Inbetriebnahme. PID-Regler, Parameteränderung im Betrieb.
Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.
Lieferumfang und optionales Zubehör
Lieferumfang
Weitbereichsnetzteil
Netzkabel
USB-Kabel
PI Software Suite
Zubehör (optional)
Netzwerkkabel für Daisy-Chain-Netzwerk
I/O-Kabel
Analoge Joysticks für 2 oder 3 Achsen
Pushbutton-Box
Spezifikationen
Spezifikationen
Grundlegendes | C-867.1U |
|---|---|
Gehäuseform | Tischgerät |
Antriebstyp | PILine® Piezomotor, Leistungsklassen 1 und 2 |
Achsen | 1 |
Anwendungsbezogene Funktionen | Makro; Startup-Makro; Datenrekorder; ID-Chip-Erkennung |
Schutzfunktionen | Automatischer Motorstopp bei Überschreitung eines programmierbaren Positionsfehlers oder Leistungspegels; Regelung deaktiviert bei Überschreitung eines programmierbaren Positionsfehlers oder Leistungspegels |
Konfigurations-Management | Import von Parameterdateien; manuelle Parametereingabe; Auslesen des ID-Chips |
Bewegung und Regler | C-867.1U |
|---|---|
Bewegungstypen | Punkt-zu-Punkt-Bewegung, frei definierbare Trajektorien |
Unterstütztes Sensorsignal | Sin/Cos, 1 V Spitze-Spitze; A/B-Quadratur, RS-422; BiSS-C |
Geregelte Größen | Position, Geschwindigkeit |
Max. Regelfrequenz (Servozyklus) | 20000 Hz |
Endschaltereingang | TTL |
Referenzschaltereingang | TTL |
Schnittstellen und Bedienung | C-867.1U |
|---|---|
Kommunikationsschnittstellen | USB, RS-232, SPI |
Vernetzbarkeit | Daisy-Chain |
Manuelle Bedienhilfe(n) | Analoger Joystick |
Befehlssatz | GCS 2.0 |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | C, C++, C#; MATLAB; NI LabVIEW; Python |
Analoge Eingänge | 4 |
Analoges Eingangssignal | 0 V bis 5 V |
Digitale Eingänge | 4 |
Digitales Eingangssignal | TTL |
Digitale Ausgänge | 4 |
Digitales Ausgangssignal | TTL |
Anschlüsse und Umgebung | C-867.1U |
|---|---|
Motor-/Sensoranschluss | D-Sub 15 (w) |
I/O-Anschluss | Mini-DIN 9-polig (w) |
Anschluss USB | USB-Buchse Mini-B |
Anschluss RS-232 | D-Sub 9 (m) |
Anschluss SPI | DisplayPort |
Anschluss Versorgungsspannung | M8 4-polig (m) |
Betriebsspannung | 24 V DC |
Max. Stromaufnahme | 300 mA plus Motorstrom (max. 2 A) |
Betriebstemperaturbereich | 5 bis 40 °C |
Masse | 1 kg |
