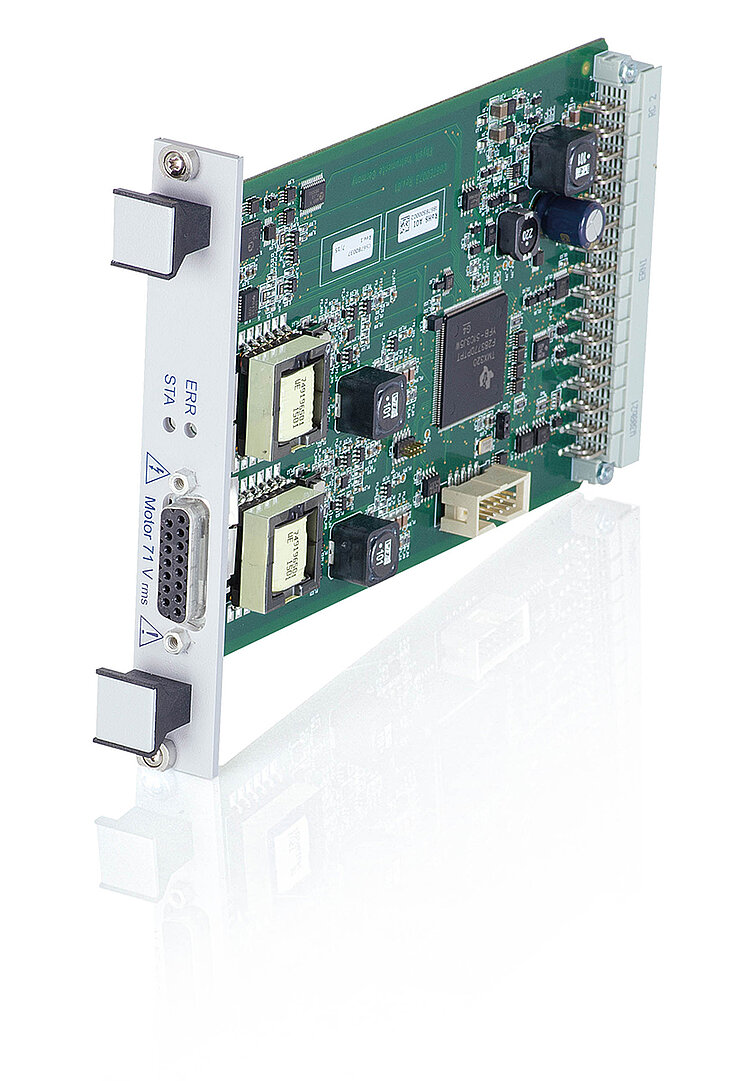

C-867.10C885 PILine®-Controllermodul

Controller für einachsige Positionier- oder Scanningtische, für C-885 PIMotionMaster modulares Mehrachs-Controllersystem

Antriebsarten

PILine®-Motoren der Leistungsklasse 2

Kanäle

1

Reglertyp

Programmierbare PID-Filter, Parameteränderung im Betrieb

Profilgenerator

Trapezförmiges Geschwindigkeitsprofil

Encodereingang

Sin/Cos oder A/B (quadratur, differenziell, 50 MHz) oder BiSS-Interface

Blockiererkennung

Motorstopp, Regelung deaktiviert bei Überschreitung eines programmierbaren Positionsfehlers oder Leistungspegels

Endschalter

2 x TTL

Referenzschalter

1 x TTL

Max. Ausgangsleistung

21 W

Max. Ausgangsspannung

Schnittstelle / Kommunikation

USB oder Ethernet, über Digitales Rechen- und Schnittstellenmodul C-885.M1

Motoranschluss

D-Sub 15-pol. (w)

I/O-Leitungen

Optional mit C-885.iD Digitales Interfacemodul für PIMotionMaster:4 analoge/digitale Eingänge (0 bis 5V/TTL), 4 digitale Ausgänge (TTL)

Befehlssatz

PI General Command Set (GCS)

Bedienersoftware

PIMikroMove®

Softwaretreiber

LabVIEW-Treiber, dynamische Bibliotheken für Windows und Linux

Unterstützte Funktionen

Startup-Makro, Makro, Datenrecorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler

Betriebsspannung, Versorgung über C-885

24 VDC

Max. Stromaufnahme

2 A

Betriebstemperaturbereich

10 bis 40 °C

Masse

172 g

Abmessungen

186,42 mm × 128,4 mm (3 HE) × 19,98 mm (4 TE)
