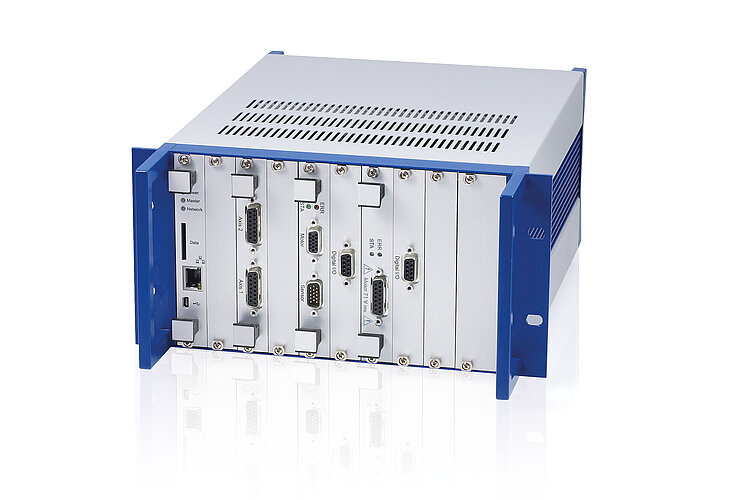

C-885 PIMotionMaster

Rack mit Rechen- und Schnittstellenmodul für modulares Mehrachs-Controllersystem

Einfache Konfiguration und Inbetriebnahme
Modularer Aufbau für vielseitige Erweiterbarkeit
Effiziente Kommunikation mit den Controller-Modulen
Stark reduzierter Verkabelungsaufwand
Platz- und Kosteneinsparungen

Plug-and-Play-Installation der Controller-Module im C-885 PIMotionMaster. Das Rechen- und Schnittstellenmodul kommuniziert mit der PIMikroMove® Software und mit den Controller-Modulen. Es erkennt eigenständig den Typ der vorhandenen Controller-Module. Die Bündelung der Controller-Module in einem Gehäuse sorgt für die interne Kommunikation und reduziert den Verkabelungsaufwand durch die Stromversorgung über ein gemeinsames Netzteil und die externe Kommunikation über eine einzige USB- oder Ethernet-Schnittstelle.

Das System ist einfach skalierbar. Ein zusätzliches Controller-Modul kann in jedem freien Einschub platziert werden und erweitert das Gesamtsystem um die entsprechenden Funktionen. Für jedes Controller-Modul können optional digitale Ein- und Ausgänge installiert werden.

C-863.20C885: Motion-Controller-Modul für DC-Motoren und bürstenlose DC-Motoren
C-867.10C885: Motion-Controller-Modul für PILine® für Piezomotoren der Leistungsklassen 1 und 2
E-861.11C885: Motion-Controller-Modul für NEXACT® Piezomotoren
E-873.10C885: Motion-Controller-Modul für Q‑Motion® piezoelektrische Trägheitsantriebe
C-663.12C885: Motion-Controller-Modul für 2-Phasen-Schrittmotoren
C-891.11C885: Motion-Controller-Modul für PIMag® magnetische Direktantriebe

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2020-12-15

pdf - 221 KB

Version / Datum

2020-12-15

pdf - 222 KB

Version / Datum

2021-01-26

pdf - 264 KB

Download

	C-885.R1	C-885.R4
Funktion	9,5" Chassis für C-885 PIMotionMaster	9,5" Chassis für C-885 PIMotionMaster
Anzahl Karteneinschübe	1 C-885.Mx Modul (erforderlich) 4 Controller-Module (max.)	1 C-885.Mx Modul (erforderlich) 8 Controller-Module (max.)
Abmessungen	269,04 mm × 133,14 mm × 349,5 mm (inkl. Griffe)	269,04 mm × 133,14 mm × 349,5 mm (inkl. Griffe)
Betriebsspannung	24 V DC von externem Netzteil*	24 V DC von externem Netzteil*
Versorgungsspannung für Controller-Module	24 V DC	24 V DC
Stromaufnahme, max.	32 A	32 A
Masse ohne Module	3,2 kg	3,5 kg
Betriebstemperaturbereich	10 bis 40 °C	10 bis 40 °C

	C-885.R2	C-885.R3
Funktion	19" Chassis für C-885 PIMotionMaster	19" Chassis für C-885 PIMotionMaster
Anzahl Karteneinschübe	1 C-885.Mx Modul (erforderlich) 20 Controller-Module (max.)	1 C-885.Mx Modul (erforderlich) 19 Controller-Module (max.)
Abmessungen	Ohne Module: 482,6 mm × 132,55 mm × 265,3 mm Mit Modulen: 482,6 mm × 132,55 mm× 278,55 mm	Ohne Module: 482,6 mm × 132,55 mm × 265,3 mm Mit Modulen: 482,6 mm × 132,55 mm× 278,55 mm
Betriebsspannung	24 V DC von externem Netzteil*	24 V DC von externem Netzteil* optional zusätzlich: 48 V DC von externem Netzteil*
Versorgungsspannung für Controller-Module	24 V DC	24 V DC / 48 V DC
Stromaufnahme, max.	32 A	32 A
Masse ohne Module	2,9 kg	5,08 kg
Betriebstemperaturbereich	10 bis 40 °C	10 bis 40 °C

	C-885.M1
Funktion	Digitales Rechen- und Schnittstellenmodul für C-885 PIMotionMaster
Kommunikations-Schnittstellen	Ethernet, USB
Befehlssatz	PI General Command Set (GCS)
Bedienersoftware	PIMikroMove®
Schnittstellen zur Anwendungsprogrammierung	API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW
Anzeigen	LEDs für Power, Error
Betriebstemperaturbereich	10 bis 40°C
Masse	132 g
Abmessungen	186,42 mm × 128,4 mm (3 HE) × 19,98 mm (4 TE)

* Externes Netzteil nicht im Lieferumfang enthalten

Download Datenblatt downloads

Datenblatt

Version / Datum

2020-12-15

pdf - 221 KB

Version / Datum

2020-12-15

pdf - 222 KB

Version / Datum

2021-01-26

pdf - 264 KB

Download

Dokumentation

C-867.1U Piezomotorcontroller / Treiber, vernetzbar, 1 Kanal, für PILine® Systeme mit D-Sub-Stecker

Version / Datum

2.3.0 2023-06-16

pdf - 8 MB

Version / Datum

2.3.0 2023-06-16

pdf - 8 MB

Dokumentation

C-891 PIMag® Motorcontroller

Version / Datum

2021-01-13

pdf - 1 MB

Version / Datum

2021-01-13

pdf - 1 MB

Dokumentation

C-891 PIMag® Motion Controller

Version / Datum

2020-06-30

pdf - 4 MB

Englisch

Dokumentation

C-885 PIMotionMaster modularer Mehrachs-Controller

Version / Datum

2023-08-17

pdf - 5 MB

Version / Datum

2023-08-17

pdf - 5 MB

Dokumentation

C-663.12C885 Motion-Controllermodul für Schrittmotoren, für C-885 PIMotionMaster

Version / Datum

20201-01-13

pdf - 685 KB

Version / Datum

20201-01-13

pdf - 690 KB

Dokumentation

C-663.12 Mercury Step Schrittmotor-Controller

Version / Datum

2.0.0 2024-10-24

pdf - 6 MB

Version / Datum

2.0.0 2024-10-24

pdf - 6 MB

Dokumentation

C-863.20C885 Motion Controllermodul für DC-Motoren, für C-885 PIMotionMaster

Version / Datum

2021-01-13

pdf - 474 KB

Version / Datum

2021-01-13

pdf - 463 KB

Dokumentation

C-863.11 Mercury DC-Motorcontroller

Version / Datum

2013-03-21

pdf - 3 MB

Version / Datum

2013-03-21

pdf - 3 MB

Dokumentation

C-867.10C885 Motion Controllermodul für PILine®, für C-885 PIMotionMaster

Version / Datum

2021-01-13

pdf - 512 KB

Version / Datum

2021-01-13

pdf - 509 KB

Dokumentation

E-861.11C885 Controllermodul für NEXACT®, für C-885 PIMotionMaster

Version / Datum

2021-01-13

pdf - 901 KB

Version / Datum

2021-01-13

pdf - 908 KB

Dokumentation

E-861 NEXACT® Controller

Version / Datum

2023-02-28

pdf - 6 MB

Englisch

Dokumentation

E-873.10C885 Controllermodul für Q-Motion®, für C-885 PIMotionMaster

Version / Datum

2021-01-13

pdf - 733 KB

Version / Datum

2021-01-13

pdf - 760 KB

Dokumentation

E-873.1AT Q-Motion® Controller

Version / Datum

2024-10-24

pdf - 6 MB

Version / Datum

2024-10-24

pdf - 6 MB

3-D-Modelle

zip - 40 MB

Softwaredateien

Version / Datum

2.9.0.5, 2024-10

zip - 801 MB

Softwaredateien

Version / Datum

2.9.0.5, 2024-10

pdf - 322 KB

Englisch

Allgemeine Softwaredokumentation

Einen Controller C-887 von PI in TwinCAT 3.1 implementieren

Version / Datum

2024-06-05

pdf - 1 MB

Allgemeine Softwaredokumentation

PI GCS2 Driver Library for NI LabVIEW

Version / Datum

7.0.1 2021-03-03

pdf - 3 MB

Englisch

Allgemeine Softwaredokumentation

Aktualisierung von PI-Software mit dem PIUpdateFinder

Version / Datum

2024-06-04

pdf - 416 KB

Version / Datum

2024-06-04

pdf - 422 KB

Allgemeine Softwaredokumentation

PI GCS DLL

Version / Datum

2024-06-07

pdf - 3 MB

Englisch

Allgemeine Softwaredokumentation

PI MATLAB Driver GCS 2.0

Version / Datum

1.2.0 2019-03-22

pdf - 1 MB

Version / Datum

1.2.0 2019-03-22

pdf - 1 MB

Allgemeine Softwaredokumentation

GCS Array Data Format

Version / Datum

1.2.1

pdf - 153 KB

Englisch

Allgemeine Softwaredokumentation

PIMikroMove

Version / Datum

2024-10-23

pdf - 6 MB

Englisch

Allgemeine Softwaredokumentation

PI Software on ARM-Based Platforms

Version / Datum

2023-05-08

pdf - 276 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

C-885.M1

Digitales Rechen- und Schnittstellenmodul für PIMotionMaster , mit TCP/IP- und USB-Schnittstelle

Auf die Anfrageliste Von der Anfrageliste entfernen

C-885.R1

9,5"-Rack für PIMotionMaster , Versorgung von bis zu 4 Controller-Modulen mit 24 V Betriebsspannung

Auf die Anfrageliste Von der Anfrageliste entfernen

C-885.R2

19''-Rack für PIMotionMaster , Versorgung von bis zu 20 Controller-Modulen mit 24 V Betriebsspannung

Auf die Anfrageliste Von der Anfrageliste entfernen

C-885.R3

19''-Rack für PIMotionMaster , Versorgung von bis zu 19 Controller-Modulen mit 24 V / 48 V Betriebsspannung, vorkonfiguriert für 24 V-Betrieb aller Module

Auf die Anfrageliste Von der Anfrageliste entfernen

C-885.R4

9,5"-Rack für PIMotionMaster , Versorgung von bis zu 8 Controller-Modulen mit 24 V Betriebsspannung

Auf die Anfrageliste Von der Anfrageliste entfernen

C-885.PS

Weitbereichsnetzteil für PIMotionMaster, 24 V DC, 10 A

Auf die Anfrageliste Von der Anfrageliste entfernen

C-885.ID

Digitales Interfacemodul für PIMotionMaster

Auf die Anfrageliste Von der Anfrageliste entfernen

C-885.AA01

Adapterkarte von C-891.11C885 auf C-885.iD im PIMotionMaster
