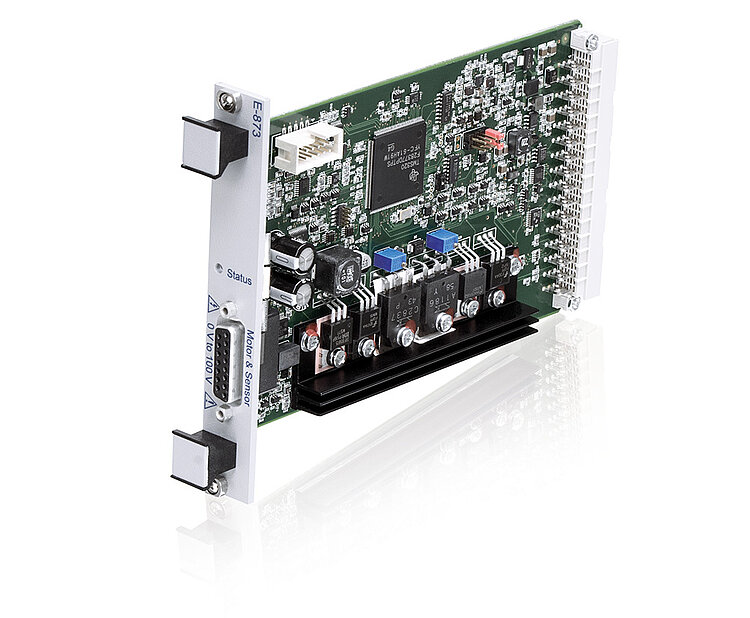

E-873.10C885 Q-Motion® Controller-Modul für C-885 PIMotionMaster
Für piezoelektrische Trägheitsantriebe, 1 Achse
- Breitbandiger Encodereingang
- Makroprogrammierbar für Stand-Alone-Betrieb
- Schnelle Inbetriebnahme durch ID-Chip-Erkennung
- Datenrekorder
- PID-Regler, Parameteränderung im Betrieb
Digitaler Servocontroller für Piezoträgheitsantriebe
Integrierte Leistungsendstufe und Spannungsgenerator für Piezoträgheitsantriebe. Punkt-zu-Punkt-Bewegung, trapezförmiges Geschwindigkeitsprofil, Aktormodus für nanometergenaue Positionierung an der Zielposition. 1 Achse.
Encodereingang
Differenzielle Signalübertragung für analoge (sin/cos) Encodersignale, BiSS-Schnittstelle für absolute Encoder.
Umfangreiche Funktionalität, Softwareunterstützung
Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. ID-Chip-Erkennung für schnelle Inbetriebnahme. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.
Plug-and-Play Installation im C-885 PIMotionMaster
Kann in jedem freien Einschub platziert werden. Automatische Erkennung und externe Kommunikation (USB, Ethernet) durch das Rechen- und Schnittstellenmodul des C-885. Erweiterbar um optionale digitale Ein- und Ausgänge. Stromversorgung über das Netzteil des C-885.
Spezifikationen
Spezifikationen
E-873.10C885 | |
---|---|
Funktion | Q‑Motion® Controller-Modul für Positioniersysteme mit Piezoträgheitsantrieben, auch geeignet für geregelte PiezoMikes für C-885 PIMotionMaster modulares Mehrachs-Controllersystem |
Achsen | 1 |
Unterstützte Funktionen | Punkt-zu-Punkt-Bewegung. Startup-Makro. Datenrekorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler. Interne Sicherheitsschaltung: Watchdog Timer. ID-Chip-Erkennung. |
Bewegung und Regler | E-873.10C885 |
---|---|
Reglertyp | PID-Regler, Parameteränderung im Betrieb |
Encodereingang | Analoge Encodereingänge Sinus-Cosinus, Interpolation bis 20000. Interpolationselektronik voreingestellt für differentielle Übertragung, 1 Vppund 2,5 V Offset des Encodersignals. BiSS-Schnittstelle für absolute Encoder. |
Blockiererkennung | Automatischer Motorstopp |
Eingang Endschalter | 2 × TTL (Pull-Up / Pull-Down, programmierbar) |
Eingang Referenzschalter | 1 × TTL für integrierte Referenz im Encoder |
Schnittstellen und Bedienung | E-873.10C885 |
---|---|
Kommunikations-Schnittstellen | USB oder Ethernet, über Digitales Rechen- und Schnittstellenmodul C-885.M1 / C-885.M2 |
Motoranschluss/Sensoranschluss | D-Sub 15 (f) |
I/O-Leitungen | Optional mit C-885.iD Digitales Interfacemodul für PIMotionMaster: 4 analoge/digitale Eingänge (0 bis 5V/TTL), 4 digitale Ausgänge (TTL) |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW |
