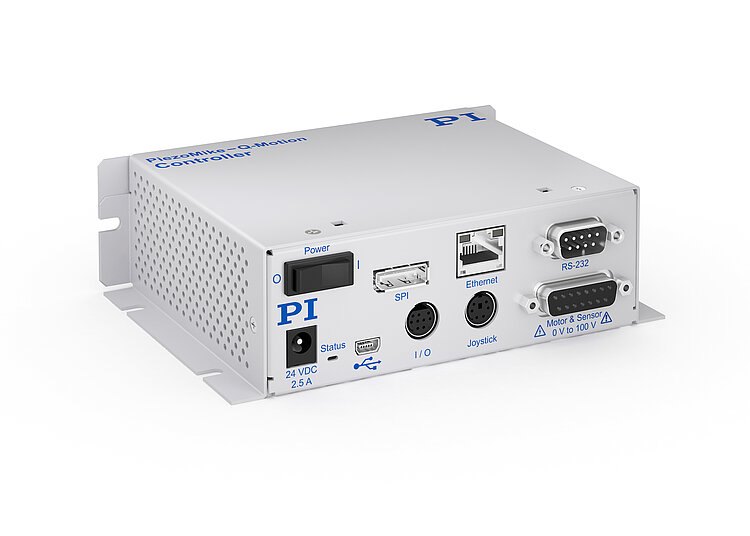

E-873 Q-Motion® Servocontroller, 1 Achse
Für piezoelektrische Trägheitsantriebe, SPI-, TCP/IP-, USB-, RS-232-Schnittstelle
- Breitbandiger Encodereingang
- Makroprogrammierbar für Stand-Alone-Betrieb
- Schnelle Inbetriebnahme durch ID-Chip-Erkennung
- Datenrekorder
- Digitale Ein- und Ausgänge (TTL)
- Joystick für manuelle Bedienung
Digitaler Servocontroller für Piezoträgheitsantriebe
Integrierte Leistungsendstufe und Spannungsgenerator für Piezoträgheitsantriebe. Punkt-zu-Punkt-Bewegung, trapezförmiges Geschwindigkeitsprofil, Aktormodus für nanometergenaue Positionierung an der Zielposition. 1 Achse.
Encodereingänge
Differenzielle Signalübertragung für digitale (A/B) oder analoge (sin/cos) Encodersignale. BiSS-Schnittstelle für absolute Encoder. Eingänge für TTL-Signale für End- und Referenzschalter.
Schnittstellen
USB, RS-232, TCP/IP und SPI für Kommandierung. I/O-Leitungen (analog/digital) für Automatisierung. Anschluss für analogen Joystick.
Umfangreiche Funktionalität, Softwareunterstützung
Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. ID-Chip-Erkennung für schnelle Inbetriebnahme. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für NI LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.

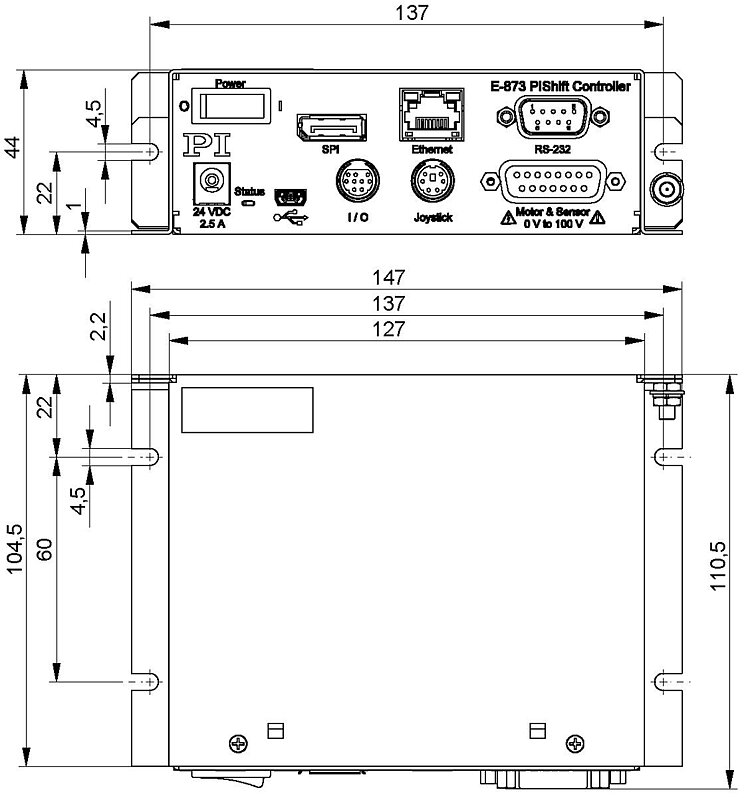

Spezifikationen
Spezifikationen
E-873.1AT | |
---|---|
Funktion | Q‑Motion® Controller für Positioniersysteme mit Piezoträgheitsantrieben, auch geeignet für geregelte PiezoMikes Tischgerät mit Möglichkeit zur Schaltschrank-Montage |
Achsen | 1 |
Unterstützte Funktionen | Startup-Makro. Datenrekorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler. Interne Sicherheitsschaltung: Watchdog Timer. ID-Chip-Erkennung. |
Bewegung und Regler | E-873.1AT |
---|---|
Reglertyp | PID-Regler, Parameteränderung im Betrieb |
Servozykluszeit | 50 µs |
Dynamikprofil | Trapezförmiges Geschwindigkeitsprofil. Punkt-zu-Punkt-Bewegung. |
Encodereingang | Analoge Encodereingänge Sinus-Cosinus, Interpolation bis 20000. Interpolationselektronik voreingestellt für differenzielle Übertragung, 1 Vppund 2,5 V Offset des Encodersignals. BiSS-Schnittstelle für absolute Encoder. |
Blockiererkennung | Automatischer Motorstopp |
Eingang Endschalter | 2 × TTL (Pull-Up / Pull-Down, programmierbar) |
Eingang Referenzschalter | 1 × TTL für integrierte Referenz im Encoder |
Schnittstellen und Bedienung | E-873.1AT |
---|---|
Kommunikations-Schnittstellen | TCP/IP: RJ45/Ethernet; USB: Mini-B; RS-232: D-sub 9 (m); SPI |
Motor-/Sensoranschluss | D-Sub 15 (f) |
I/O-Leitungen | 4 analoge / digitale Eingänge, 4 digitale Ausgänge |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | API für C / C++ / C# / VB.NET / MATLAB / Python, Treiber für NI LabVIEW |
Manuelle Bedienhilfen (optional) | Analoger Joystick |
