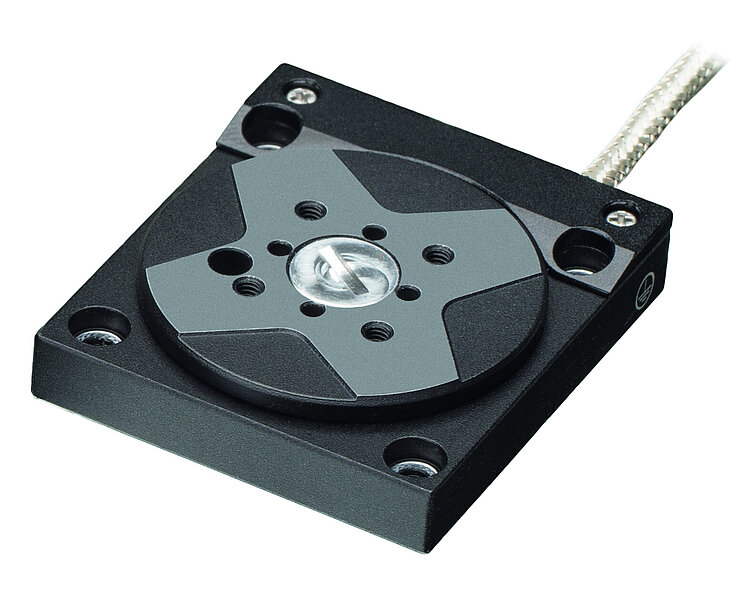

Q-632 Q‑Motion® Rotationstisch

Kompakt durch Piezomotor: 30 mm Durchmesser des Drehtellers

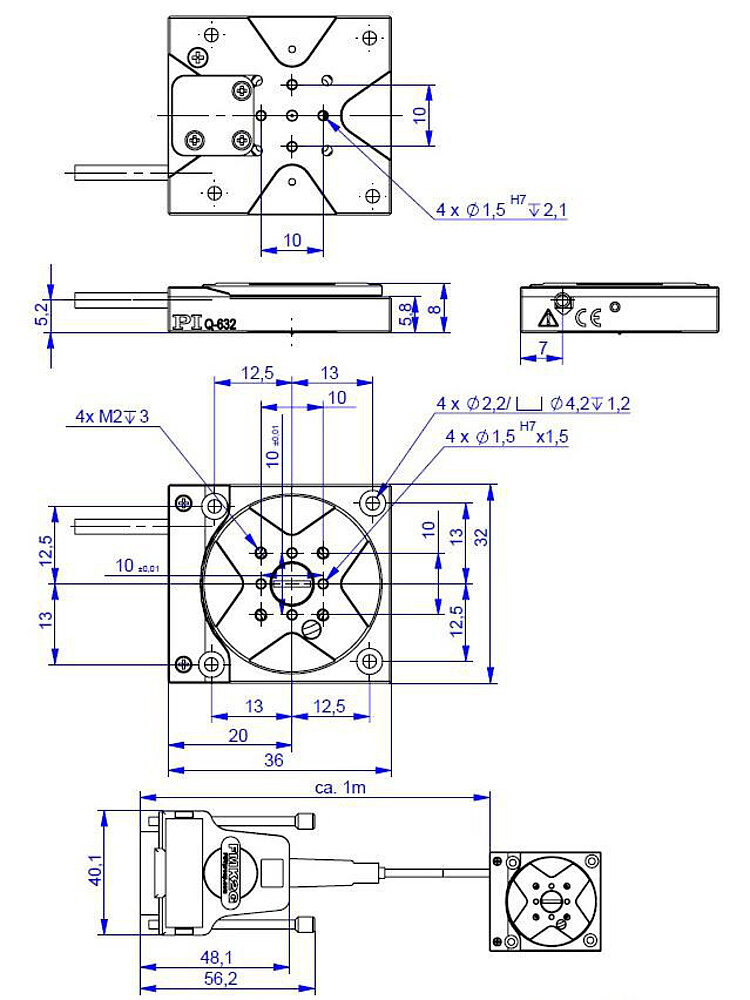

  • Nur 32 mm breit und 8 mm hoch
  • Direkte Positionsmessung mit inkrementellem Encoder mit 0,75 µrad Auflösung
  • Bis zu 3 µrad kleinste Schrittweite
  • Rotationsbereich >360°
  • Geschwindigkeit 45 °/s
Q-632 Q‑Motion® Rotationstisch
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Piezoelektrischer Trägheitsantrieb

Piezoträgheitsantriebe sind platzsparende und preiswerte piezobasierte Antriebe mit relativ hohen Haltekräften und prinzipiell unbegrenztem Stellweg. Das Trägheitsantriebsprinzip basiert auf einem einzelnen piezoelektrischen Aktor, der über die Treiberelektronik mit einer modifizierten Sägezahnspannung angesteuert wird. Der Aktor dehnt sich langsam aus und nimmt einen Läufer mit. Die darauf folgende schnelle Kontraktion des Aktors kann der Läufer aufgrund seiner Trägheit nicht nachvollziehen und verharrt auf seiner Position. Mit einer Betriebsfrequenz von bis zu 20 kHz erreichen direkt auf den Läufer wirkende Antriebe Geschwindigkeiten bis max. 45 °/s.

Einsatzgebiete

Mikromontage, Photonik, Optische Justage, Mikroskopie, Beamline-Instrumentierung, Halbleitertechnik, Testanwendungen.

Spezifikationen

Datenblatt

Datenblatt Q-632

Version / Datum
2020-06-24
pdf - 362 KB
Version / Datum
2020-06-24
pdf - 364 KB
Version / Datum
2021-01-14
pdf - 344 KB

Downloads

Produktmitteilung

Produktmitteilung

Product Change Notification Q-xxx; N-765

Version / Datum
2019-03-26
pdf - 435 KB
Englisch

Datenblatt

Datenblatt

Datenblatt Q-632

Version / Datum
2020-06-24
pdf - 362 KB
Version / Datum
2020-06-24
pdf - 364 KB
Version / Datum
2021-01-14
pdf - 344 KB

Dokumentation

Dokumentation

Kurzanleitung MP139EK

Q-Motion® Positionierer: Q-5xx, Q-6xx

Version / Datum
4.3.0 03/2024
pdf - 626 KB
Version / Datum
4.3.0 03/2024
pdf - 661 KB
Dokumentation

Benutzerhandbuch MP129

Q-632 Q-Motion Miniatur-Drehtisch mit 30 mm Durchmesser, piezoelektrischer Trägheitsantrieb

Version / Datum
1.1.4 2022-07-05
pdf - 2 MB
Version / Datum
1.1.4 2022-07-05
pdf - 2 MB

3-D-Modelle

3-D-Modelle

Q-632 3D-Modell

zip - 2 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
