U-624 PILine® Rotationstisch

U-624 PILine® Rotationstisch

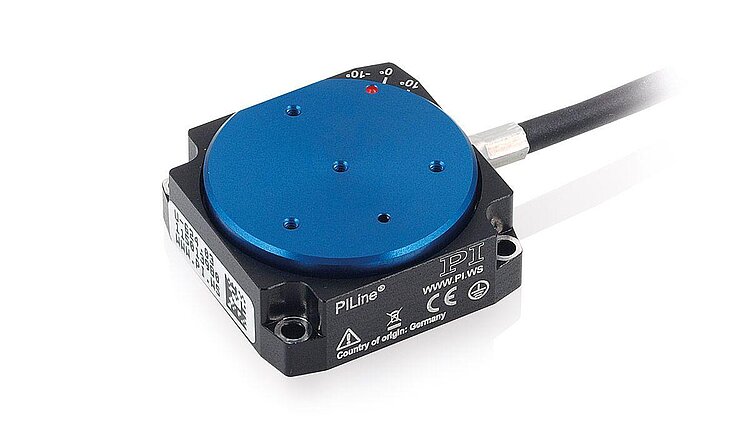

Miniaturtisch mit Ultraschall-Piezomotor

Äußerst platzsparend: Kantenlänge nur 30 mm, Höhe 12 mm
Positioniert kleine Lasten schnell und präzise: Geschwindigkeit bis 720 °/s, kleinste Schrittweite bis 105 µrad
Unbegrenzter Rotationsbereich >360°
Antriebsmoment 10 mNm
Selbsthemmend im ausgeschalteten Zustand: Spart Energie und verringert die Wärmeentwicklung
Leicht und geräuscharm

Angebot / Bestellung

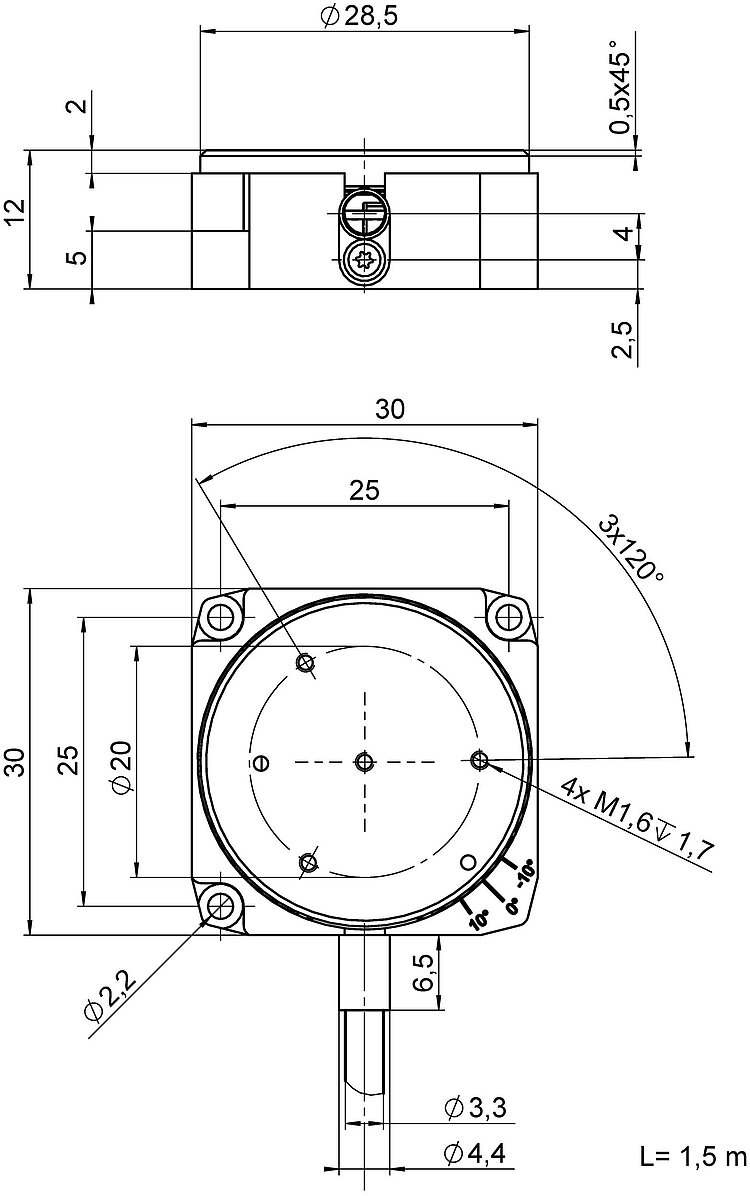

U-624, Abmessungen in mm

Mehrachsenaufbau aus zwei U-521 Linearverstellern und einem U-624 Rotationsversteller, ohne Adapterplatte

PILine® Positionierer sind besonders für Anwendungen geeignet, die eine schnelle und präzise Positionierung erfordern. Der selbsthemmende Antrieb hält die Position im ausgeschalteten Zustand mechanisch stabil. Energieverbrauch und Wärmeentwicklung können somit erheblich verringert werden. Anwendungen mit geringer Einschaltdauer, die batteriebetrieben oder wärmeempfindlich sind, profitieren von diesen Eigenschaften. Die Achsenposition wird mit einem Encoder gemessen, und ein optischer Referenzschalter ermöglicht zuverlässig wiederholbare Bewegungen. Das piezomotorische Antriebsprinzip und dessen elektrische Ansteuerung sind preisgünstig und können kundenspezifisch ausgelegt werden.

Wesentlicher Bestandteil eines PILine® Ultraschall-Piezomotors ist ein Piezoaktor, der über ein Kopplungselement gegen einen beweglich geführten Läufer vorgespannt ist. Der piezokeramische Aktor wird mit einer hochfrequenten Wechselspannung zu Ultraschallschwingungen zwischen 100 und 200 kHz angeregt. Die Deformation des Aktors führt zu einer periodischen, diagonalen Bewegung des Kopplungselements zum Läufer. Je Zyklus beträgt der erzeugte Vorschub wenige Nanometer, die hohen Frequenzen führen zu den hohen Geschwindigkeiten. Die Vorspannung des piezokeramischen Aktors gegen den Läufer sorgt für die Selbsthemmung des Antriebs im Stillstand und im ausgeschalteten Zustand.

Kontaktlose optische Encoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.

Mikromanipulation, Automatisierung, Biotechnologie, Probenmanipulation, Probenpositionierung, optische Messtechnik

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2023-02-07

pdf - 591 KB

Version / Datum

2023-02-07

pdf - 593 KB

Version / Datum

2018-11-05

pdf - 775 KB

Bewegen	U-624.03	Toleranz
Aktive Achsen	θZ
Rotationsbereich in θZ	> 360 °
Maximale Winkelgeschwindigkeit in θZ	720 °/s
Positionieren	U-624.03	Toleranz
Integrierter Sensor	Inkrementelles Winkelmesssystem
Bidirektionale Wiederholgenauigkeit in θZ	± 210 µrad	typ.
Kleinste Schrittweite in θZ	105 µrad	typ.
Sensorauflösung, rotatorisch	35 µrad
Referenzschalter	Optisch
Antriebseigenschaften	U-624.03	Toleranz
Antriebstyp	PILine® Piezomotor, Leistungsklasse 1
Antriebsmoment in Uhrzeigerrichtung in θZ	0,01 N·m	max.
Antriebsmoment gegen die Uhrzeigerrichtung in θZ	0,01 N·m	max.
Mechanische Eigenschaften	U-624.03	Toleranz
Lagertyp	Kugellager
Haltemoment in θZ, passiv	0,01 N·m	min.
Zulässige Druckkraft in Z	1 N	max.
Gesamtmasse	130 g	±5 %
Material	Aluminium eloxiert
Anschlüsse und Umgebung	U-624.03	Toleranz
Betriebstemperaturbereich	0 bis 40 °C
Anschluss	D-Sub 15-polig (m)
Kabellänge	1,5 m	+200/ -0 mm
Empfohlene Controller / Treiber	C-867.1U, C-867.10C885, C-867.2U2
