P-736.ZR1S
PInano® Z-Piezoscannersystem, 100 µm, freie Apertur für Objektträger, piezoresistive Sensoren, mit USB-Digitalcontroller
P-736 PInano® Z-Mikroskopiescanner
Preisgünstig, mit flachem Profil
- Einschwingzeit bis 5 ms
- Niedrige Bauhöhe von 20 mm für einfache Integration
- Stellweg 100 µm oder 200 µm
- Freie Apertur 93 mm × 65 mm

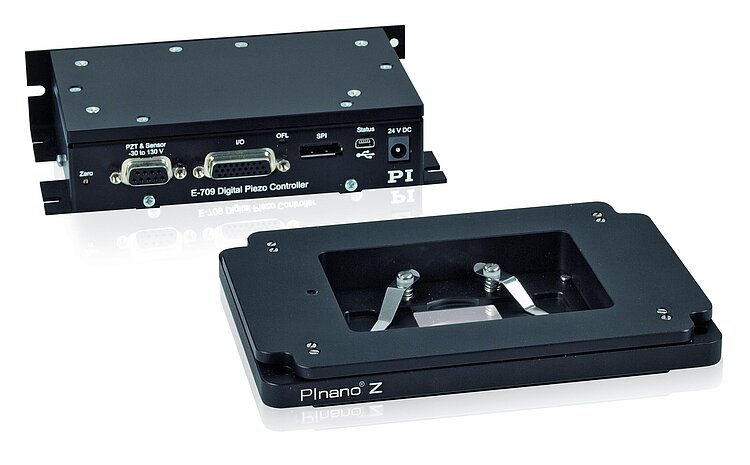

- Digitaler Piezoservocontroller E-709 im Lieferumfang enthalten
- USB, RS-232, analoge Schnittstellen

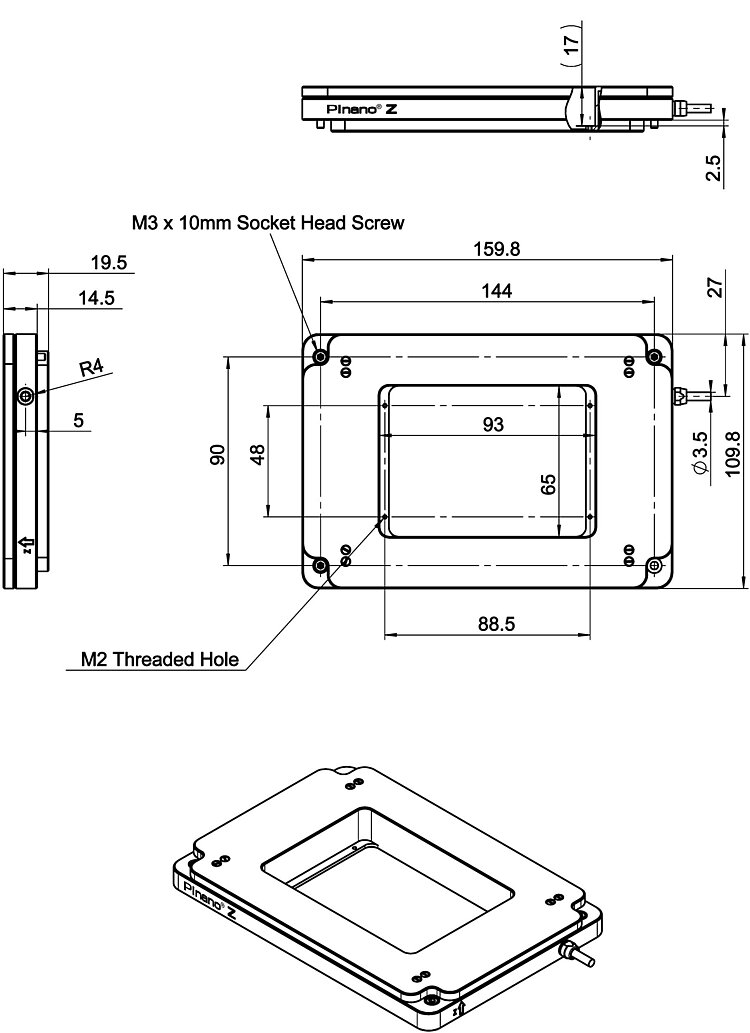

P-736, Abmessungen in mm
Kundenspezifische Versionen sind möglich. Das obige Beispiel zeigt eine P-736-Version mit besonders großer Apertur. Der P-736 ist auf einem Kreuztisch montiert, der von PILine® Piezomotoren angetrieben wird.

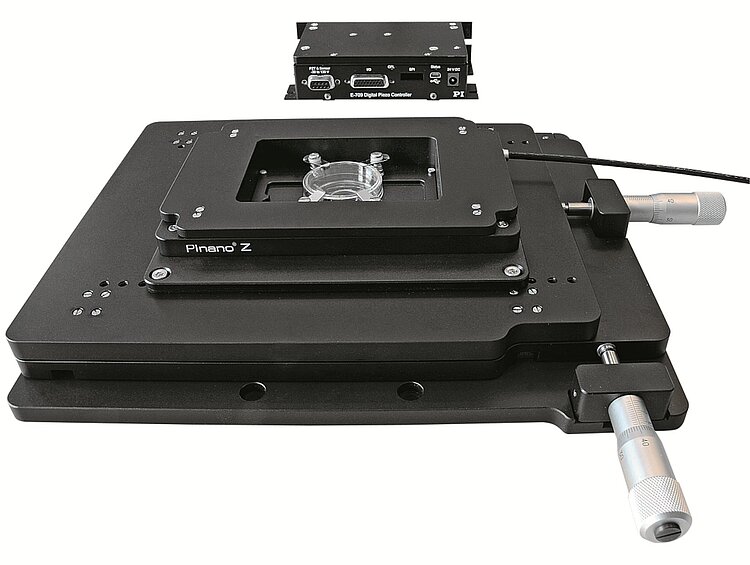

Der PInano® Z-Scanner lässt sich mit dem Mikroskoptisch M-545 kombinieren, der über einen Stellweg von 25 mm × 25 mm verfügt.
P-736 PInano® Z-Mikroskopiescanner
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Einsatzgebiete
- Superresolution-Mikroskopie
- Lichtscheibenmikroskopie
- Konfokale Mikroskopie
- 3-D-Imaging
- Screening
- Interferometrie
- Messtechnik
- Autofokus-Systeme
- Biotechnologie
- Halbleitertests
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Automatische Konfiguration und schneller Komponentenaustausch
Mechanik und Controller können beliebig kombiniert und schnell ausgetauscht werden. Alle Servo- und Linearisierungsparameter sind im ID-Chip des D-Sub-Steckers der Mechanik gespeichert. Die Auto-Calibration-Funktion der Digitalcontroller verwendet diese Daten automatisch bei jedem Einschalten des Controllers.
Umfangreiche Software für raschen Beginn des produktiven Betriebs
Dank Unterstützung von MATLAB und NI LabVIEW sowie aller gängigen Betriebssysteme (Windows, Linux und macOS) gelingt die Integration in nahezu jede Umgebung – schnell und effizient. Ausgereifte Programmierbeispiele und Software-Tools wie PIMikroMove® verkürzen die Zeit bis zum produktiven Betrieb erheblich.
Spezifikationen
Spezifikationen
P-736.ZR1S | P-736.ZR2S | Einheit | Toleranz | |
|---|---|---|---|---|
Aktive Achsen | Z | Z | ||
Bewegung und Positionieren | ||||
Integrierter Sensor | Piezoresistiv | Piezoresistiv | ||
Stellweg, geregelt | 100 | 200 | µm | |
Auflösung, ungeregelt | 0,2 | 0,4 | nm | typ. |
Auflösung, geregelt | 0,4 | 0,7 | nm | typ. |
Mechanische Eigenschaften | ||||
Einschwingzeit (10 % Schrittweite) | 5 | 7 | ms | |
Belastbarkeit | 500 | 500 | g | max. |
Antriebseigenschaften | ||||
Piezokeramik | PICMA® P-885 | PICMA® P-885 | ||
Anschlüsse und Umgebung | ||||
Betriebstemperaturbereich | 15 bis 40 | 15 bis 40 | °C | |
Material | Aluminium | Aluminium | ||
Masse | 550 | 550 | g | ±5 % |
Kabellänge | 1,5 | 1,5 | m | ±10 mm |
Piezocontroller | E-709 (im Lieferumfang enthalten) | |||
Schnittstelle / Kommunikation | USB, RS-232, SPI | |||
I/O-Stecker | HD-D-Sub 26 1× Analogeingang 0 bis10 V 1× Sensormonitor 0 bis10 V 1× Digitaleingang (LVTTL, programmierbar) 1× Analogausgang 5× Digitalausgang (LVTTL, 3× vordefiniert, 2× programmierbar) | |||
Befehlssatz | PI General Command Set (GCS) | |||
Bedienersoftware | PIMikroMove® | |||
Softwaretreiber | NI LabVIEW-Treiber, dynamische Bibliotheken für Windows und Linux | |||
Unterstützte Funktionen | Funktionsgenerator, Datenrecorder, Auto Zero, Trigger I/O, MATLAB, µManager | |||
Abmessungen Controller | 160 mm × 96 mm × 33 mm | |||
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
