PInano® Trak XYZ-Piezotrackingsystem; freie Apertur für Objektträger; 70 µm × 70 µm × 50 µm Stellweg (X × Y × Z); Direktantrieb; piezoresistiv, indirekte Positionsmessung; D-Sub 37 (m)-Stecker; 1,7 m Kabellänge; mit USB-Digitalcontroller

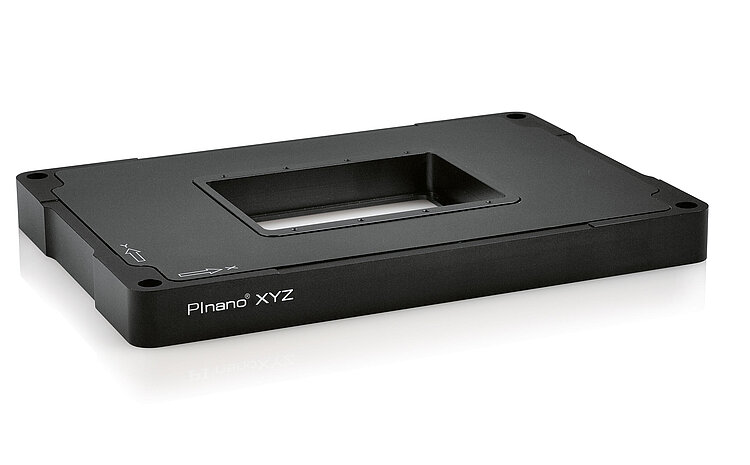

P-545.3D8S PInano® Trak Piezotrackingsystem
Schneller XY(Z)-Tisch für die hochdynamische Mikroskopie
- Kurze Ansprechzeit <5 ms mit Sub-nm-Auflösung: Ideal für Tracking
- Inklusive E-727 USB-Controller und Software
- Stellwege bis 70 µm × 70 µm × 50 µm
- Niedrige Bauhöhe für einfache Integration: 20 mm
- Versenkte Einlegerahmen, Objektivrevolver frei drehbar

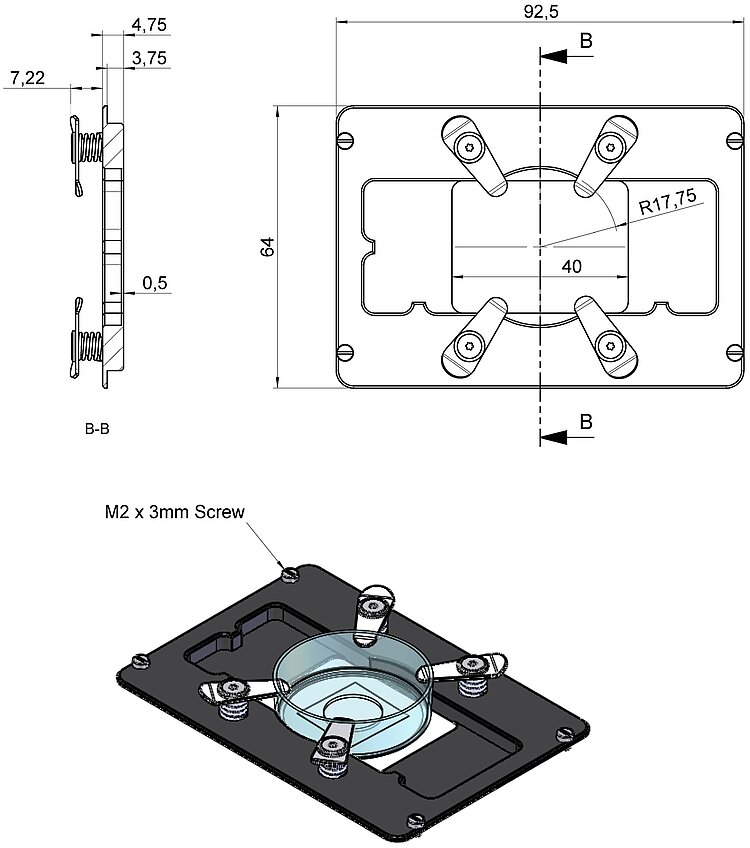

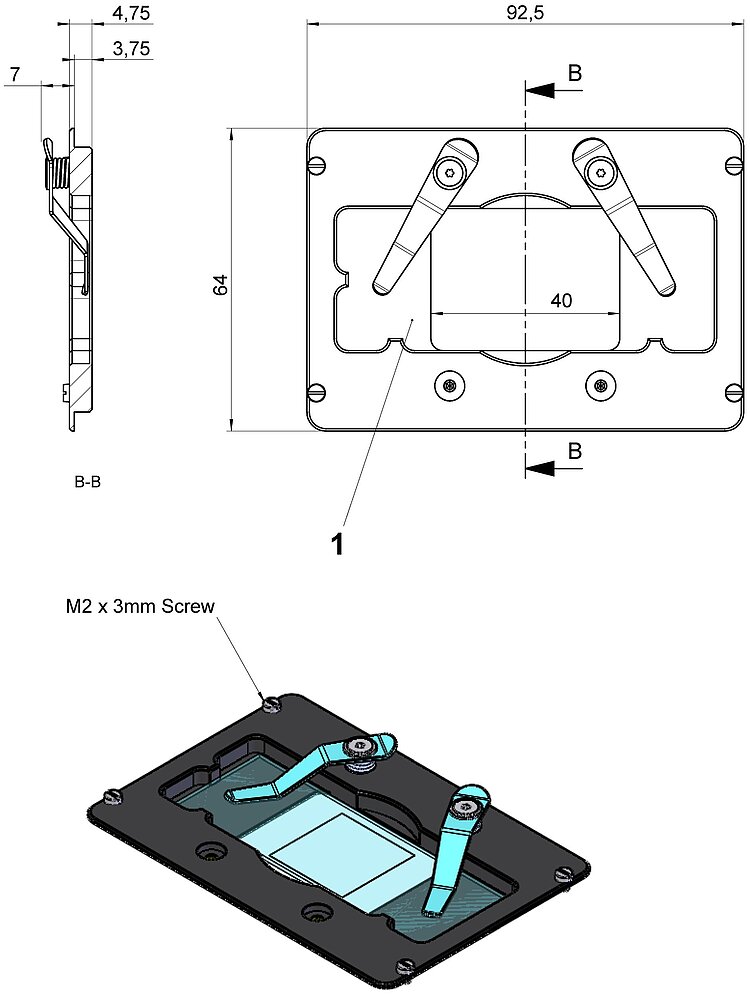

- Umfangreiches optionales Zubehör
- Kostenoptimiertes Design

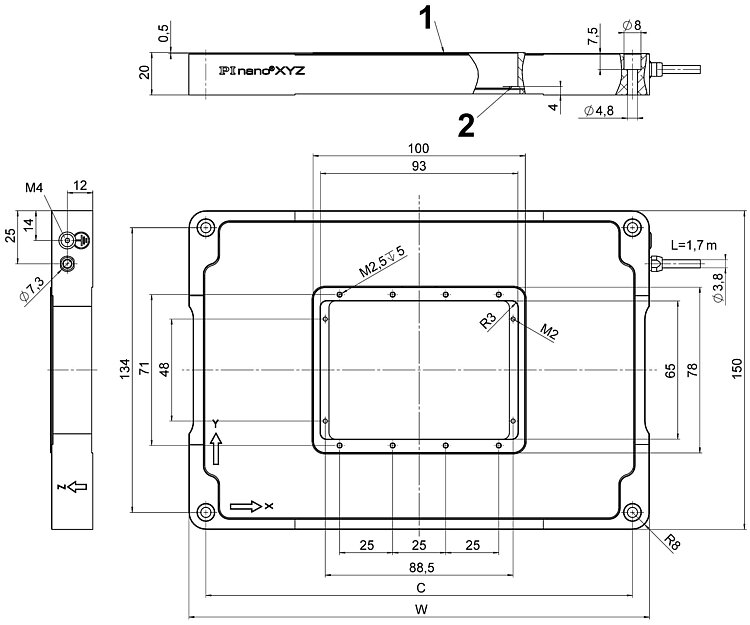

System P-545.3D8S, bestehend aus Piezotisch P-545.3D8H und Controller E-727.3RDAP
Einsatzgebiete
- Tracking
- Hochauflösende Mikroskopie
- Inverse Mikroskopie
- Screening
- Konfokale Mikroskopie
- Biotechnologie
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Umfangreiche Software für raschen Beginn des produktiven Betriebs
Dank Unterstützung von MATLAB und NI LabVIEW sowie aller gängigen Betriebssysteme (Windows, Linux und macOS) gelingt die Integration in nahezu jede Umgebung – schnell und effizient. Ausgereifte Programmierbeispiele und Software-Tools wie PIMikroMove® verkürzen die Zeit bis zum produktiven Betrieb erheblich.
Spezifikationen
Spezifikationen
Bewegen | P-545.3D8S | Toleranz |
---|---|---|
Aktive Achsen | X ǀ Y ǀ Z | |
Stellweg in X | 70 µm | |
Stellweg in Y | 70 µm | |
Stellweg in Z | 50 µm | |
Positionieren | P-545.3D8S | Toleranz |
Integrierter Sensor | Piezoresistiv, indirekte Positionsmessung | |
Systemauflösung | < 1 nm | typ. |
Antriebseigenschaften | P-545.3D8S | Toleranz |
Antriebstyp | PICMA® | |
Elektrische Kapazität in X | 12 µF | ±20 % |
Elektrische Kapazität in Y | 12 µF | ±20 % |
Elektrische Kapazität in Z | 24 µF | ±20 % |
Mechanische Eigenschaften | P-545.3D8S | Toleranz |
Resonanzfrequenz in X, unbelastet | 1 kHz | |
Resonanzfrequenz in Y, unbelastet | 1 kHz | |
Resonanzfrequenz in Z, unbelastet | 0,8 kHz | |
Zulässige Druckkraft in Z | 100 N | max. |
Zulässige Zugkraft in Z | 30 N | max. |
Führung | Festkörpergelenksführung mit Direktantrieb | |
Gesamtmasse | 1,2 kg | ±5 % |
Material | Aluminium | |
Anschlüsse und Umgebung | P-545.3D8S | Toleranz |
Betriebstemperaturbereich | 15 bis 40 °C | |
Anschluss | D-Sub 37 (m) | |
Kabellänge | 1,7 m | +10 cm |
Zulässige Druckkraft in Z: Die empfohlene Last für den dynamischen Betrieb beträgt 0,5 kg (max.). Mit weniger Last ist eine höhere Dynamik möglich.
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
