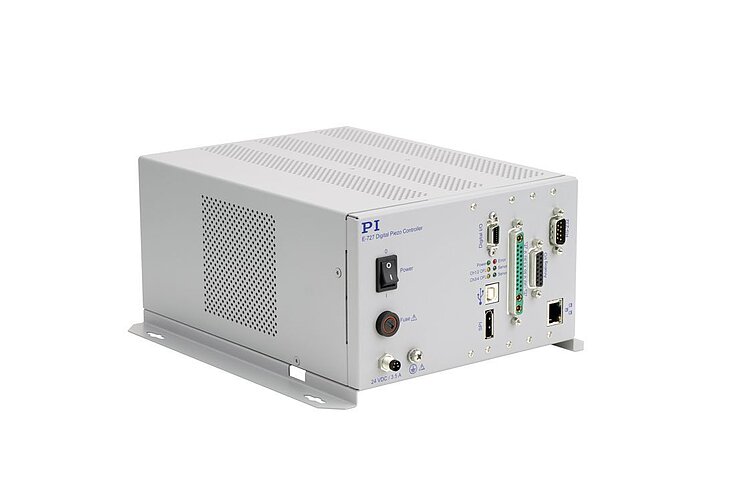

E-727.3CD
Digitaler Mehrkanal-Piezocontroller, 3 Achsen, -30 V bis +130 V, kapazitive Sensoren, D-Sub 25W3-Buchse
E-727.x • E-727.xAP Digitaler Mehrkanal-Piezocontroller
Für Nanopositioniersysteme mit kapazitiven, piezoresistiven oder DMS-Sensoren
- 20 kHz Abtastrate Regelung
- Option für erhöhten Ausgangsstrom
- Schnittstellen: TCP/IP, USB und RS-232
- Optionale analoge Ein- und Ausgänge
- ID-Chip-Erkennung für automatischen Abgleich des Controllers auf den Piezopositionierer
- Linearisierung mittels Polynomen 4. Ordnung
E-727.xxx, E-727.xxxA: Abmessungen in mm

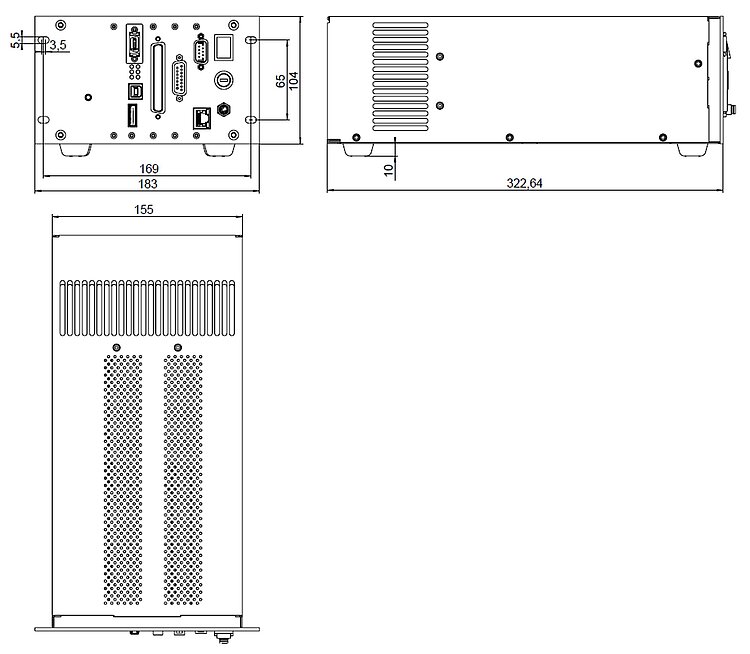

E-727.xxxP, E-727.xxxAP: Abmessungen in mm
E-727.xxx, E-727.xxxA: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

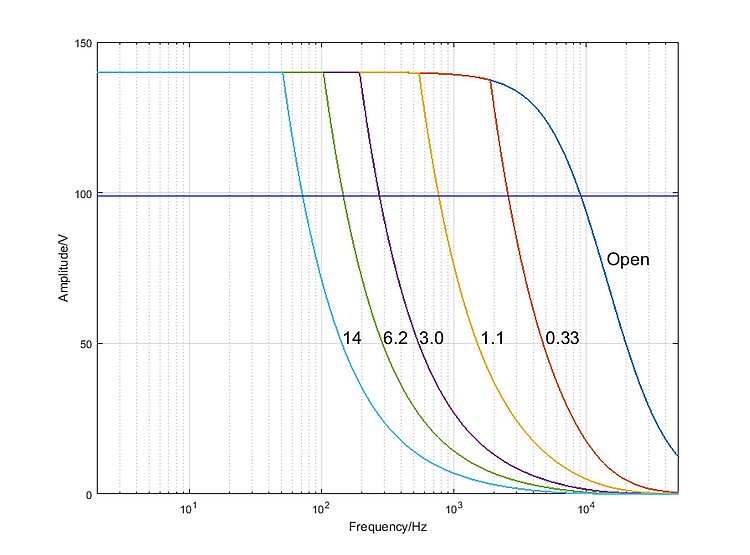

E-727.xxxP, E-727.xxxAP: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF
E-727.x • E-727.xAP Digitaler Mehrkanal-Piezocontroller
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Digitaler Controller für piezobasierte Nanopositioniersysteme
Integrierte, rauscharme Leistungsendstufen für PICMA® Piezoaktoren. Ausgangsspannung -30 V bis +130 V. Unterstützt Nanopositioniersysteme mit DMS-Sensoren, kapazitiven Sensoren oder piezoresistiven Sensoren. P-I-Regler mit 2 Notchfiltern. Linearisierung durch Polynome 4. Ordnung. Optionale Dynamische Digitale Linearisierung (DDL). Auslieferung inkl. Weitbereichsnetzteil, USB- und RS-232-Kabel.
Hohe Dynamik
Erhöhter Ausgangsstrom (optional) für dynamische Anwendungen, die einen hohen Spitzenstrom erfordern.
Umfangreiche Funktionalität
ID-Chip für schnelle Inbetriebnahme und Austauschbarkeit der Systemkomponenten. Datenrekorder, Funktionsgenerator, Makros. Umfangreiche Softwareunterstützung, z. B. zur Verwendung mit C, C++, C#, NI LabVIEW oder MATLAB.
Schnittstellen
TCP/IP, USB, RS-232, SPI. Je 4 analoge Eingänge und Ausgänge (optional) für externe Sensoren, Sollwertvorgaben oder externe Verstärker. Je 4 digitale Ein- und Ausgänge.
Spezifikationen
Spezifikationen
| Grundlegendes | E-727.3CD | E-727.3CDA | E-727.3CDAP | E-727.3CDP | E-727.3RD | E-727.3RDA | E-727.3RDAP | E-727.3RDP | E-727.3SD | E-727.3SDA | E-727.3SDAP | E-727.3SDP | E-727.4RD | E-727.4SD | E-727.4SDP | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gehäuseform | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | Tischgerät | |
| Antriebstyp | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | |
| Achsen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Prozessor | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | DSP 32/64-Bit-Fließkomma, 375 MHz | |
| Anwendungsbezogene Funktionen | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | Makro ǀ Startup-Makro ǀ Datenrekorder | |
| Antriebsfunktionen | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | AutoZero | |
| Schutzfunktionen | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | Abschaltung des Spannungsausgangs bei interner Überhitzung | |
| Konfigurations-Management | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | Import von Parameterdateien ǀ Auslesen des ID-Chips ǀ manuelle Parametereingabe | |
| Unterstützter ID-Chip | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | ID-Chip 2.0 | |
| Bewegung und Regler | E-727.3CD | E-727.3CDA | E-727.3CDAP | E-727.3CDP | E-727.3RD | E-727.3RDA | E-727.3RDAP | E-727.3RDP | E-727.3SD | E-727.3SDA | E-727.3SDAP | E-727.3SDP | E-727.4RD | E-727.4SD | E-727.4SDP | |
| Unterstütztes Sensorsignal | analog (kap) | analog (kap) | analog (kap) | analog (kap) | analog (piezores) | analog (piezores) | analog (piezores) | analog (piezores) | analog (DMS) | analog (DMS) | analog (DMS) | analog (DMS) | analog (piezores) | analog (DMS) | analog (DMS) | |
| Geregelte Größen | Position | Position | Position | Position | Position | Position | Position | Position | Position | Position | Position | Position | Position | Position | Position | |
| Maximale Regelfrequenz (Servozyklus) | 20000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | 2000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | 20000 Hz | |
| Bewegungstypen | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | Punkt-zu-Punkt-Bewegung ǀ Funktionsgenerator | |
| Schnittstellen und Bedienung | E-727.3CD | E-727.3CDA | E-727.3CDAP | E-727.3CDP | E-727.3RD | E-727.3RDA | E-727.3RDAP | E-727.3RDP | E-727.3SD | E-727.3SDA | E-727.3SDAP | E-727.3SDP | E-727.4RD | E-727.4SD | E-727.4SDP | |
| Kommunikationsschnittstellen | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | RS-232 ǀ SPI Master ǀ TCP/IP ǀ USB 2.0 | |
| Bewegungsabhängige Ein- und Ausgänge | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | Digitaler Triggereingang ǀ Digitaler Triggerausgang ǀ Digitaler Ausgang Servozyklus ǀ Analoger Steuereingang ǀ Analoger Sensoreingang ǀ Analoger Steuerausgang ǀ Analoger Ausgang für Monitor der Achsposition | |
| An/Aus-Schalter | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | Hardware-Schalter An/Aus | |
| Display und Anzeigen | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | Servo ǀ Error-LED ǀ Power-LED ǀ Overflow-LED | |
| Befehlssatz | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | GCS 2.0 | |
| Anwendersoftware | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | PIMikroMove® | |
| Schnittstellen zur Anwendungsprogrammierung | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | C, C++, C# ǀ MATLAB ǀ NI LabView ǀ Python | |
| Linearisierung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | DDL-Option (Dynamic Digital Linearization) ǀ Polynome 4. Ordnung | |
| Digitale Eingänge | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Digitales Eingangssignal | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | |
| Digitale Ausgänge | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Digitales Ausgangssignal | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL | |
| Analoge Eingänge | — | 4 | 4 | — | — | 4 | 4 | — | — | 4 | 4 | — | — | — | — | |
| Analoges Eingangssignal | — | -10 V bis +10 V oder -5 V bis +5 V | -10 V bis +10 V oder -5 V bis +5 V | — | — | -10 V bis +10 V oder -5 V bis +5 V | -10 V bis +10 V oder -5 V bis +5 V | — | — | -10 V bis +10 V oder -5 V bis +5 V | -10 V bis +10 V oder -5 V bis +5 V | — | — | — | — | |
| Digitale Auflösung des analogen Eingangs | — | 18 Bit | 18 Bit | — | — | 18 Bit | 18 Bit | — | — | 18 Bit | 18 Bit | — | — | — | — | |
| Analoge Ausgänge | — | 1 | 1 | — | — | 1 | 1 | — | — | 1 | 1 | — | — | — | — | |
| Analoges Ausgangssignal | — | -10 V bis +10 V | -10 V bis +10 V | — | — | -10 V bis +10 V | -10 V bis +10 V | — | — | -10 V bis +10 V | -10 V bis +10 V | — | — | — | — | |
| Digitale Auflösung des analogen Ausgangs | — | 20 Bit | 20 Bit | — | — | 20 Bit | 20 Bit | — | — | 20 Bit | 20 Bit | — | — | — | — | |
| Unterstützter Temperatursensor mechanische Einheit | — | — | — | — | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | PT1000 am Piezoaktor | |
| Verstärker | E-727.3CD | E-727.3CDA | E-727.3CDAP | E-727.3CDP | E-727.3RD | E-727.3RDA | E-727.3RDAP | E-727.3RDP | E-727.3SD | E-727.3SDA | E-727.3SDAP | E-727.3SDP | E-727.4RD | E-727.4SD | E-727.4SDP | |
| Auflösung DAC/Spannungsauflösung | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | |
| Verstärkerbandbreite | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | 6,5 kHz | |
| Anzahl Verstärkerkanäle | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Sensor | E-727.3CD | E-727.3CDA | E-727.3CDAP | E-727.3CDP | E-727.3RD | E-727.3RDA | E-727.3RDAP | E-727.3RDP | E-727.3SD | E-727.3SDA | E-727.3SDAP | E-727.3SDP | E-727.4RD | E-727.4SD | E-727.4SDP | |
| Sensorkanäle | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Digitale Auflösung des Sensoreingangs | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | 20 Bit | |
| Sensorbandbreite | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 10 kHz | |
| Abtastfrequenz Sensor | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | 100000 Hz | |
| Elektrische Eigenschaften | E-727.3CD | E-727.3CDA | E-727.3CDAP | E-727.3CDP | E-727.3RD | E-727.3RDA | E-727.3RDAP | E-727.3RDP | E-727.3SD | E-727.3SDA | E-727.3SDAP | E-727.3SDP | E-727.4RD | E-727.4SD | E-727.4SDP | |
| Ausgangsspannung | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | -30 bis +130 (±3) V | |
| Kurzschlussfest | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Dauerausgangsleistung pro Kanal | 14 W | 14 W | 30 W | 30 W | 14 W | 14 W | 30 W | 30 W | 14 W | 14 W | 30 W | 30 W | 14 W | 14 W | 30 W | |
| Spitzenausgangsleistung pro Kanal | 28 W | 28 W | 270 W | 270 W | 28 W | 28 W | 270 W | 270 W | 28 W | 28 W | 270 W | 270 W | 28 W | 28 W | 270 W | |
| Spitzenausgangsleistung pro Kanal, Zeitbegrenzung | 30 ms | 30 ms | 10 ms | 10 ms | 30 ms | 30 ms | 10 ms | 10 ms | 30 ms | 30 ms | 10 ms | 10 ms | 30 ms | 30 ms | 10 ms | |
| Dauerausgangsstrom pro Kanal | 75 mA | 75 mA | 200 mA | 200 mA | 75 mA | 75 mA | 200 mA | 200 mA | 75 mA | 75 mA | 200 mA | 200 mA | 75 mA | 75 mA | 200 mA | |
| Spitzenausgangsstrom pro Kanal | 180 mA | 180 mA | 1500 mA | 1500 mA | 180 mA | 180 mA | 1500 mA | 1500 mA | 180 mA | 180 mA | 1500 mA | 1500 mA | 180 mA | 180 mA | 1500 mA | |
| Spitzenausgangsstrom pro Kanal, Zeitbegrenzung | 30 ms | 30 ms | 10 ms | 10 ms | 30 ms | 30 ms | 10 ms | 10 ms | 30 ms | 30 ms | 10 ms | 10 ms | 30 ms | 30 ms | 10 ms | |
| Anschlüsse und Umgebung | E-727.3CD | E-727.3CDA | E-727.3CDAP | E-727.3CDP | E-727.3RD | E-727.3RDA | E-727.3RDAP | E-727.3RDP | E-727.3SD | E-727.3SDA | E-727.3SDAP | E-727.3SDP | E-727.4RD | E-727.4SD | E-727.4SDP | |
| Motor-/Aktoranschluss | D-Sub 25W3 | D-Sub 25W3 | D-Sub 25W3 | D-Sub 25W3 | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | |
| Sensoranschluss | D-Sub 25W3 | D-Sub 25W3 | D-Sub 25W3 | D-Sub 25W3 | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | D-Sub 37 (w) | |
| Anschluss digitaler Eingang | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | |
| Anschluss digitaler Ausgang | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | MDR 14-polig (w) | |
| Anschluss TCP/IP | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | RJ45 Buchse, 8P8C | |
| Anschluss USB | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | USB-Buchse Typ B | |
| Anschluss RS-232 | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | |
| Anschluss SPI | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | DisplayPort | |
| Anschluss Versorgungsspannung | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | |
| Betriebsspannung | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | |
| Netzadapter | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | Im Lieferumfang ǀ Netzadapter 24 V DC | |
| Maximale Leistungsaufnahme | 80 W | 80 W | 84 W | 84 W | 80 W | 80 W | 84 W | 84 W | 80 W | 80 W | 84 W | 84 W | 80 W | 80 W | 84 W | |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Gesamtmasse | 2400 g | 2400 g | 3300 g | 3300 g | 2400 g | 2400 g | 3300 g | 3300 g | 2400 g | 2400 g | 3300 g | 3300 g | 2400 g | 2400 g | 3300 g | |
| Anschluss analoger Eingang | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | — | — | |
| Anschluss analoger Ausgang | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | — | — | |
| Anschluss Sensormonitor | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | D-Sub 15 (w) | D-Sub 15 (w) | — | — | — | — |
Maximale Leistungsaufnahme ohne Last:
- E-727.x, E-727.xA: 24 W
- E-727.xP, E-727.xAP: 40 W
Sicherung:
- E-727.x, E-727.xA: 1 x T3,15 AH, 5 x 20 mm
- E-727.xP, E-727.xAP: 1 x T4 AH, 5 x 20 mm
