Schnelle Piezo-Kippplattform; 2 mrad × 2 mrad Rotationswinkel (θX × θY); DMS, indirekte Positionsmessung; D-Sub 37-Stecker; 2 m Kabellänge

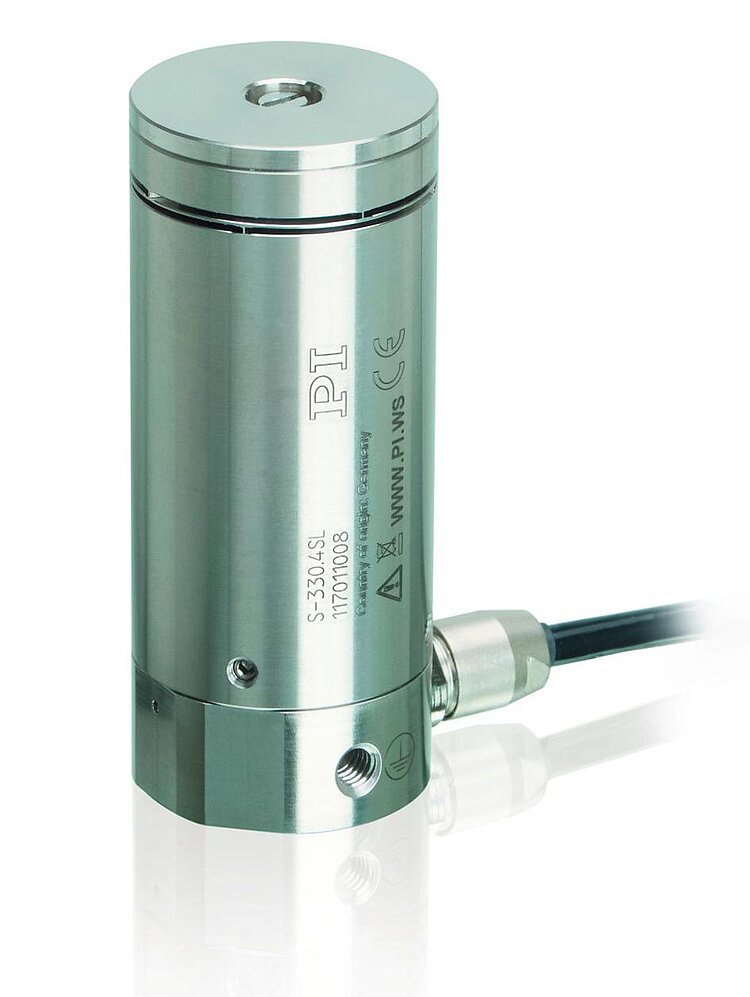

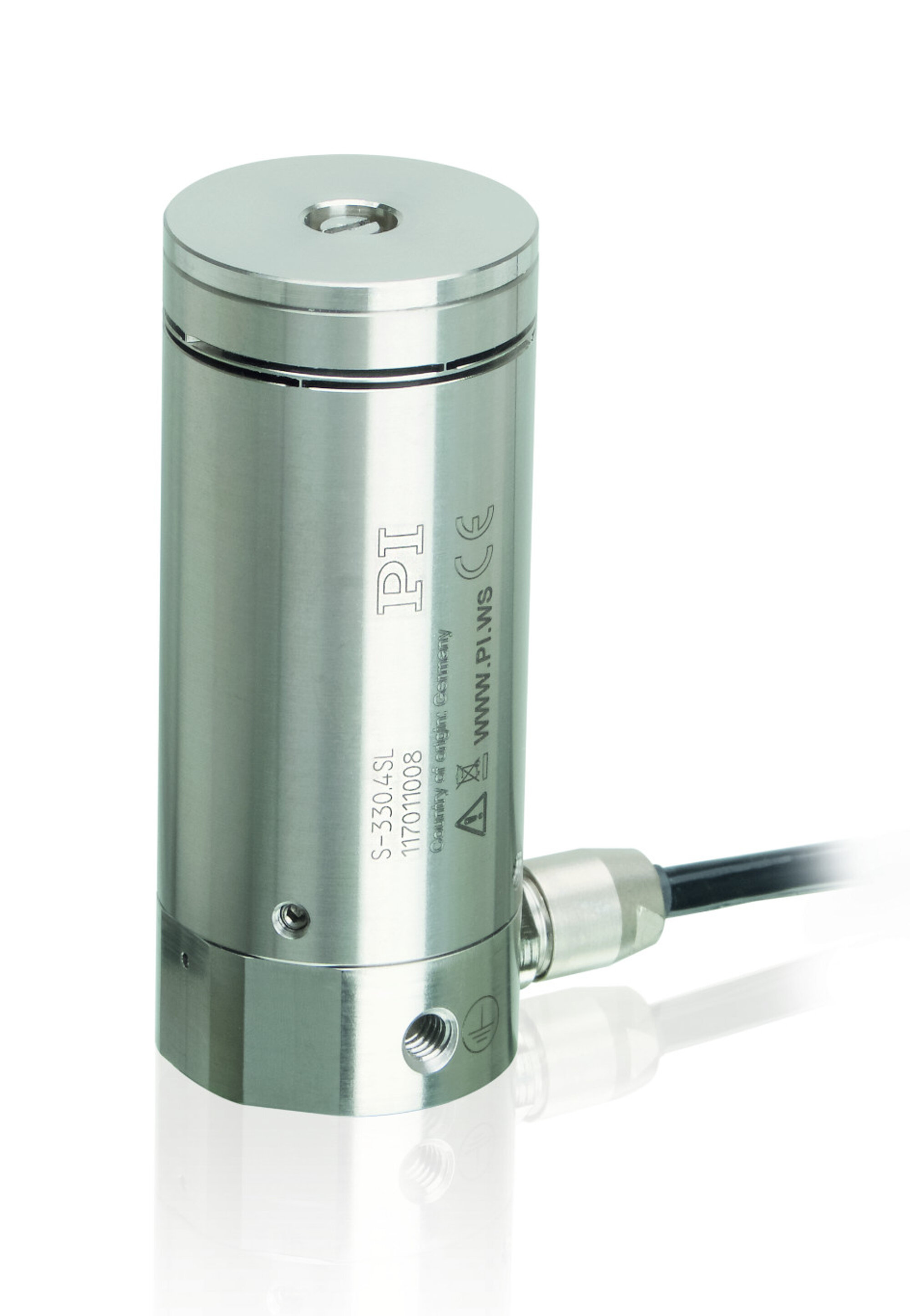

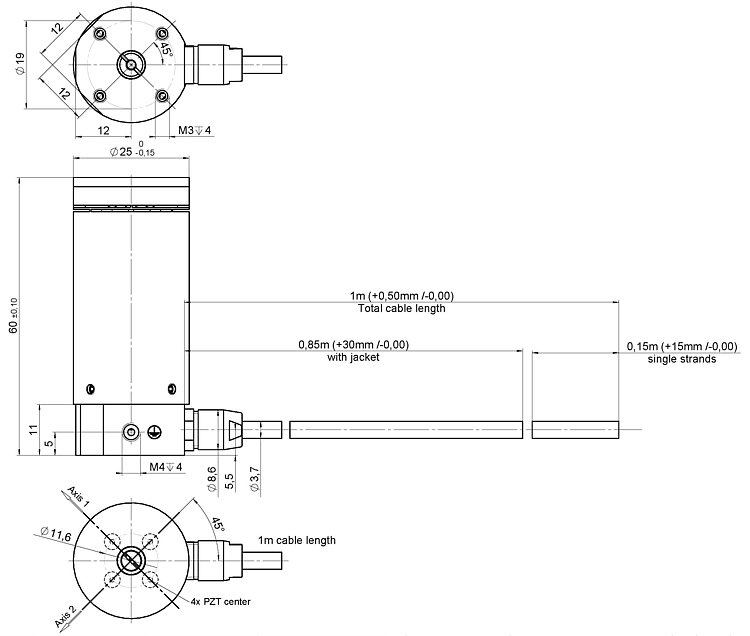

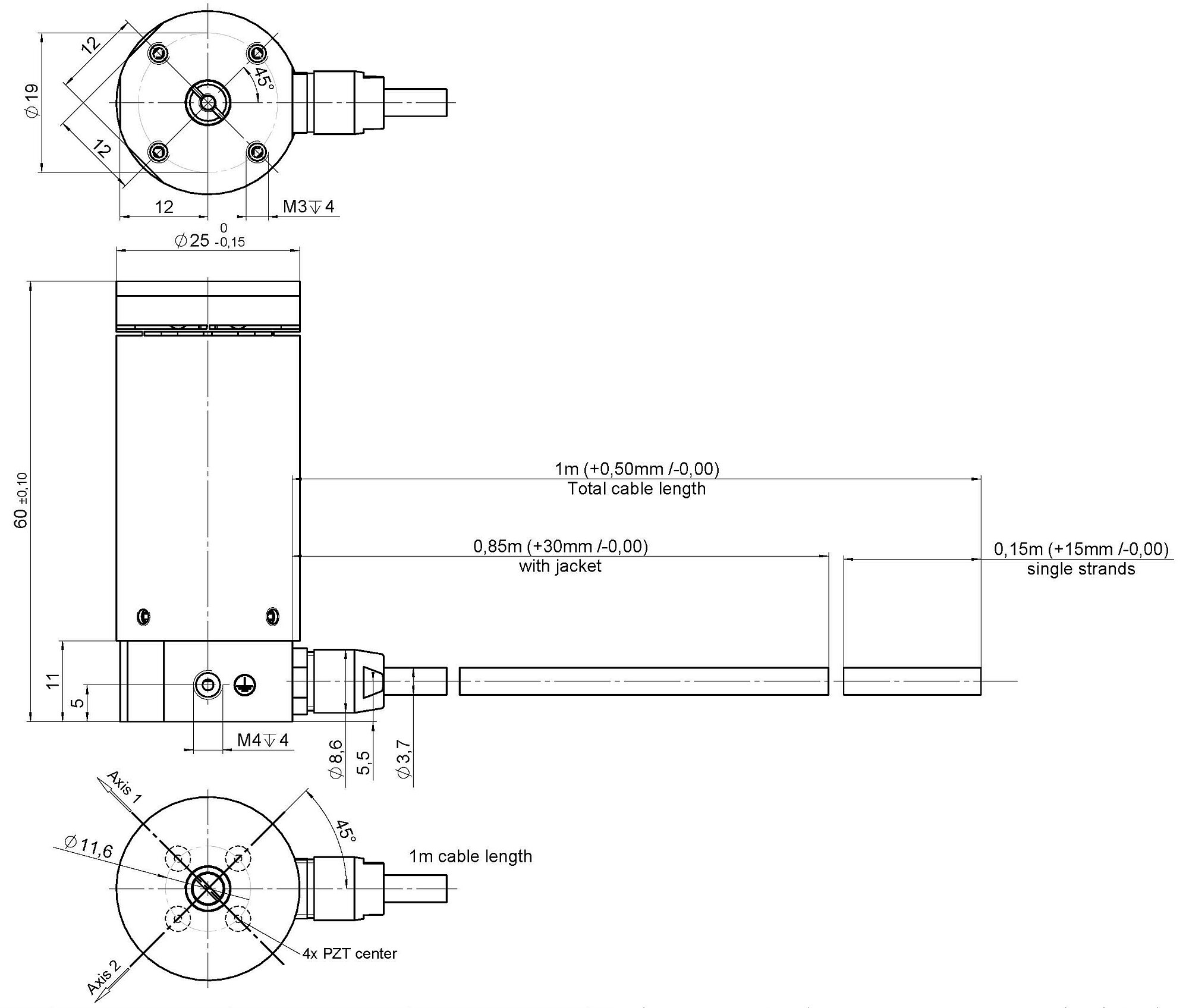

S-330 Schnelle Piezo-Kippplattform
Dynamisch, mit großen Ablenkwinkeln, für Spiegel und Optiken
- Mechanischer Kippwinkel bis 10 mrad
- Hohe Resonanzfrequenzen bis 1,6 kHz (1"-Spiegel) für dynamisches Bewegen und schnelles Einschwingen
- Auflösung bis 20 nrad
- Hervorragende Positionsstabilität
- Sub-ms-Ansprechzeit
- Für Spiegel bis Ø 50 mm
Einsatzgebiete
- Bildverarbeitung / -stabilisierung
- Optische Falle
- Laserscanning / -strahlsteuerung
- Lasertuning
- Optische Filter / Schalter
- Optik
- Strahlstabilisierung
Überragende Lebensdauer dank PICMA® Piezoaktoren
Die PICMA® Piezoaktoren sind vollkeramisch isoliert. Dies schützt sie vor Luftfeuchtigkeit und Ausfällen durch erhöhten Leckstrom. PICMA® Aktoren bieten eine bis zu zehnmal höhere Lebensdauer als konventionelle polymerisolierte Aktoren. 100 Milliarden Zyklen ohne einen einzigen Ausfall sind erwiesen.
Hohe Führungsgenauigkeit durch spielfreie Festkörpergelenkführungen
Festkörpergelenkführungen sind wartungs-, reibungs- und verschleißfrei und benötigen keine Schmierstoffe. Ihre Steifigkeit macht sie hoch belastbar und unempfindlich gegen Schockbelastungen und Vibrationen. Sie arbeiten in einem weiten Temperaturbereich.
Hochdynamischer Mehrachsbetrieb durch Parallelkinematik
In einem parallelkinematischen Mehrachssystem wirken alle Aktoren auf eine gemeinsame Plattform. Die minimale Massenträgheit und die identische Auslegung aller Achsen erlauben eine schnelle, dynamische und dennoch präzise Bewegung.
Spezifikationen
Spezifikationen
Bewegen | S-330.2SH | S-330.2SL | S-330.4SH | S-330.4SL | S-330.8SH | S-330.8SL | Toleranz |
---|---|---|---|---|---|---|---|
Aktive Achsen | θX ǀ θY | θX ǀ θY | θX ǀ θY | θX ǀ θY | θX ǀ θY | θX ǀ θY | |
Rotationsbereich in θX | 2 mrad | 2 mrad | 5 mrad | 5 mrad | 10 mrad | 10 mrad | |
Rotationsbereich in θY | 2 mrad | 2 mrad | 5 mrad | 5 mrad | 10 mrad | 10 mrad | |
Rotationsbereich in θX, ungeregelt | 3,5 mrad | 3,5 mrad | 7 mrad | 7 mrad | 15 mrad | 15 mrad | ±20 % |
Rotationsbereich in θY, ungeregelt | 3,5 mrad | 3,5 mrad | 7 mrad | 7 mrad | 15 mrad | 15 mrad | ±20 % |
Linearitätsabweichung in θX | 0,05 % | 0,05 % | 0,1 % | 0,1 % | 0,1 % | 0,1 % | typ. |
Linearitätsabweichung in θY | 0,05 % | 0,05 % | 0,1 % | 0,1 % | 0,1 % | 0,1 % | typ. |
Positionieren | S-330.2SH | S-330.2SL | S-330.4SH | S-330.4SL | S-330.8SH | S-330.8SL | Toleranz |
Unidirektionale Wiederholgenauigkeit in θX | ± 0,6 µrad | ± 0,6 µrad | ± 0,8 µrad | ± 0,8 µrad | ± 1,5 µrad | ± 1,5 µrad | typ. |
Unidirektionale Wiederholgenauigkeit in θY | ± 0,6 µrad | ± 0,6 µrad | ± 0,8 µrad | ± 0,8 µrad | ± 1,5 µrad | ± 1,5 µrad | typ. |
Auflösung in θX, ungeregelt | 0,02 µrad | 0,02 µrad | 0,1 µrad | 0,1 µrad | 0,2 µrad | 0,2 µrad | typ. |
Auflösung in θY, ungeregelt | 0,02 µrad | 0,02 µrad | 0,1 µrad | 0,1 µrad | 0,2 µrad | 0,2 µrad | typ. |
Integrierter Sensor | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | DMS, indirekte Positionsmessung | |
Systemauflösung in θX | 0,05 µrad | 0,05 µrad | 0,25 µrad | 0,25 µrad | 0,5 µrad | 0,5 µrad | |
Systemauflösung in θY | 0,05 µrad | 0,05 µrad | 0,25 µrad | 0,25 µrad | 0,5 µrad | 0,5 µrad | |
Antriebseigenschaften | S-330.2SH | S-330.2SL | S-330.4SH | S-330.4SL | S-330.8SH | S-330.8SL | Toleranz |
Antriebstyp | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | PICMA® | |
Elektrische Kapazität in θX | 3 µF | 3 µF | 6 µF | 6 µF | 12,5 µF | 12,5 µF | ±20 % |
Elektrische Kapazität in θY | 3 µF | 3 µF | 6 µF | 6 µF | 12,5 µF | 12,5 µF | ±20 % |
Mechanische Eigenschaften | S-330.2SH | S-330.2SL | S-330.4SH | S-330.4SL | S-330.8SH | S-330.8SL | Toleranz |

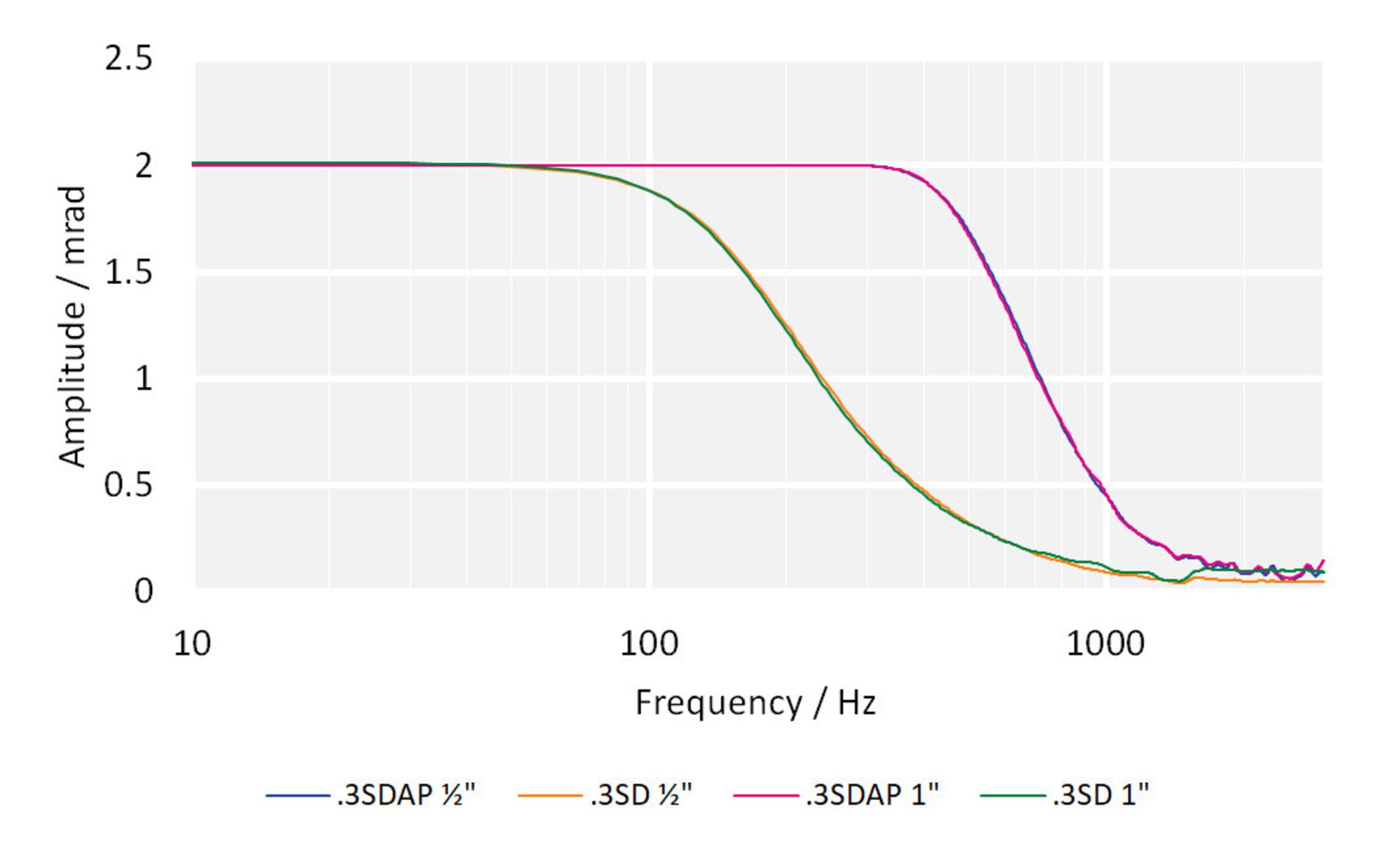

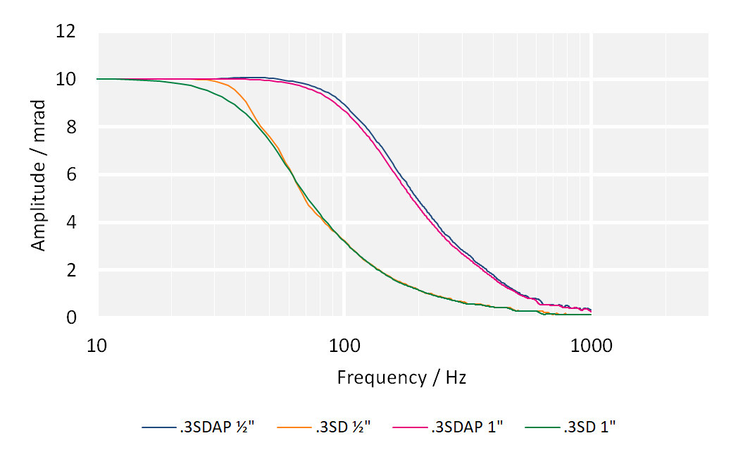

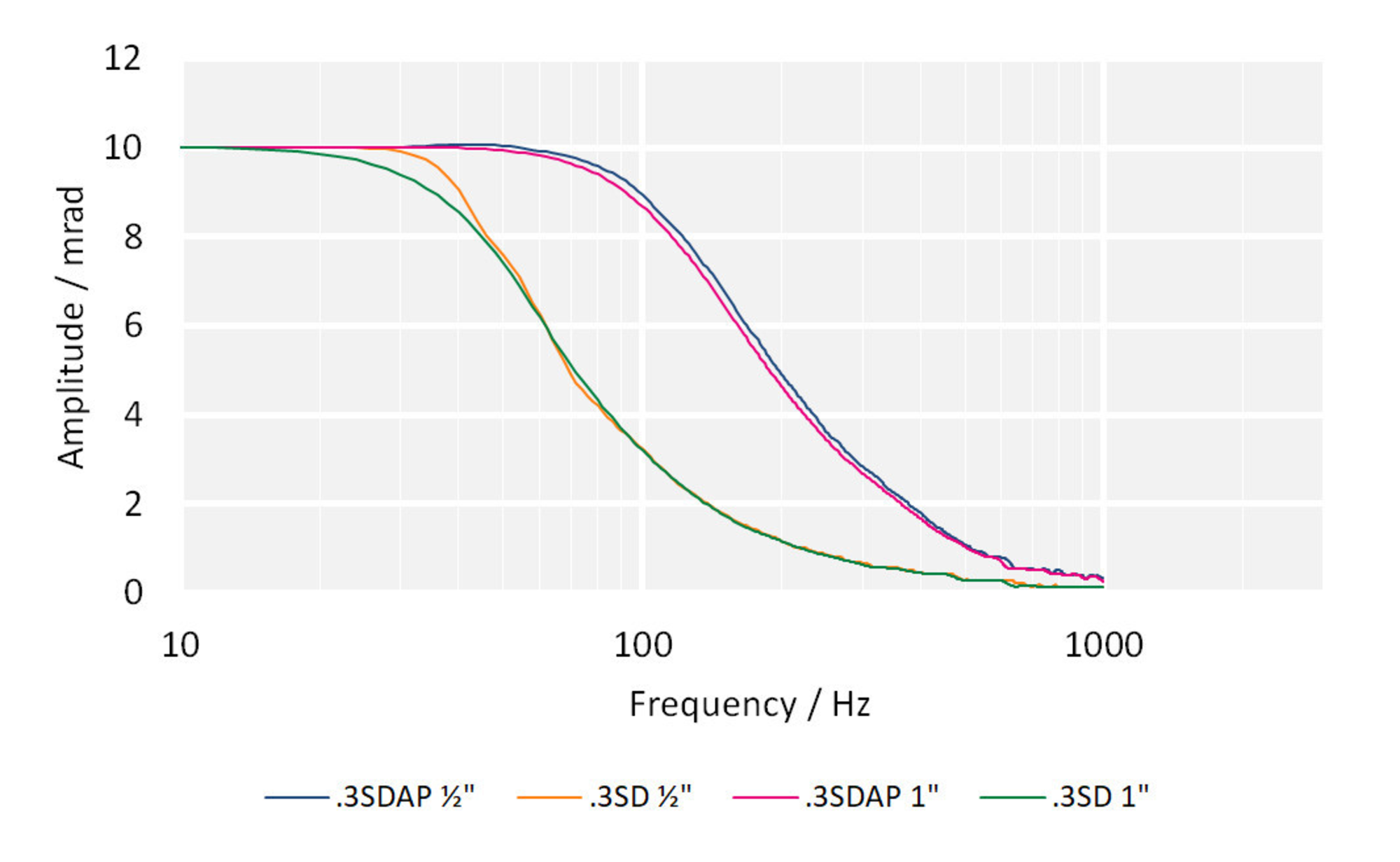

Resonanzfrequenz in θX, unbelastet | 2,4 kHz | 2,4 kHz | 2 kHz | 2 kHz | 1 kHz | 1 kHz | ±20 % |
Resonanzfrequenz in θX, belastet mit Glasspiegel (Ø 25 mm; Dicke 8 mm) | 1,6 kHz | 1,6 kHz | 1,5 kHz | 1,5 kHz | 1 kHz | 1 kHz | ±20 % |
Resonanzfrequenz in θY, unbelastet | 2,4 kHz | 2,4 kHz | 2 kHz | 2 kHz | 1 kHz | 1 kHz | ±20 % |
Resonanzfrequenz in θY, belastet mit Glasspiegel (Ø 25 mm; Dicke 8 mm) | 1,6 kHz | 1,6 kHz | 1,5 kHz | 1,5 kHz | 1 kHz | 1 kHz | ±20 % |
Trägheitsmoment in θX, unbelastet | 1530 g·mm² | 1530 g·mm² | 1530 g·mm² | 1530 g·mm² | 1530 g·mm² | 1530 g·mm² | ±20 % |
Trägheitsmoment in θY, unbelastet | 1530 g·mm² | 1530 g·mm² | 1530 g·mm² | 1530 g·mm² | 1530 g·mm² | 1530 g·mm² | ±20 % |

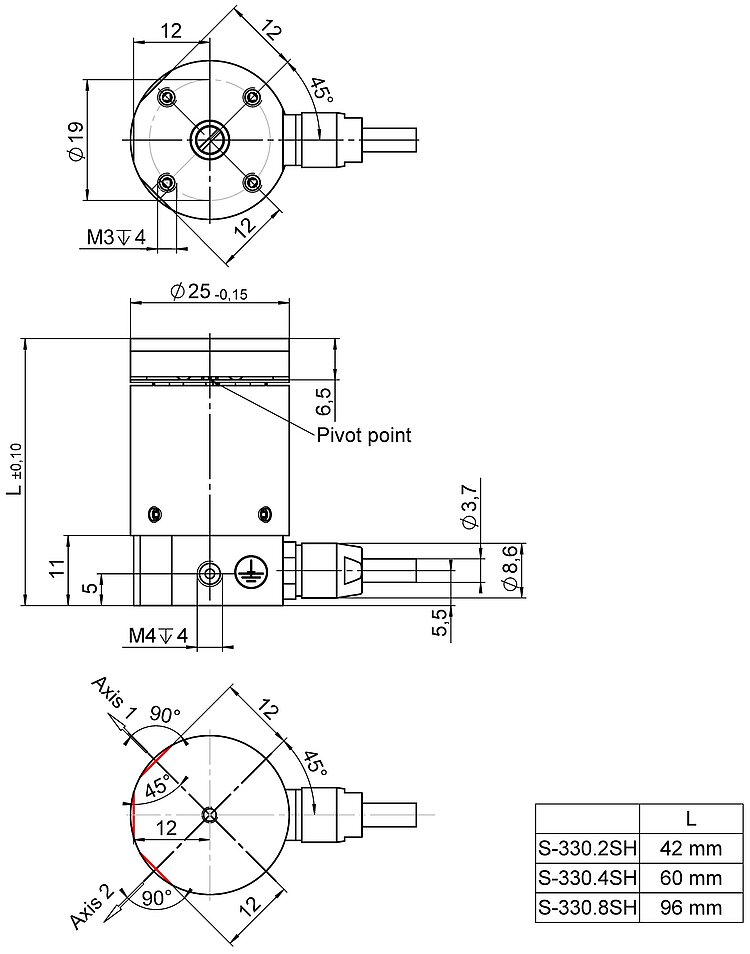

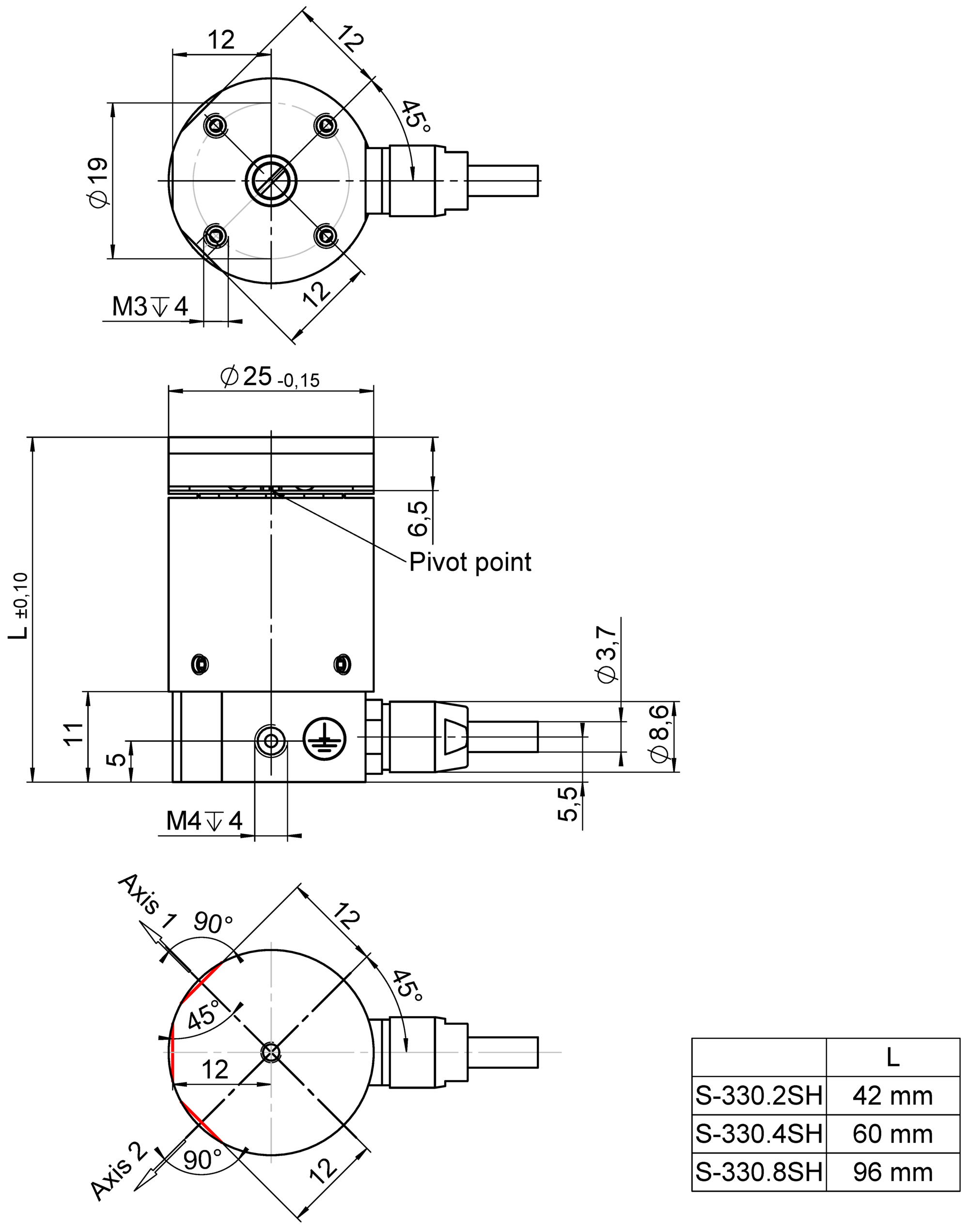

Abstand Pivotpunkt-Plattformoberfläche | 6,5 mm | 6,5 mm | 6,5 mm | 6,5 mm | 6,5 mm | 6,5 mm | ±0,1 mm |
Führung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | Festkörpergelenksführung mit Hebelübersetzung | |
Gesamtmasse | 200 g | 200 g | 380 g | 380 g | 700 g | 700 g | ±5 % |
Material | Gehäuse: Stahl. Plattform: Invar. | Gehäuse: Stahl. Plattform: Invar. | Gehäuse: Stahl. Plattform: Invar. | Gehäuse: Stahl. Plattform: Invar. | Gehäuse: Stahl. Plattform: Invar. | Gehäuse: Stahl. Plattform: Invar. | |
Anschlüsse und Umgebung | S-330.2SH | S-330.2SL | S-330.4SH | S-330.4SL | S-330.8SH | S-330.8SL | Toleranz |
Betriebstemperaturbereich | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | -20 bis 80 °C | |

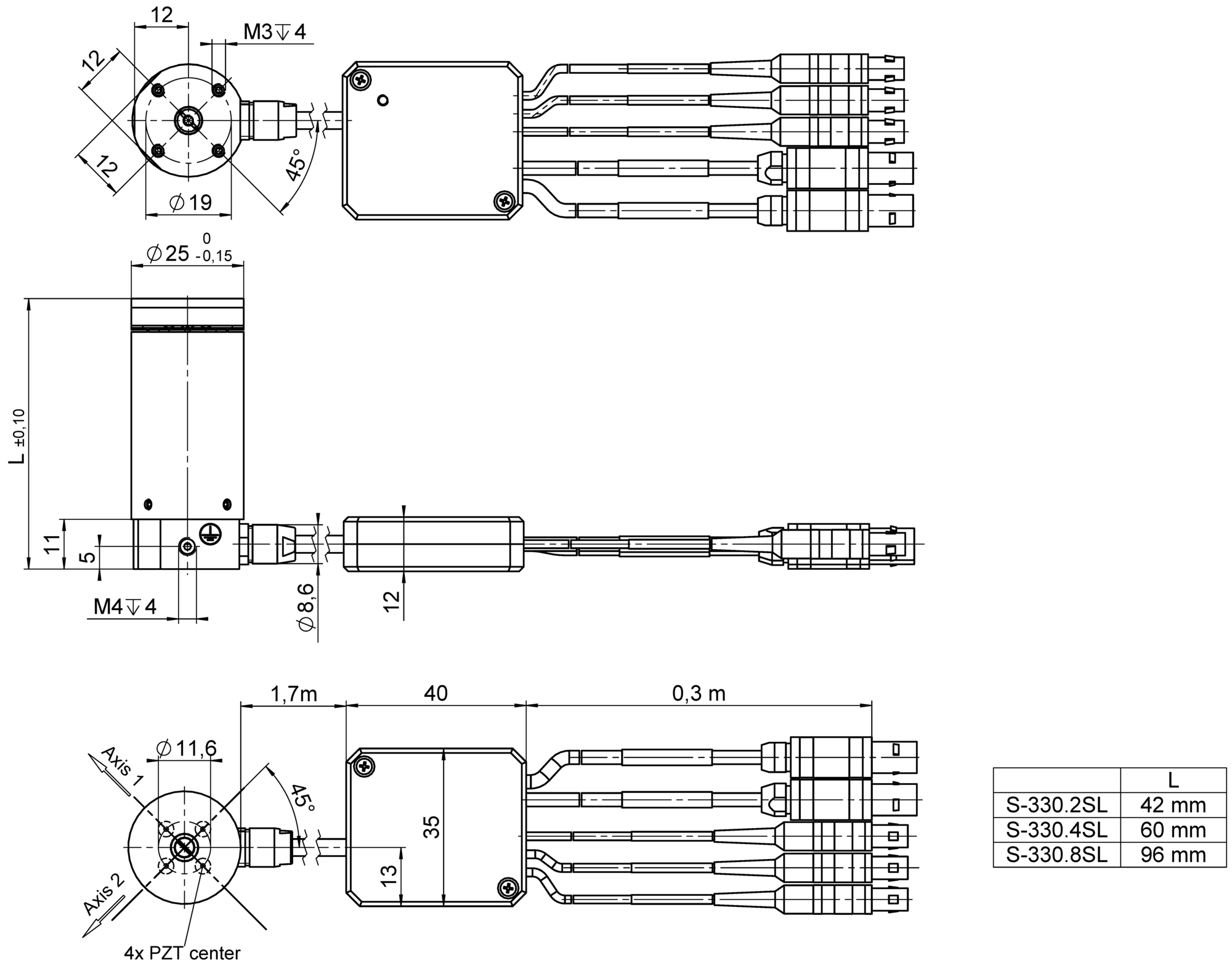

Anschluss | D-Sub 37 (m) | LEMO FFS.00.250.CTCE24 | D-Sub 37 (m) | LEMO FFS.00.250.CTCE24 | D-Sub 37 (m) | LEMO FFS.00.250.CTCE24 | |
Sensoranschluss | — | LEMO FFA.0S.304.CLAC32 | — | LEMO FFA.0S.304.CLAC32 | — | LEMO FFA.0S.304.CLAC32 | |
Kabellänge | 2 m | 2 m | 2 m | 2 m | 2 m | 2 m | +50 / -0 mm |
Empfohlene Controller / Treiber | E-727 | E-509.S3 + E-505.00 (2×) + E-505.00S + E-500.00 | E-727 | E-509.S3 + E-505.00 (2×) + E-505.00S + E-500.00 | E-727 | E-509.S3 + E-505.00 (2×) + E-505.00S + E-500.00 |
Linearitätsabweichung: S-330.xSH in Kombination mit digitalen Controllern.
Unidirektionale Wiederholgenauigkeit: Bei 100 % Kippwinkel. S-330.xSH in Kombination mit digitalen Controllern.
Die Auflösung des Systems wird nur vom Rauschen des Verstärkers und der Messtechnik begrenzt, da PI-Piezo-Nanopositioniersysteme reibungsfrei arbeiten.
Modelle ohne Sensor sind auf Anfrage realisierbar.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
