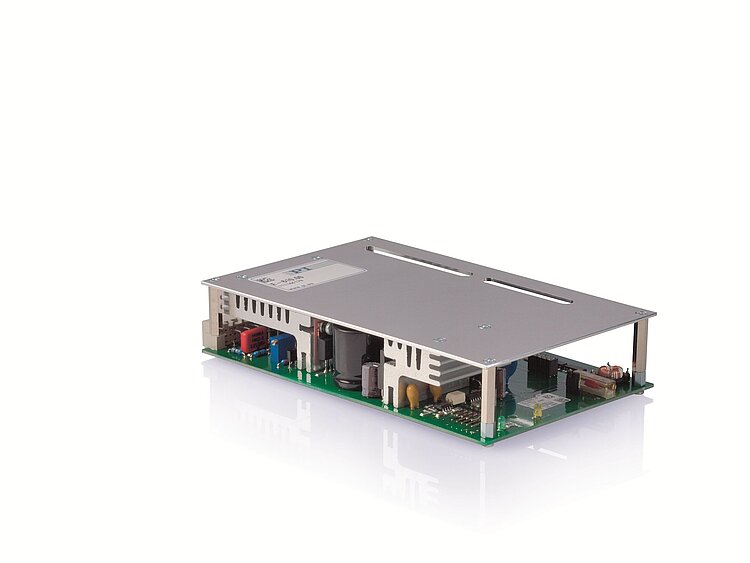

E-610 Piezoverstärker / Servocontroller

1-Kanal-OEM-Modul mit optionaler Positionsregelung

Preisgünstige 1-Kanal-OEM-Lösung
Geregelte und ungeregelte Versionen
Notchfilter für höhere Bandbreite
Positionsregelung für DMS-, LVDT- und Kapazitivsensoren
Spitzenstrom 140 mA

Angebot / Bestellung

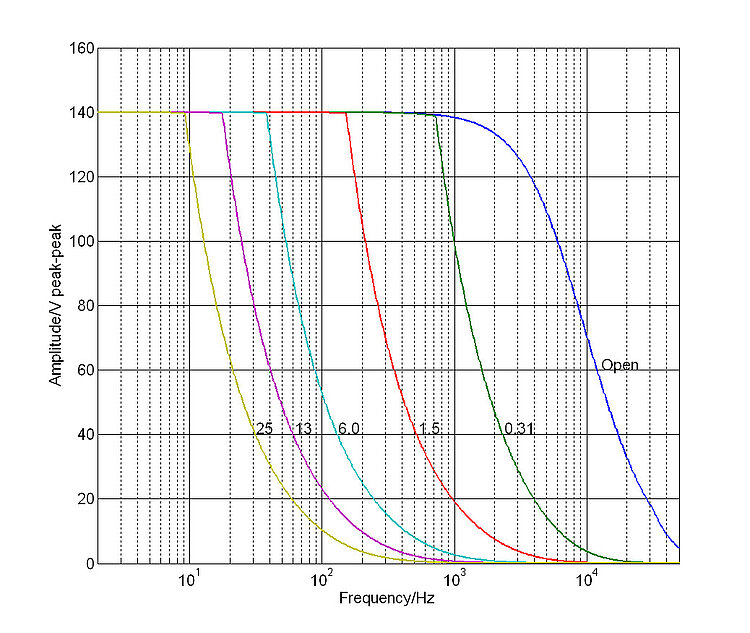

E-610: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

E-610 Verstärker- / Servocontroller-Module sind für den Betrieb von Niedervoltpiezoaktoren und -positioniersytemen ausgelegt. Sie verfügen über einen rauscharmen integrierten Piezoverstärker, der Spitzenströme von 140 mA im Niederspannungsbereich abgeben und aufnehmen kann. Vier Versionen sind verfügbar: E-610.00 (nur Verstärker) sowie die Versionen E-610.S0, E-610.L0 und E-610.C0 mit zusätzlichen Baugruppen für Positionsmessung und -regelung. E-610.S0 ist für Piezomechaniken mit DMS-Positionssensoren, E-610.L0 für Systeme mit LVDT-Sensoren und E-610.C0 für Systeme mit kapazitiven Sensoren ausgelegt.

Für die Steuerung über eine digitale PC-Schnittstelle stehen die Modelle E-621 und E-625 zur Verfügung. Alternativ ist die analoge Steuerung vom PC aus über D/A-Wandler möglich. Für bestimmte D/A-Wandlerkarten von National Instruments bietet PI einen vollständigen Treibersatz zur Verwendung mit NI LabVIEW-Software an.

Die E-610 Module bieten eine präzise Steuerung von Piezoaktoren und Piezopositioniersystemen sowohl im positionsgeregelten als auch im spannungsgesteuerten Betrieb. Die Piezocontroller enthalten bereits Elektronik zur Positionserfassung und -regelung. Das Steuersignal regelt direkt die Piezoposition. Abhängig von der angeschlossenen Piezomechanik und von der Sensorart ist damit eine Positioniergenauigkeit und Wiederholbarkeit im Nanometerbereich möglich.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2020-10-07

pdf - 632 KB

Version / Datum

2020-10-07

pdf - 639 KB

Version / Datum

2020-10-07

pdf - 702 KB

Version / Datum

2019-03-08

pdf - 499 KB

Deutsch

Download

	E-610.00	E-610.C0 / E-610.S0 / E-610.L0
Funktion	Piezoverstärker, 1-Kanal, OEM-Modul	Piezoverstärker / Servocontroller, 1-Kanal, OEM-Modul

Sensor	E-610.00	E-610.C0	E-610.S0	E-610.L0
Reglertyp	–	P-I (analog) + Notchfilter	P-I (analog) + Notchfilter	P-I (analog) + Notchfilter
Sensortyp	–	Kapazitiv	DMS	LVDT

Verstärker	E-610.00	E-610.C0 / E-610.S0 / E-610.L0
Eingangsspannungsbereich	-2 bis 12 V	-2 bis 12 V
Ausgangsspannung	-30 bis 130 V	-30 bis 130 V
Spitzenstrom (<5 ms)	140 mA	140 mA
Dauerausgangsstrom	60 mA	60 mA
Rauschen, 0 bis 100 kHz	1 mV_rms	1 mV_rms
Spannungsverstärkung	10 ±0,1	10 ±0,1
Eingangsimpedanz	>100 kΩ	>100 kΩ

Schnittstellen und Bedienung	E-610.00	E-610.C0 / E-610.S0 / E-610.L0
Eingangs- / Ausgangssteckerleiste	32 (m) auf Rückseite (DIN 41612 / D)	32 (m) auf Rückseite (DIN 41612 / D)
Piezoanschlussbuchse	LEMO	LEMO
Sensoranschluss	–	LEMO
Sensormonitorausgang	–	0 – 10 V
DC-Offset-Einstellung	Externes Pot. (nicht im Lieferumfang), addiert 0 bis 10 V zur Eingangsspannung	Externes Pot. (nicht im Lieferumfang), addiert 0 bis 10 V zur Eingangsspannung

Umgebung	E-610.00	E-610.C0 / E-610.S0 / E-610.L0
Betriebstemperaturbereich	5 bis 50 °C	5 bis 50 °C

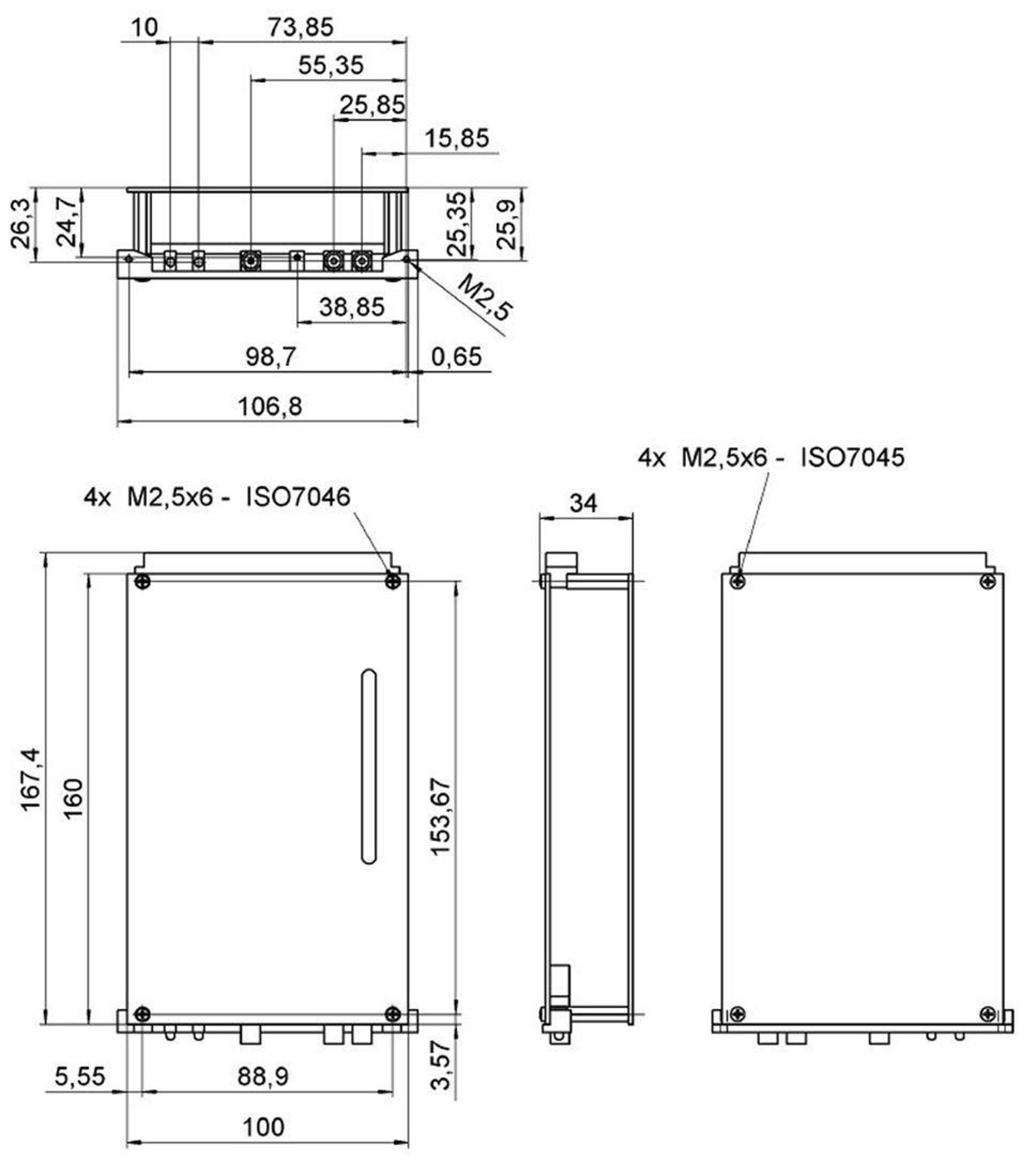

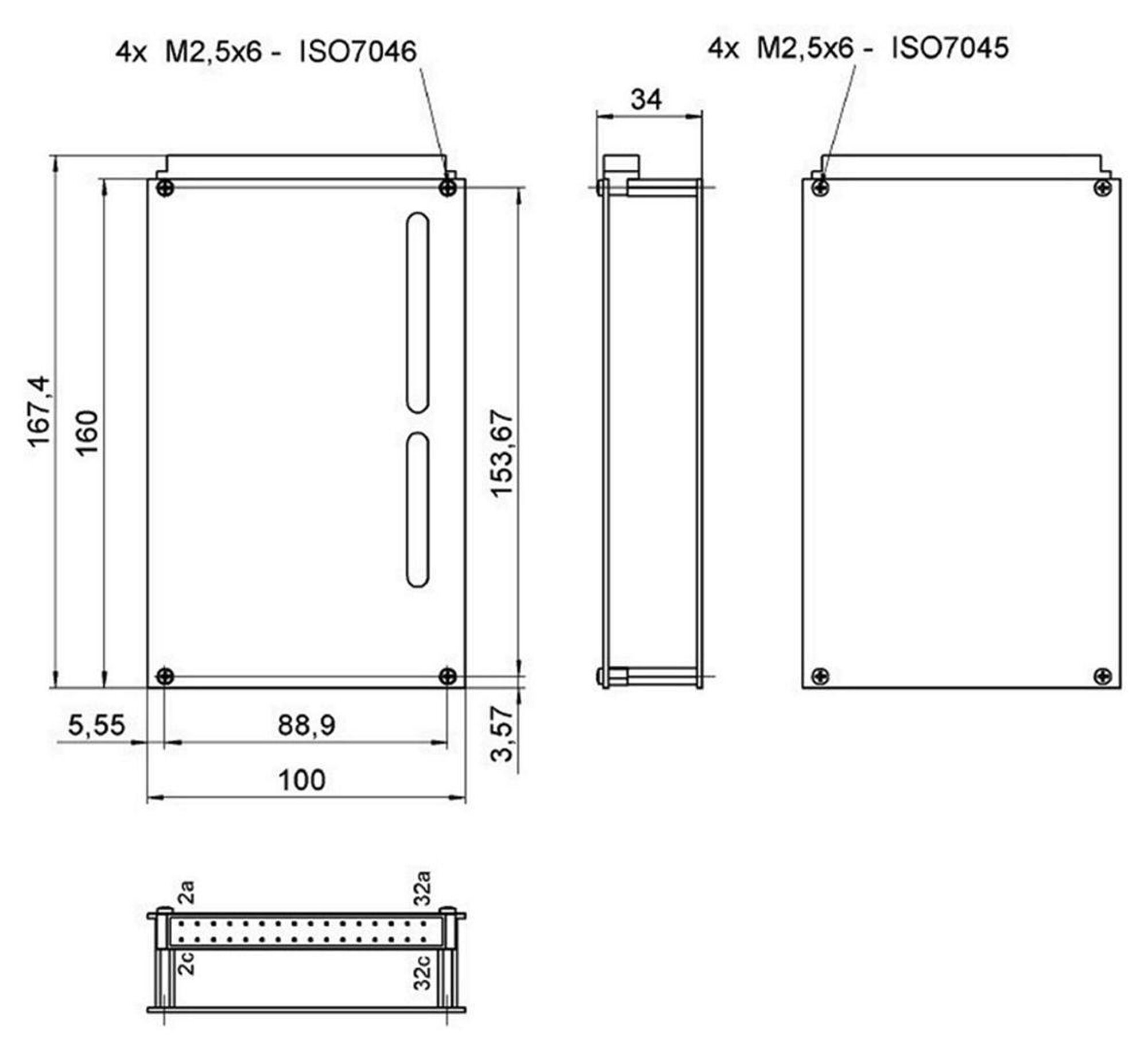

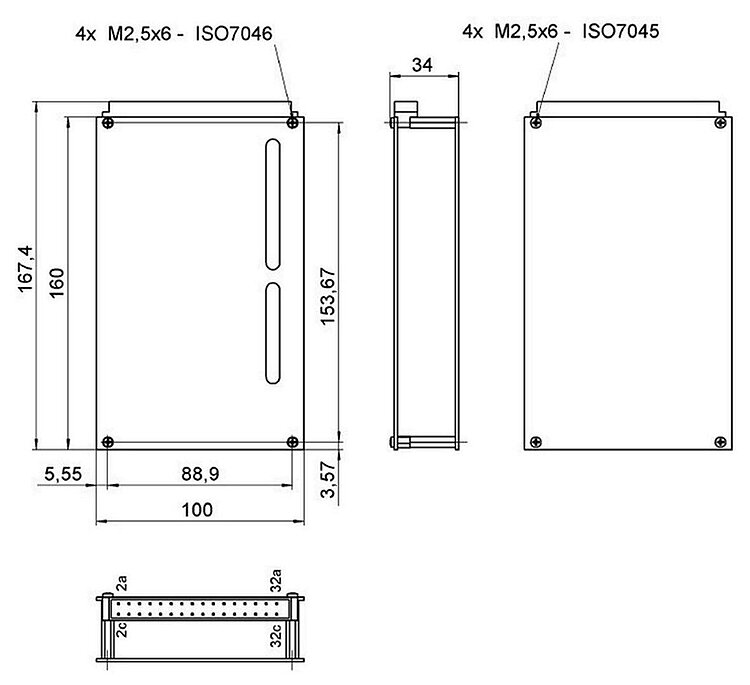

Abmessungen	7 TE / 3 HE	7 TE / 3 HE
Masse	0,3 kg	0,35 kg
Betriebsspannung	12 bis 30 V DC, stabilisiert	12 bis 30 V DC, stabilisiert
Stromaufnahme, max.	2 A	2 A
