M-105 Mikrostelltisch

M-105 Mikrostelltisch

XY(Z)-Kombinationen, hohe Führungsgenauigkeit, optionaler Piezofeinantrieb

Stellweg bis 18 mm
Edelstahlkonstruktion
XY- und XYZ-Kombinationen
Option: PiezoMike mit Auflösung 10 nm
Optionale Motorantriebe

Angebot / Bestellung

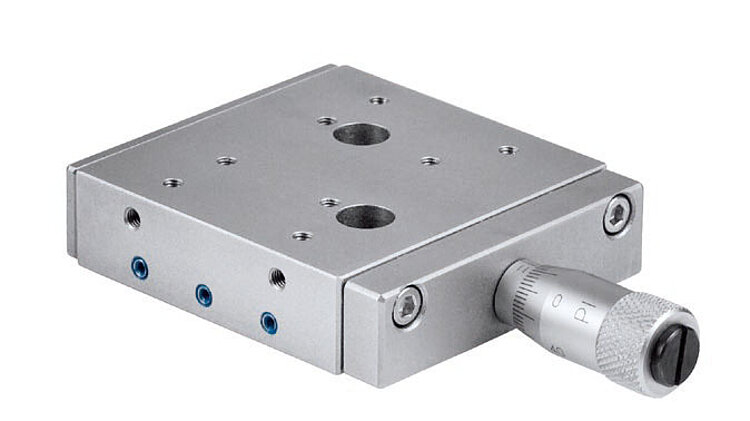

M-105.10

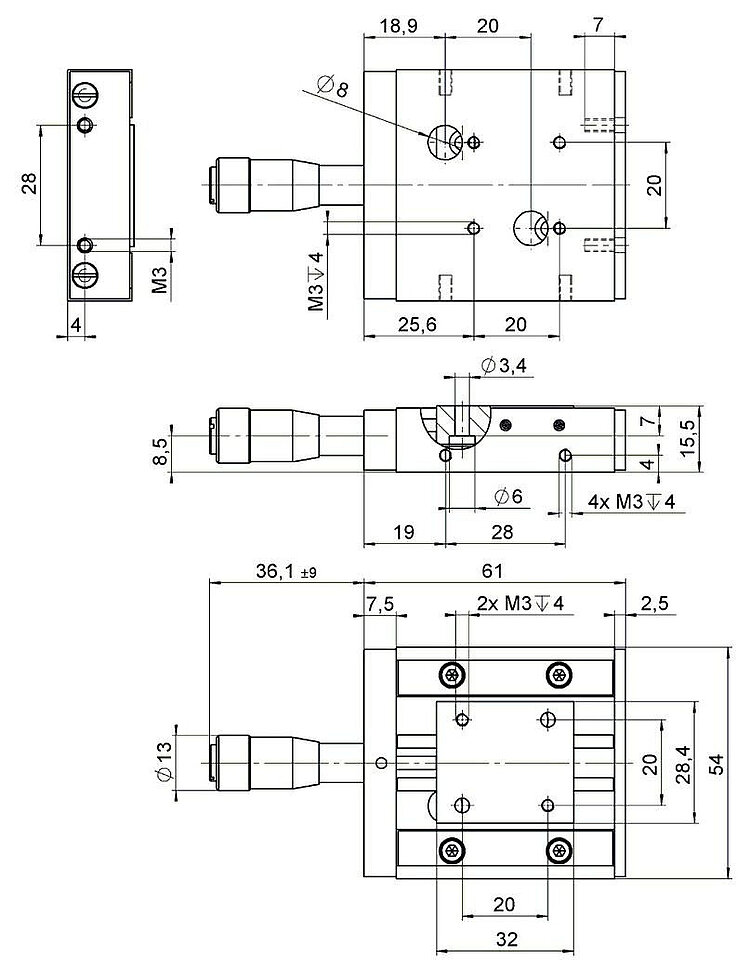

M-105.10, Abmessungen in mm

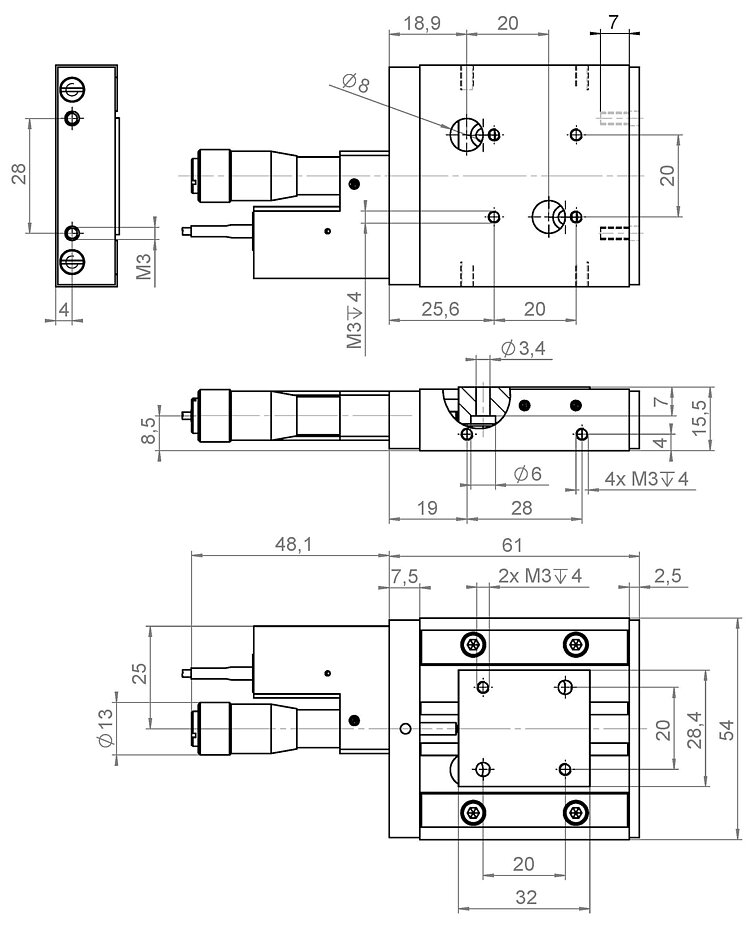

M-105.1P, Abmessungen in mm

Die M-105-Lineartische sind in verschiedenen Konfigurationen verfügbar und ermöglichen Stellwege von bis zu 18 mm. Sie werden mit Kreuzrollenlagern geführt, die eine Führungsgenauigkeit von besser als 2 µm ermöglichen. Zur Unterdrückung von Umkehrspiel ist die Bewegungsplattform mit Federn gegen die Präzisions-Mikrometerschraube vorgespannt.

Bei der XYZ-Ausführung ist die Z-Achse mit einem Adapterwinkel so montiert, dass die Last in Richtung der Federvorspannung wirkt.

Händische Probenmanipulation.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2018-12-13

pdf - 700 KB

Version / Datum

2018-12-13

pdf - 705 KB

Version / Datum

2019-02-06

pdf - 764 KB

Version / Datum

2019-07-16

pdf - 796 KB

	M-105.10	M-105.1P**	Einheit	Toleranz
Stellbereich	18	18	mm
Piezostellweg	–	30	µm
Kleinste Schrittweite (Piezoantrieb)	–	0,01	µm
Kleinste Schrittweite (Mikrometerschraube)*	1	1	µm
Umkehrspiel	2	2	µm
Geradheit	2	2	µm
Ebenheit	2	2	µm
Belastbarkeit	100	100	N	max.
Druck- / Zugkraft	20 / 4	20 / 4	N	max.
Querkraft	25	25	N	max.
Antrieb	Mikrometerschraube	P-854.00
Spindelsteigung (grob / fein)	0,5 / –	0,5 / –	mm
Masse	0,32	0,38	kg
Gehäusematerial	St	St
Empfohlene Piezoverstärker	–	E-610, E-500 System

* Motorisierte Ausführungen erreichen Schrittweiten bis 50 nm.

** Die Versionen M-105.2P, und M-105.3P sind XY- bzw. XYZ-Kombinationen aus M-105.1P.

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2018-12-13

pdf - 700 KB

Version / Datum

2018-12-13

pdf - 705 KB

Version / Datum

2019-02-06

pdf - 764 KB

Version / Datum

2019-07-16

pdf - 796 KB

Dokumentation

Übersicht über alle Kombinationsmöglichkeiten von Linear-, Dreh- und Kipptischen

Version / Datum

---

pdf - 760 KB

Version / Datum

---

pdf - 763 KB

3-D-Modelle

zip - 267 KB

Englisch

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

M-105.10

Mikrostelltisch, 18 mm, mit nichtarretierbarer Mikrometerschraube

Auf die Anfrageliste Von der Anfrageliste entfernen

M-105.11

Mikrostelltisch, 18 mm, mit arretierbarer Mikrometerschraube

Auf die Anfrageliste Von der Anfrageliste entfernen

M-105.1B

Mikrostelltisch, 18 mm, ohne Antrieb

Auf die Anfrageliste Von der Anfrageliste entfernen

M-105.1P

Mikrostelltisch, 18 mm, PiezoMike-Antrieb

Auf die Anfrageliste Von der Anfrageliste entfernen

M-105.2P

XY-Mikrostelltisch, 18 mm, PiezoMike-Antrieb

Auf die Anfrageliste Von der Anfrageliste entfernen

M-105.3P

XYZ-Mikrostelltisch, 18 mm, PiezoMike-Antrieb (mit M-009.10 Winkel für Seitenmontage)
