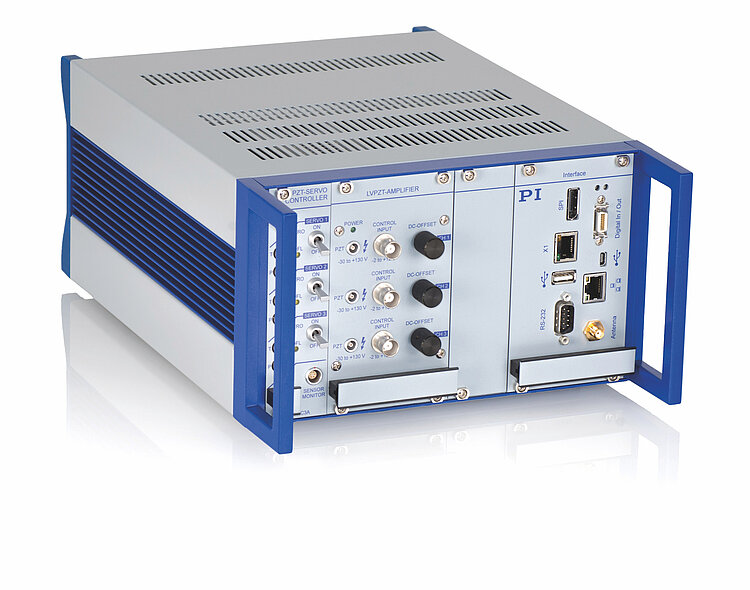

E-500 • E-501 Modularer Piezocontroller

Flexibles System für Piezoaktoren und Nanopositionierer

  • Bis zu drei Achsen; Sonderausführungen auch mehr
  • Piezoverstärkermodule für Niederspannung und Hochspannung, 14 bis 400 W Spitzenleistung
  • Positionsregelmodule für kapazitive und DMS-Sensoren, 1 bis 3 Kanäle
  • PC-Schnittstellen- / Display-Module
  • 19- und 9,5-Zoll-Chassis
E-500 • E-501 Modularer Piezocontroller
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Modulares Motion-Control-System für mehr Flexibilität

Modular konfigurierbar. Unterstützt Piezoaktoren, piezobasierte Kippplattformen und Positioniersysteme mit bis zu drei Bewegungsachsen.

Verstärker / Endstufen

Verstärker / Endstufen für Piezoaktoren mit bis zu 135 V, ±250 V oder 1000 V Betriebsspannung. Für hohe Dynamik sind Verstärker mit geschalteten Endstufen verfügbar. Hohe Linearität auch ohne Positionsrückmeldung kann mit Ladungsverstärkern erzielt werden. Verstärkermodule werden je nach Leistungsklasse für ein bis drei Kanäle je Modul angeboten.

Sensormodule

Je nach Genauigkeitsanforderung setzt PI in seinen Positioniersystemen kapazitive oder Dehnungssensoren ein. E-500 unterstützt den Betrieb von bis zu drei Achsen mit ein- bis dreikanaligen Sensormodulen.

Die Flexibilität des E-500 Systems erlaubt den gemischten Betrieb mit verschiedenen einkanaligen Verstärker- oder Sensormodulen. Die Ansteuerung erfolgt entweder direkt an den analogen Eingängen der Verstärker oder über das Schnittstellenmodul mit digitalen Schnittstellen zur Ansteuerung über einen externen Host.
