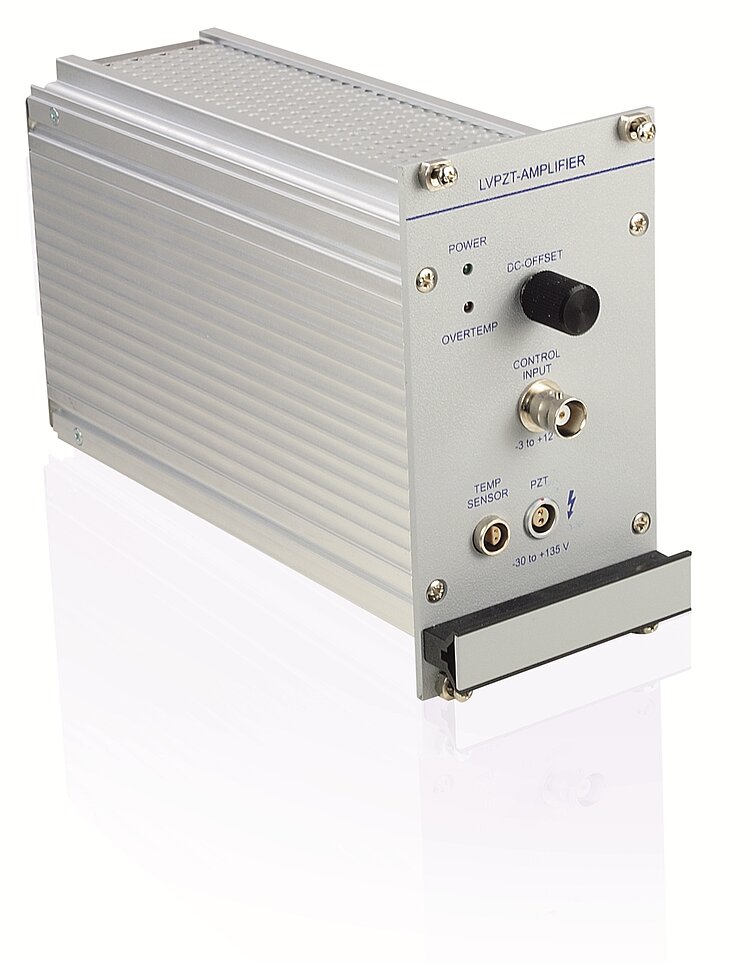

E-506 Piezo-Ladungsverstärker

Hochlinear, 30 W Dauerleistung, 1 Kanal

Hochlineares Verstärkermodul
Für dynamische Anwendungen
Ausgangsspannungsbereich -30 bis 130 V
Spitzenstrom 2 A, Dauerstrom 215 mA

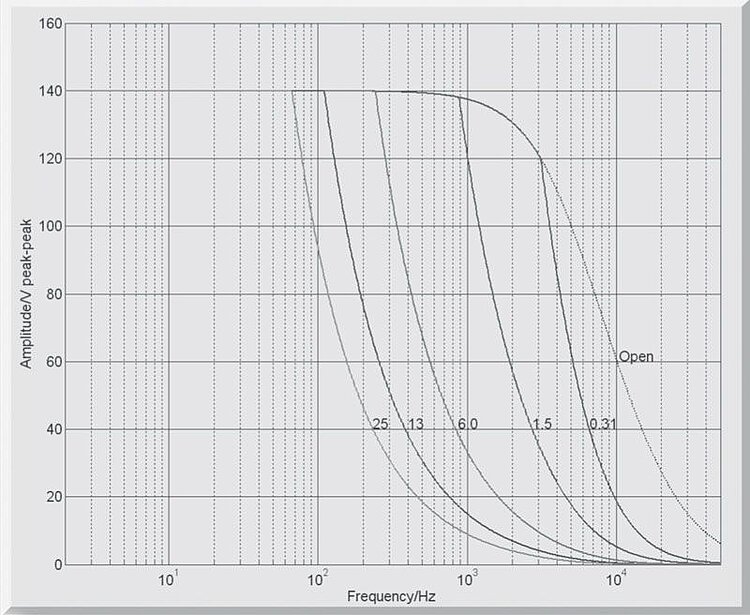

E-506.10: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF. Die minimale kapazitive Last beträgt 0,3 µF

Einschubmodul für E-500 System, bis zu drei Kanäle im 19'' Rack. Auswertung eines Temperatursensors schützt den Piezoaktor vor Überhitzung. Empfohlen für elektrische Kapazitäten größer als 0,3 µF.

Der Verstärker steuert die Ladungsmenge, die auf den Piezoaktor übertragen wird. Die Hysterese der Piezoauslenkung verringert sich damit auf 2% des Gesamtstellwegs gegenüber 10 bis 15% bei spannungsgesteuertem Betrieb. Das ermöglicht linearen Open-loop Betrieb mit schnellen Ansprechzeiten und sehr hoher Auflösung bei maximaler Bandbreite. Beim Halten einer Position schaltet der Verstärker intern auf Spannungssteuerung um.

Aktive Schwingungsdämpfung, Adaptronik, schnelle mechanische Schalter, Ventilsteuerung

Spezifikationen

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.

	E-506.10
Funktion	Linearisierter Verstärker, ladungsgesteuert
Kanäle	1

Verstärker	E-506.10
Eingangsspannungsbereich	-2 bis 12 V
Ausgangsspannung*	-30 bis 130 V
Spitzenstrom (<2,5 ms)	2 A
Dauerausgangsstrom	215 mA
Strombegrenzung	Kurzschlussfest
Rauschen	<0,6 mV_rms
Messkapazität (einstellbar)	1 bis 280 µF
Sinnvolle Piezolast	>0,3 µF
Eingangsimpedanz	1 MΩ / 1 nF

Schnittstellen und Bedienung	E-506.10
Piezoanschluss (Spannungsbuchse)	LEMO 2-pol. EGG.0B.302.CLL
Analogeingang / Steuereingangsbuchse	BNC
DC-Offset-Einstellung	10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung
Eingang für Piezo-Temperatursensor	PT 1000; LEMO-Buchse; automatische Hochspannungsabschaltung bei max. 150 °C

Umgebung	E-506.10
Betriebstemperaturbereich	5 bis 50 °C
Abmessungen	14 TE / 3 HE
Masse	0,9 kg
Betriebsspannung	System E-500
Leistungsaufnahme	55 W

* Abschaltung des Spannungsausgangs bei max. 85 °C intern (Überhitzungsschutz)
