P-088.720
Runder PICMA® Stack Multilayer-Piezoaktor; 14 µm Stellweg (ungeregelt); Ø 16 mm; Länge 16 mm; 7500 N Vorschubkraft; vakuumkompatibel bis 10⁻⁹ hPa; lötbare Kontakte

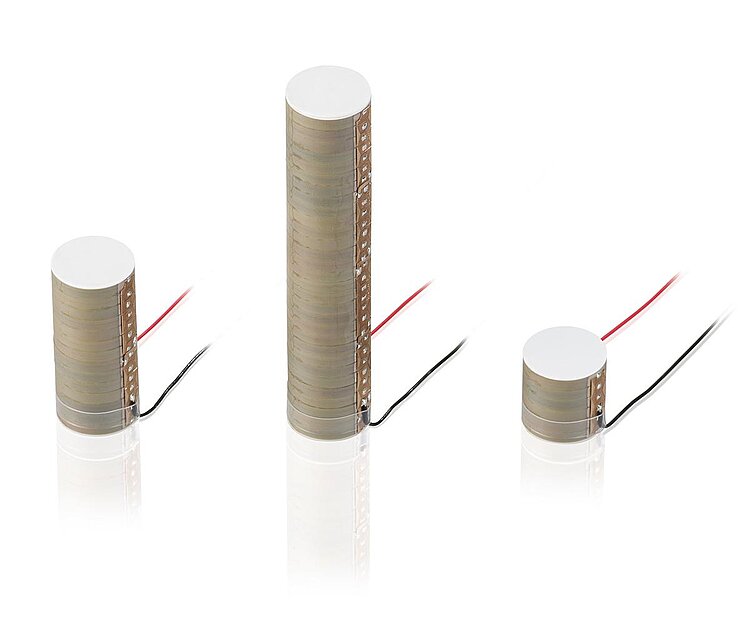

P-088 Runder PICMA® Stack Multilayer-Piezoaktor
Hohe Blockierkräfte
- Überlegene Lebensdauer
- Ideal für den dynamischen Betrieb
- Bauhöhe flexibel anpassbar
- OEM-Versionen ohne Litzen erhältlich
- UHV-kompatibel bis 10-9 hPa

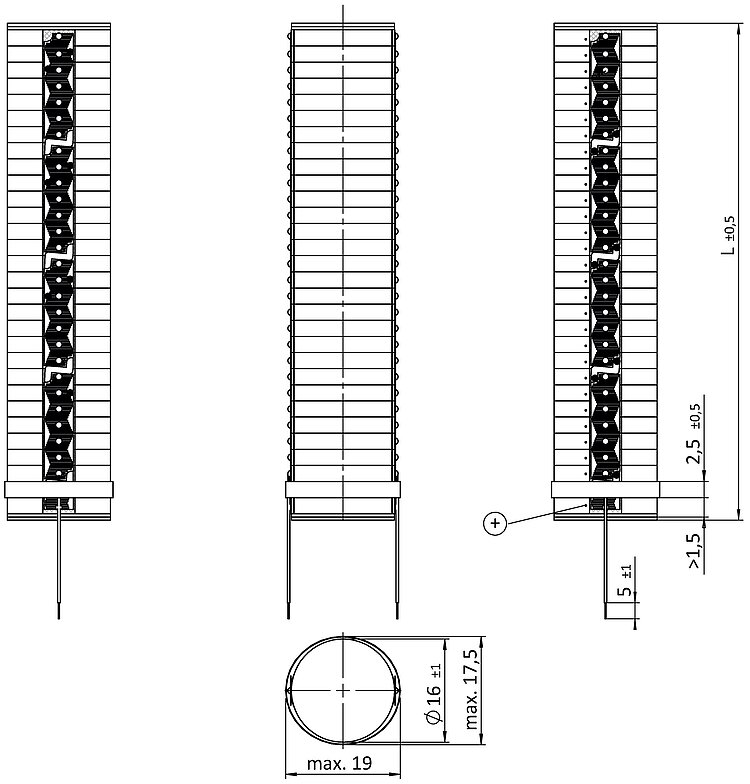

P-088 PICMA® Stack Multilayer-Piezoaktor, Abmessungen in mm.
P-088 Runder PICMA® Stack Multilayer-Piezoaktor
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Gestapelte Multilayer-Piezoaktoren
Durch die Stapelbauweise sind die Aktoren einfach skalierbar, der Stellweg kann flexibel angepasst werden. Der runde Querschnitt sorgt für eine einfache Integration.
UHV-kompatibel bis 10-9 hPa. Die Aktoren gasen nicht aus und können bei hohen Temperaturen ausgeheizt werden.
PICMA® Piezolinearaktoren
Niedrige Betriebsspannung -20 bis 100 V. Keramische Isolierung. Hohe Zuverlässigkeit, lange Lebensdauer.
Mögliche Modifikationen
Verschiedene Bauhöhen, schnell nach Kundenwunsch montierbar. Verschiedene Geometrien. Überschliffene Endflächen für verringerte Toleranzen. Sphärische Endstücke.
Einsatzgebiete
Industrie und Forschung. Für Lasertuning, Mikrodosierung, Life Sciences.
Spezifikationen
Spezifikationen
| Bewegen | P-088.720 | P-088.721 | P-088.740 | P-088.741 | P-088.780 | P-088.781 | Toleranz |
|---|---|---|---|---|---|---|---|
| Aktive Achsen | Z | Z | Z | Z | Z | Z | |
| Stellweg in Z, ungeregelt, bei 0 bis 100 V | 14 µm | 14 µm | 32 µm | 32 µm | 70 µm | 70 µm | +20 / -10 % |
| Antriebseigenschaften | P-088.720 | P-088.721 | P-088.740 | P-088.741 | P-088.780 | P-088.781 | Toleranz |
| Aktortyp | Linearaktor | Linearaktor | Linearaktor | Linearaktor | Linearaktor | Linearaktor | |
| Antriebstyp | PICMA® Stack | PICMA® Stack | PICMA® Stack | PICMA® Stack | PICMA® Stack | PICMA® Stack | |
| Betriebsspannung | -20 bis 100 V | -20 bis 100 V | -20 bis 100 V | -20 bis 100 V | -20 bis 100 V | -20 bis 100 V | |
| Elektrische Kapazität | 13 µF | 13 µF | 30 µF | 30 µF | 68 µF | 68 µF | ±20 % |
| Mechanische Eigenschaften | P-088.720 | P-088.721 | P-088.740 | P-088.741 | P-088.780 | P-088.781 | Toleranz |
| Steifigkeit in Z | 535 N/µm | 535 N/µm | 235 N/µm | 235 N/µm | 105 N/µm | 105 N/µm | |
| Resonanzfrequenz in Z, unbelastet | 68 kHz | 68 kHz | 35 kHz | 35 kHz | 17 kHz | 17 kHz | ±20 % |
| Blockierkraft | 7500 N | 7500 N | 7500 N | 7500 N | 7500 N | 7500 N | |
| Empfohlene Vorspannung für dynamischen Betrieb | 15 MPa | 15 MPa | 15 MPa | 15 MPa | 15 MPa | 15 MPa | |
| Max. Vorspannung für konstante Kraftausübung | 30 MPa | 30 MPa | 30 MPa | 30 MPa | 30 MPa | 30 MPa | |
| Querschnitt | rund | rund | rund | rund | rund | rund | |
| Material | Piezokeramik; Keramikendflächen aus Al2O3. | Piezokeramik; Keramikendflächen aus Al2O3. | Piezokeramik; Keramikendflächen aus Al2O3. | Piezokeramik; Keramikendflächen aus Al2O3. | Piezokeramik; Keramikendflächen aus Al2O3. | Piezokeramik; Keramikendflächen aus Al2O3. | |
| Piezomaterial | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | |
| Länge L | 16 mm | 16 mm | 36 mm | 36 mm | 77 mm | 77 mm | ±0,5 mm |
| Außendurchmesser | 16 mm | 16 mm | 16 mm | 16 mm | 16 mm | 16 mm | ±1 mm |
| Anschlüsse und Umgebung | P-088.720 | P-088.721 | P-088.740 | P-088.741 | P-088.780 | P-088.781 | Toleranz |
| Betriebstemperaturbereich | -40 bis 150 °C | -40 bis 150 °C | -40 bis 150 °C | -40 bis 150 °C | -40 bis 150 °C | -40 bis 150 °C | |
| Vakuumklasse | 10⁻⁹ hPa | 10⁻⁹ hPa | 10⁻⁹ hPa | 10⁻⁹ hPa | 10⁻⁹ hPa | 10⁻⁹ hPa | |
| Anschluss | lötbare Kontakte | Anschlusslitzen, PTFE-isoliert, AWG 28, Ø 0,69 mm | lötbare Kontakte | Anschlusslitzen, PTFE-isoliert, AWG 28, Ø 0,69 mm | lötbare Kontakte | Anschlusslitzen, PTFE-isoliert, AWG 28, Ø 0,69 mm | |
| Empfohlene Controller / Treiber | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | |
| Kabellänge | 0,1 m | 0,1 m | 0,1 m |
Blockierkraft und Steifigkeit bei 0 bis 100 V.
Resonanzfrequenz in Z, unbelastet: Gemessen bei 1 Vpp, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert.
Elektrische Kapazität: Gemessen bei 1 Vpp, 1 kHz, RT.
Sonderausführungen auf Anfrage.
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch PZ259
P-882 – P-888 PICMA® Stack Multilayer-Piezoaktoren, P-080 PICMA® Stack Multilayer-Ringaktoren mit Innenbohrung, P-088 PICMA® Stack Multilayer-Piezoaktoren, runder Querschnitt
Version / Datum
1.1.0 2021-09-27
pdf - 3 MB
Version / Datum
1.1.0 2021-09-27
pdf - 3 MB
