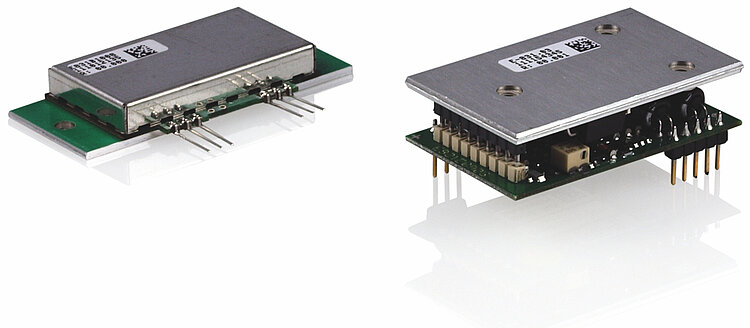

E-831 Piezoverstärkermodul
Preisgünstige OEM-Module mit separatem Netzteil
- Kompaktes Piezoverstärkermodul
- Spitzenstrom bis 250 mA
- Preisgünstig
- Rauscharm und stabil
- Einfach zu integrieren
- Kurzschlussfest, Überstrom- und Übertemperaturschutz
Einkanal-Piezoverstärkermodul
Kompaktes OEM-Modul. Verschiedene Modelle mit unterschiedlicher Dynamik. Stromversorgung über separates Netzteil, auch kundeneigen
Funktionen
Rauscharmer Leistungsverstärker. Verstärkungsfaktor 10. Ausgangsspannungsbereich -30 bis 130 V, abhängig vom verwendeten Netzteil. Monitorausgang 1 : 100. Übertemperaturschutz. Lötstifte zur Platinenmontage
Optionale Netzteilmodule
Netzteilmodule E-841 und E-842 mit verschiedenen Leistungsbereichen. Zur Versorgung von bis zu drei Piezoverstärkern E-831 geeignet. Sondernetzteile auf Anfrage
Spezifikationen

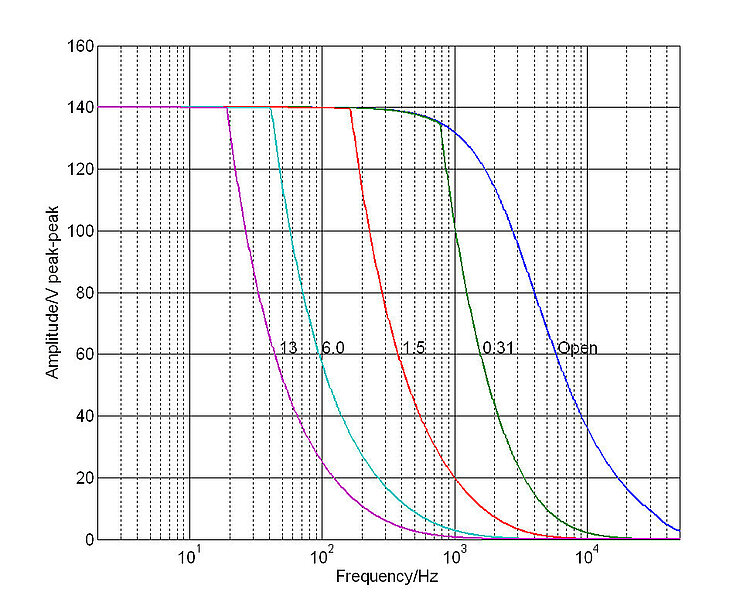

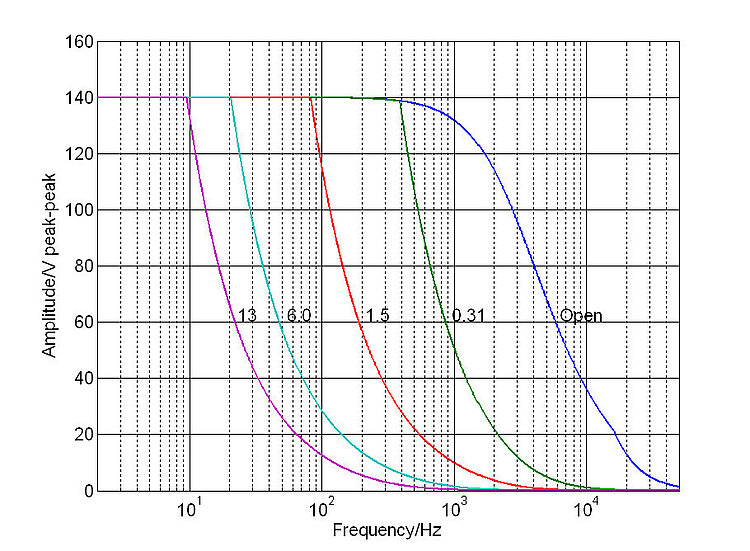

Spezifikationen
Verstärker | E-831.03 | E-831.05 |
---|---|---|
Funktion | Piezoverstärkermodul, 1 Kanal | Miniatur-Piezoverstärkermodul, 1 Kanal |
Eingangsspannungsbereich | -2 bis 12 V | -2 bis 12 V |
Ausgangsspannung* | -30 bis 130 V | -30 bis 130 V |
Spitzenstrom (<8 ms) | 100 mA | 250 mA |
Dauerstrom | 50 mA (bis 2 Minuten ohne Kühlung) | 100 mA (bis 1 Minute ohne Kühlung) |
Strombegrenzung | Kurzschlussfest | Kurzschlussfest |
Spannungsverstärkung | 10±0,1 | 10±0,1 |
Bandbreite, Kleinsignal | 3,5 kHz (offen) | 15 kHz (offen) |
Welligkeit, Rauschen, 0 bis 100 kHz | 0,8 mVrms 20 mVpp | <0,15 mVrms <1 mVpp |
Grundlast (intern) | 10 nF | 10 nF |
Ausgangsimpedanz | 33 Ω | 5 Ω |
Eingangsimpedanz | 100 kΩ | 1 MΩ |
Umgebung | E-831.03 | E-831.05 |
---|---|---|
Kontaktierung | Lötstifte, Ø 1 mm, 6 mm | Lötstifte, Ø 0,7 mm, 9 mm |
Betriebstemperaturbereich | 5 bis 50 °C | 5 bis 50 °C |
Übertemperaturschutz | Abschaltung bei 70 °C Gehäusetemperatur | Abschaltung bei 75 °C Gehäusetemperatur |
Abmessungen | 50 mm × 30 mm × 14 mm | 60 mm × 28 mm × 6 mm |
Material | Geschirmtes Metallgehäuse | Geschirmtes Metallgehäuse |
Betriebsspannungen | 127 bis 137 V / 1,8 mA -28 bis -38 V / 1,8 mA 15 V / 20 mA -15 V / 7 mA | 127 bis 137 V / 6 mA -28 bis -38 V / 6 mA |
Dynamische Stromaufnahme | Abhängig von Last, Amplitude und Anstiegsgeschwindigkeit der Ausgangsspannung (slew rate) | Abhängig von Last, Amplitude und Anstiegsgeschwindigkeit der Ausgangsspannung (slew rate) |
Netzteilmodule | E-841.05 / E-842.05 | E-841.55 |
---|---|---|
Funktion | Netzteilmodul (8 W) für bis zu 3 × E-831 | Netzteilmodul (20 W) für bis zu 3 × E-831 |
Ausgangsspannungen und -ströme | 127 V / 30 mA -26 V / 30 mA 15 V / 60 mA -15 V / 20 mA | 137 V / 60 mA -37 V / 60 mA 15 V / 0,3 A -15 V / 0,3 A |
Max. Ausgangsleistung | 8 W | 20 W |
Dauerausgangsleistung | 8 W mit Kühlung (5 W ohne) | 20 W |
Strombegrenzung | Kurzschlussfest (1 Minute) | Kurzschlussfest (1 Minute) |
Betriebsspannung | 10 bis 30 V (E-841.05) 30 bis 72 V (E-842.05) | 12 bis 30 V |
Stromaufnahme (Leerlauf) | 100 mA bei 15 V 60 mA bei 30 V 25 mA bei 72 V (E-842.05) | 100 mA bei 12 V 90 mA bei 15 V 60 mA bei 24 V 60 mA bei 30 V |
Max. Stromaufnahme | 1 A (E-841.05 bei 10 V) 200 mA (E-842.05 bei 72 V) | 2,2 A bei 12 V 1,1 A bei 24 V |
Einschaltspitzenstrom | 1,5 A | 2,5 A |
Typ. Schaltfrequenz | 100 kHz | 180 kHz |
Externe Taktfrequenz | 200 kHz (185 bis 220 kHz möglich) | 200 kHz (200 bis 225 kHz möglich) |
Synchronisationssignal | TTL-Pegel mit 50 % Tastverhältnis; ab 1,8 Vpp, mit ±7 V Offset | TTL-Pegel mit 50 % Tastverhältnis; ab 2,5 Vpp |
Ausgangswelligkeit | <100 mVpp | <20 mVpp |
Betriebstemperaturbereich | 5 bis 50 °C (Leistungsminderung über 40 °C) | 5 bis 50 °C (Leistungsminderung über 40 °C) |
Gehäuse | Geschirmtes Metallgehäuse, 50 mm × 44 mm × 14 mm | Geschirmtes Metallgehäuse, 75 mm × 62 mm × 28 mm |
Kontaktierung | Lötstifte, Ø 1 mm, 7 mm | Lötstifte, Ø 1 mm, 4 mm |
