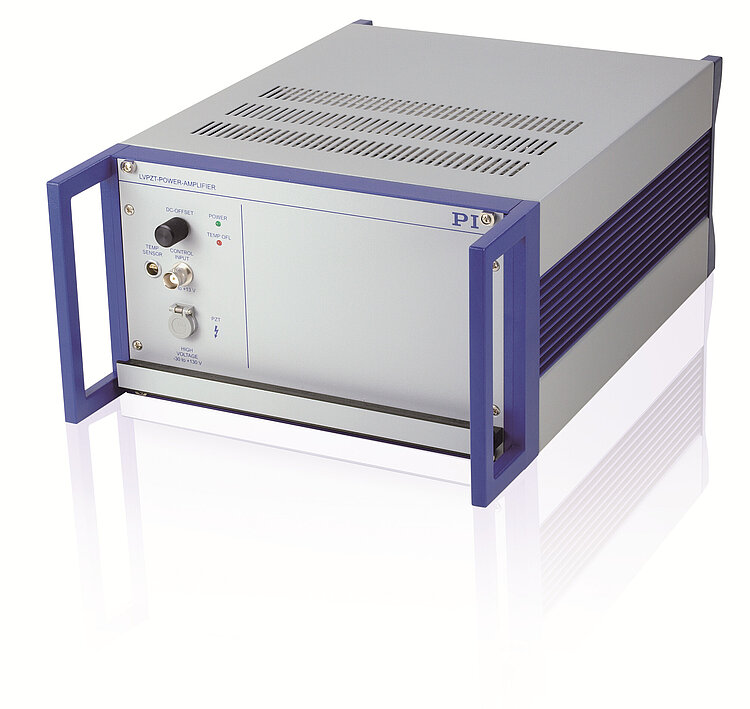

E-618 Hochleistungs-Piezoverstärker / Servocontroller

Hohe Ströme, hochdynamisch

Spitzenstrom 20 A
Anstiegszeiten im Bereich von Mikrosekunden
Bandbreite 15 kHz für hochdynamische Anwendungen
Schutz vor thermischer Überlast der Piezoaktoren mit Temperatursensor

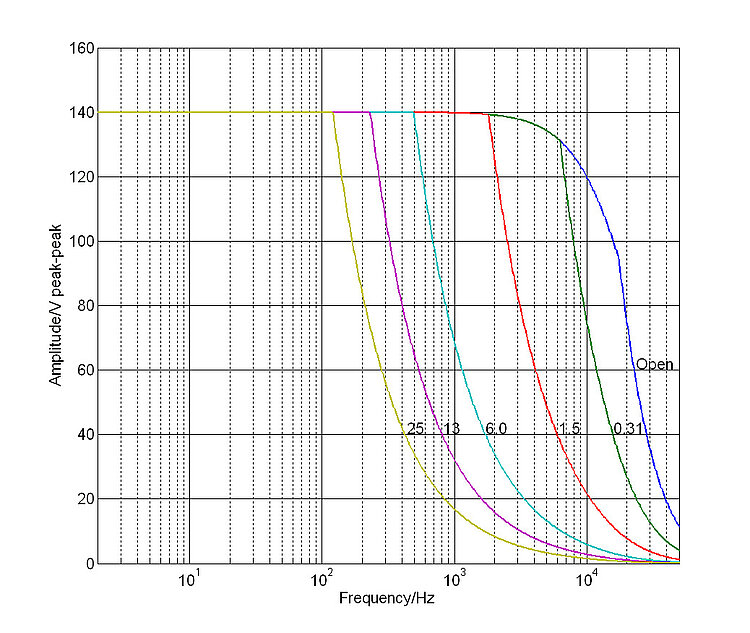

E-618.10: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF

Hoher Spitzenstrom, 0,8 A Dauerstrom. Hohe Bandbreite für hohe Dynamik. Geeignet für PICMA®-Piezoaktoren mit Sonderkontakten. Ausgangsspannung -30 bis 130 V. Analoge Ansteuerung. Auswertung eines Temperatursensors schützt den Piezoaktor vor Überhitzung.

Optionales Regelmodul E-509 für DMS-Sensoren. Optionales Schnittstellenmodul E-518 mit Funktionsgenerator, Datenrekorder, digitalen Schnittstellen. Optionales Zubehör: NI LabVIEW-Treibersatz E-500.ACD für D/A-Wandlerkarten von National Instruments

Schnelle Schaltanwendungen in Ventilen oder Pumpen
Mikrostrukturuntersuchungen
Aktive Schwingungsdämpfung

Spezifikationen

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.

	E-618.10 / E-618.10G / E-618.1G / E-618.20G
Funktion	Leistungsverstärker / Controller für PICMA® Multilayer-Piezoaktoren
Kanäle	E-618.10 /E-618.10G / E-618.1G: 1 E-618.20G: 2

Verstärker	E-618.10 / E-618.10G / E-618.1G / E-618.20G
Eingangsspannungsbereich	-2 bis 12 V
Ausgangsspannung*	-30 bis 130 V
Spitzenausgangsleistung	>3200 W (<0,3 ms)
Dauerausgangsleistung	100 W (>0,3 ms)
Spitzenstrom	>20 A (<0,3 ms)
Dauerausgangsstrom	0,8 A (>0,3 ms)
Strombegrenzung	Kurzschlussfest
Spannungsverstärkung	10 ±0,1
Welligkeit, Rauschen, 0 bis 10 kHz	20 mV_pp/ 2,4 mV_rms (ohne Last) <2 mV_rms (1µF)
Eingangsimpedanz	100 kΩ

Schnittstellen und Bedienung	E-618.10 / E-618.10G / E-618.1G / E-618.20G
Piezoanschluss	LEMO EGG.1B.302.CLL, mit Sicherheitsabdeckung
Analogeingang	BNC
Temperatursensor (Piezoaktor)	PT 1000; LEMO-Buchse; automatische Hochspannungsabschaltung bei max. 150 °C
Display und Anzeigen	LEDs für Power, Temp Overflow
DC-Offset-Einstellung	10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung

Umgebung	E-618.10 / E-618.10G / E-618.1G / E-618.20G
Betriebsspannung	100 bis 120 oder 220 bis 240 VAC, wählbar
Max. Leistungsaufnahme	Leerlauf: 15 VA, Vollast: 160 VA
Betriebstemperaturbereich	5 bis 50 °C (Leistungsminderung über 40 °C)
Masse	E-618.10: 2,65 kg E-618.10G: 5,6 kg E-618.1G: 7 kg E-618.20G: 9,5 kg
Abmessungen	E-618.10: 215 mm × 123 mm × 185 mm (42 TE / 3 HE) E-618.10G: 9,5''-Chassis E-618.1G: 19''-Chassis E-618.20G: 19''-Chassis
