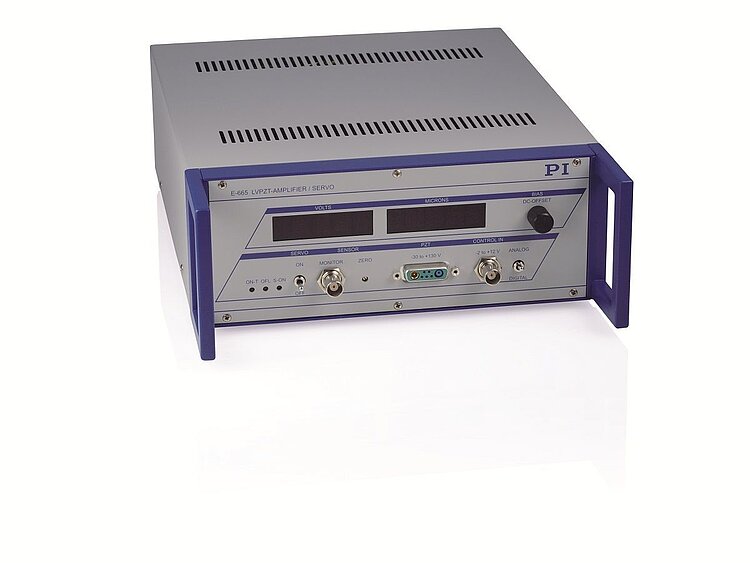

E-665 Piezoverstärker / Servocontroller

Funktion

Piezoverstärker und Positionsregler

Achsen

1

Reglertyp

P-I (analog) + Notchfilter

Sensortyp

DMS (.S) / kapazitiv (.C)

Eingangsspannungsbereich

-2 bis +12 V

Ausgangsspannungbereich

-30 bis +130 V

Spitzenstrom (<20 ms)

360 mA

Dauerausgangsstrom

150 mA

Strombegrenzung

Kurzschlussfest

Rauschen, 0 bis 100 kHz

0,5 (.S) / 4,0 (.C) mV_rms

Spannungsverstärkung

10 ±0,1

Eingangsimpedanz

100 kΩ

Kommunikations-Schnittstellen*

USB, RS-232 (D-Sub 9 (m)), 24 Bit A/D und 20 Bit D/A

Piezoanschluss

LEMO ERA.00.250.CTL (.S) / D-Sub Spezial (.C)

Sensoranschluss

LEMO EPL.0S.304.HLN (.S) / D-Sub Spezial (.C)

Analogeingang

BNC

Sensormonitorbuchse

BNC

Controller Netzwerk*

bis 12 Kanäle, parallel

Unterstützte Funktionen*

Funktionstabelle; 256 Datenpunkte, bis zu 16 Makros

Display und Anzeigen

2 × 4½-stellig, LED

DC-Offset Einstellung

10-Gang-Potentiometer, addiert 0 bis 10 V zur Eingangsspannung

Betriebstemperaturbereich

5 bis 40 °C

Überhitzungsschutz

Abschaltung bei 80 °C

Abmessungen

236 mm × 88 mm × 273 mm + Griffe

Masse

2,5 kg

Betriebsspannung

115 VAC / 230 VAC, 50-60 Hz (Linearnetzteil)

Max. Leistungsaufnahme

60 W
