E-709.CHG
Digitaler Piezocontroller, 1 Kanal, -30 bis 130 V, kapazitiver Sensor , hohe Ausgangsleistung, Tischgerät

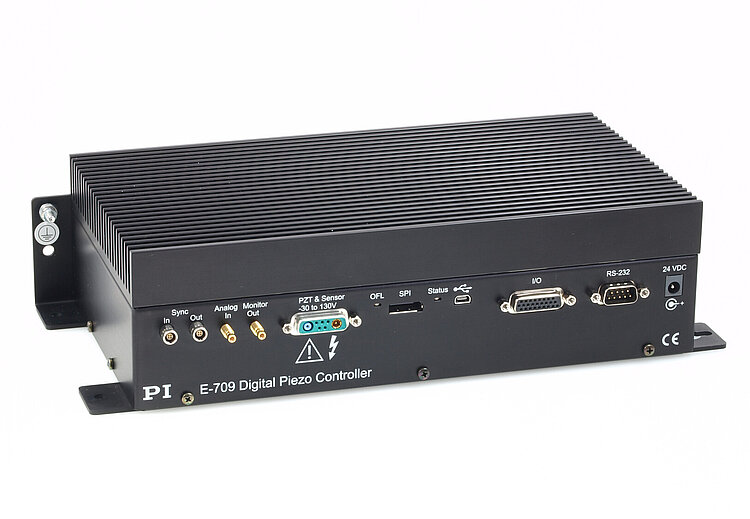

E-709.CHG Digitaler 1-Kanal-Piezocontroller
Hohe Ausgangsleistung für dynamischen Betrieb, kapazitive Sensoren
- Ausgangsleistung bis 50 W
- Linearitätsabweichung maximal 0,02 %
- Schnelle serielle Schnittstelle mit bis zu 25 MBit/s
- Umfangreiche I/O-Funktionen
- Umfangreiches Softwarepaket

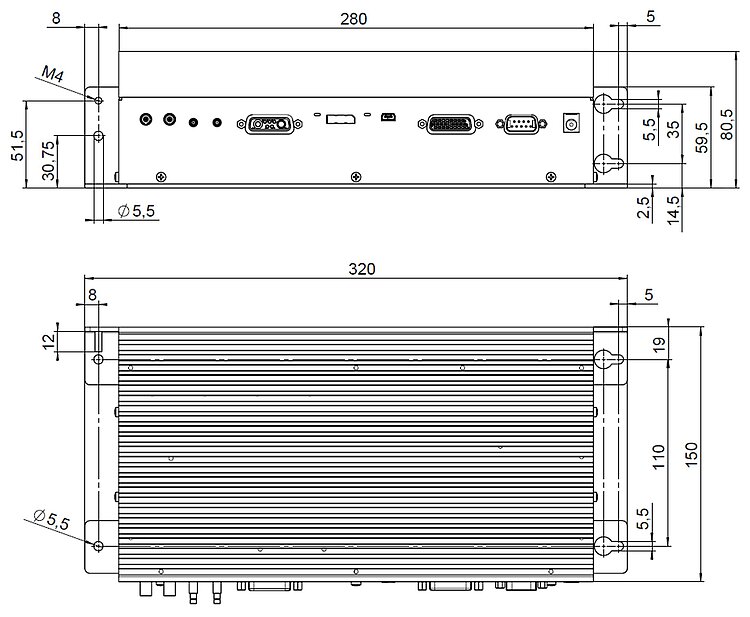

E-709.CHG: Abmessungen in mm

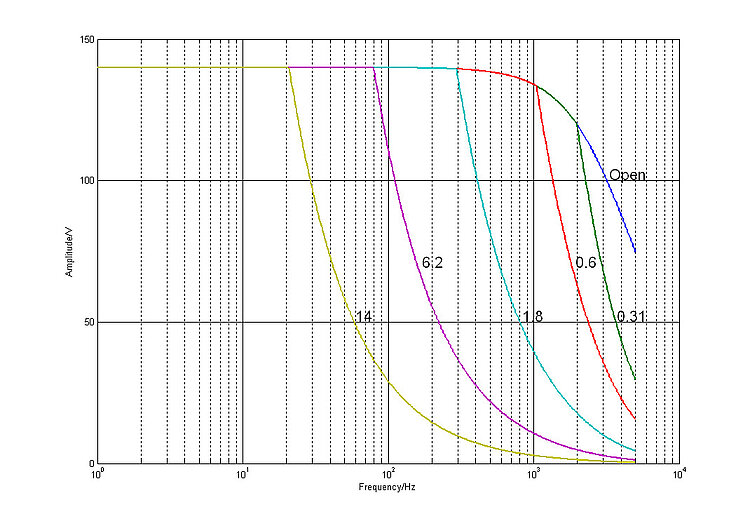

E-709.CHG: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in µF
E-709.CHG Digitaler 1-Kanal-Piezocontroller
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Schneller Piezocontroller
1 Kanal. Für piezobasierte Nanopositioniersysteme mit kapazitiven Sensoren. Hoher Ausgangsstrom für dynamische Anwendungen. Digitaler Regler. Spannungsbereich -30 bis 130 V.
Schnittstellen
USB, RS-232, schnelle serielle Schnittstelle mit bis zu 25 MBit/s. Zusätzlicher breitbandiger Analogeingang für Soll-Werte oder Sensor. Analogausgang, z. B. für externe Verstärker.
Bedienersoftware und Funktionen
PIMikroMove®, PI General Command Set (GCS). Treiber für NI LabVIEW, dynamische Bibliotheken für Windows und Linux. Kompatibel mit µManager, MATLAB. Funktionsgenerator. Linearisierung. Datenrekorder. Auto Zero. Trigger I/O. Parametervorgabe per Software.
Spezifikationen
Spezifikationen
Schnittstellen und Bedienung | E-709.CHG |
|---|---|
Kommunikations-Schnittstellen | USB, RS-232, SPI |
Piezo- / Sensoranschluss | D-Sub-Spezial 7W2 |
Analogeingangsbuchse | SMB |
Sensormonitorbuchse | SMB |
I/O-Anschluss | HD D-Sub 26 (f) 1 Analogeingang 0 bis10 V (konfigurierbar) 1 Analogausgang 0 bis10 V (konfigurierbar) 1 Monitor Piezospannung -0,3 bis 1,3 V 1 Digitaleingang (LVTTL, programmierbar) 5 Digitalausgänge (LVTTL, 3 × vordefiniert, 2 × programmierbar) |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | C, C++, C#, MATLAB, NI LabVIEW, Python; unterstützt von MATLAB, µManager, Andor iQ |
Display und Anzeigen | Status-LED, Overflow-LED |
