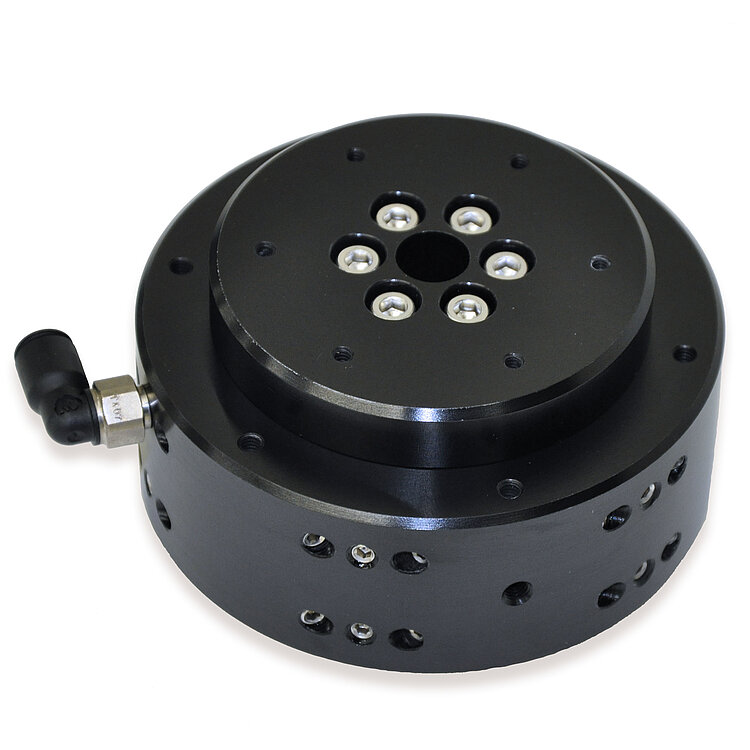

A-601.025
PIglide RT Rotatorisches Luftlagermodul, 50 mm Durchmesser Bewegungsplattform, 25 mm Länge des Lagersitzes
A-60x PIglide RT Rotatorisches Luftlagermodul
Reibungsfrei, nicht motorisiert
- Durchmesser Bewegungsplattform von 50 mm bis 300 mm
- Belastbarkeit bis 425 kg
- Exzentrizität / Ebenheit <200 nm
- Kann horizontal oder vertikal montiert werden

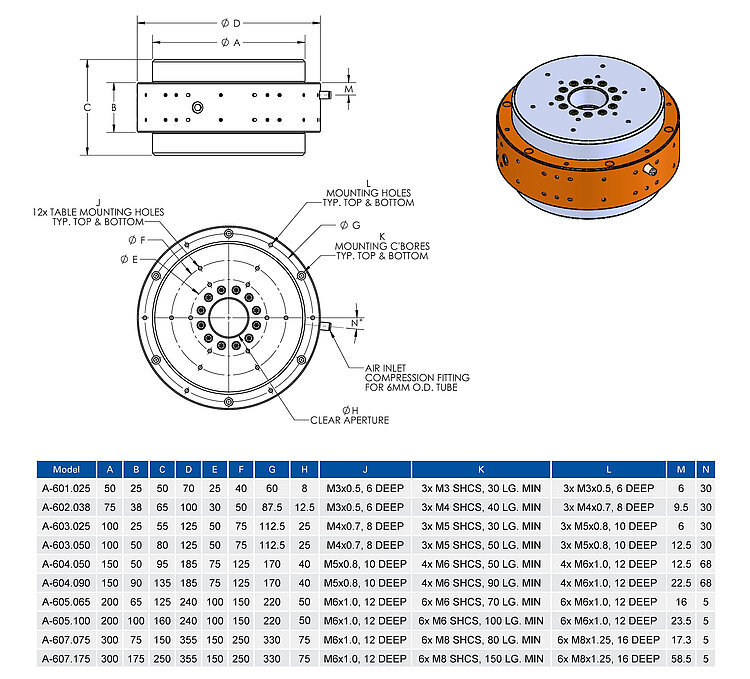

A-60x.xxx, Abmessungen in mm

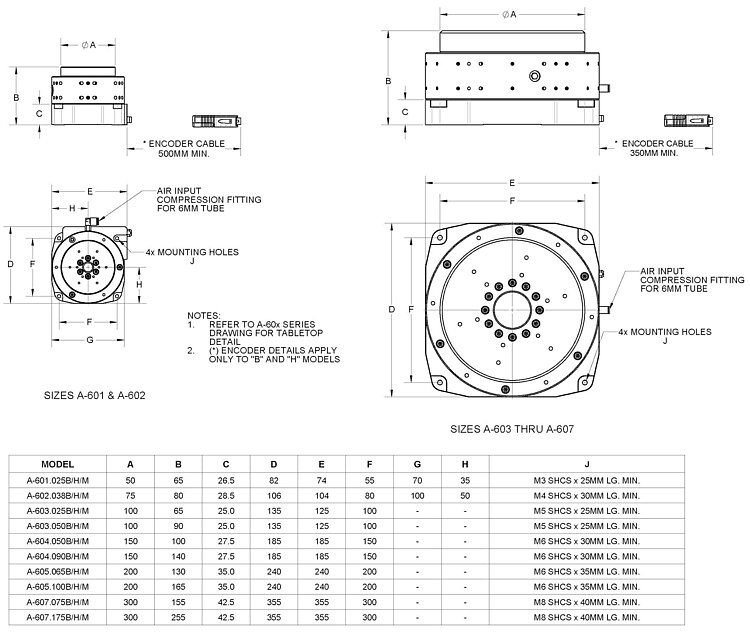

A-60x.xxxX, Abmessungen in mm
A-60x PIglide RT Rotatorisches Luftlagermodul
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Produktübersicht
Die nicht motorisierten, passiven, rotatorischen Luftlagermodule der PIglide RT-Serie sind für Genauigkeit, Präzision, hohe Steifigkeit und hohen Bedienkomfort ausgelegt. Sie können in beliebiger Orientierung eingesetzt werden und sind mit Motor und Encoder als komplette Positionierlösung leicht zu integrieren.
Die Lager der RT-Serie bieten eine überragende Leistung bei Exzentrizität, Ebenheit und Taumeln. Sie haben kein Losbrechmoment und keinen Reibungswiderstand während des Betriebs, da sie reibungsfrei sind. Sie sind ideal für den Einsatz in Reinräumen, sind wartungsfrei, benötigen keine Schmierung und haben eine unbegrenzte Lebensdauer.
Zubehör und Optionen
- Encoder zur präzisen Erfassung des Tischwinkels während des manuellen Betriebs
- Befestigungsplattform zur horizontalen Montage auf optische Tische und flache Oberflächen
- PIglide Filter und Druckregler
- Kundenspezifische Montagelaschen und quadratische Gehäuse
Einsatzgebiete
Optische Justage, Metrologie, Teileprüfung, Kalibrierung, Scanning, Schleppmomentmessung.
Aufgrund der Reibungsfreiheit entstehen keine Partikel, wodurch PIglide Tische ideal unter Reinraumbedingungen eingesetzt werden können.
Spezifikationen
Spezifikationen
Größe und Lasten | Durchmesser Bewegungsplattform / mm | Länge des Lagersitzes / mm | Belastbarkeit (1) axial / radial /N | Zulässiges Kippmoment (1) / N·m | Steifigkeit axial / radial / N/µm |
|---|---|---|---|---|---|
A-601.025 | 50 | 25 | 134 / 57 | 0,57 | 26 / 8 |
A-602.038 | 75 | 38 | 299 / 132 | 1,13 | 57 / 22 |
A-603.025 | 100 | 25 | 536 / 115 | 1,70 | 96 / 18 |
A-603.050 | 100 | 50 | 536 / 229 | 4,52 | 96 / 35 |
A-604.050 | 150 | 50 | 1206 / 344 | 22,6 | 210 / 64 |
A-604.090 | 150 | 90 | 1206 / 605 | 36,7 | 210 / 113 |
A-605.065 | 200 | 65 | 2144 / 577 | 39,6 | 385 / 110 |
A-605.100 | 200 | 100 | 2144 / 917 | 67,8 | 385 / 175 |
A-607.075 | 300 | 75 | 4244 / 1203 | 141,3 | 788 / 204 |
A-607.175 | 300 | 175 | 4244 / 2789 | 282,5 | 788 / 475 |
(1) Die aufgeführten Lasten setzen eine Luftversorgung mit 80 psi voraus. Für andere Drücke, wenden Sie sich bitte an PI.
Leistungsspezifikationen | Exzentrizität (2) / nm | Ebenheit (2) / nm | Taumeln (2) / µrad | Max. Geschwindigkeit (3) / rpm | Trägheitsmoment / kg·mm² | Rotierende Masse / kg | Gesamtmasse / kg |
|---|---|---|---|---|---|---|---|
A-601.025 | 300 | 100 | 5 | 3000 | 35 | 0,15 | 0,4 |
A-602.038 | 250 | 75 | 4 | 3000 | 231 | 0,4 | 1,2 |
A-603.025 | 175 | 75 | 2,5 | 3000 | 705 | 0,7 | 1,5 |
A-603.050 | 175 | 75 | 2,5 | 3000 | 750 | 0,8 | 2,5 |
A-604.050 | 100 | 50 | 2 | 3000 | 4715 | 2,1 | 5,4 |
A-604.090 | 100 | 50 | 2 | 3000 | 5050 | 2,6 | 8,2 |
A-605.065 | 100 | 50 | 1,5 | 2000 | 17900 | 4,6 | 11,6 |
A-605.100 | 100 | 50 | 1,5 | 2000 | 18800 | 5,3 | 16,3 |
A-607.075 | 75 | 40 | 1 | 1000 | 181900 | 19,4 | 38,1 |
A-607.175 | 75 | 40 | 1 | 1000 | 206700 | 26,0 | 59,0 |
(2) Präzisionsspezifikationen abhängig von der Qualität der Befestigungsplattform, der Nutzlast, der Orientierung und externen Kräften auf das Lager. Für anwendungsspezifische Parameter, wenden Sie sich bitte an PI. Angezeigte Werte sind statisch (keine Rotationsgeschwindigkeit während des Messens).
(3) Geschwindigkeit kann durch die Encoderoption oder Nutzlastunwucht eingeschränkt werden. Wenden Sie sich bitte an PI für weitere Details.
Optionale Encoder | Sensorsignal | Sensorauflösung / µrad | Max. Geschwindigkeit / rpm | Referenzschalter |
|---|---|---|---|---|
A-601.xxxH | A/B-Quadratur, differenziell, RS-422, 4 MHz | 192 | 2500 | 1 / Umdrehung, ein Impuls über einen Schritt des Encoders, synchronisiert auf Ausgangssignal |
A-602.xxxH | A/B-Quadratur, differenziell, RS-422, 4 MHz | 133 | 2000 | 1 / Umdrehung, ein Impuls über einen Schritt des Encoders, synchronisiert auf Ausgangssignal |
A-603.xxxH | A/B-Quadratur, differenziell, RS-422, 4 MHz | 100 | 1500 | 1 / Umdrehung, ein Impuls über einen Schritt des Encoders, synchronisiert auf Ausgangssignal |
A-604xxxH | A/B-Quadratur, differenziell, RS-422, 4 MHz | 66,4 | 1000 | 1 / Umdrehung, ein Impuls über einen Schritt des Encoders, synchronisiert auf Ausgangssignal |
A-605.xxxH | A/B-Quadratur, differenziell, RS-422, 4 MHz | 50 | 800 | 1 / Umdrehung, ein Impuls über einen Schritt des Encoders, synchronisiert auf Ausgangssignal |
A-607.xxxH | A/B-Quadratur, differenziell, RS-422, 4 MHz | 33,5 | 500 | 1 / Umdrehung, ein Impuls über einen Schritt des Encoders, synchronisiert auf Ausgangssignal |
A-601.xxxB | Absolut, BiSS-C 32 Bit | 0,0015 | 3500 | – |
A-602.xxxB | Absolut, BiSS-C 32 Bit | 0,0015 | 3000 | – |
A-603.xxxB | Absolut, BiSS-C 32 Bit | 0,0015 | 2000 | – |
A-604.xxxB | Absolut, BiSS-C 32 Bit | 0,0015 | 1500 | – |
A-605.xxxB | Absolut, BiSS-C 32 Bit | 0,0015 | 1000 | – |
A-607.xxxB | Absolut, BiSS-C 32 Bit | 0,0015 | 500 | – |
Anschlüsse und Umgebung | A-60x |
|---|---|
Betriebsdruck | 75 bis 85 psi (515 bis 585 kPa) |
Luftdurchsatz | < 2,0 SCFM (57 SLPM) |
Luftqualität | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573‑1 Klasse 1 Ölfrei - ISO 8573‑1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573‑1 Klasse 3 |
Materialien (4) | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl |
(4) Alternative Tischoberflächenmaterialen wie Edelstahl verfügbar. Wenden Sie sich bitte an PI für ein Angebot.
