PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 50 mm Stellweg; 100 N Belastbarkeit; 500 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze

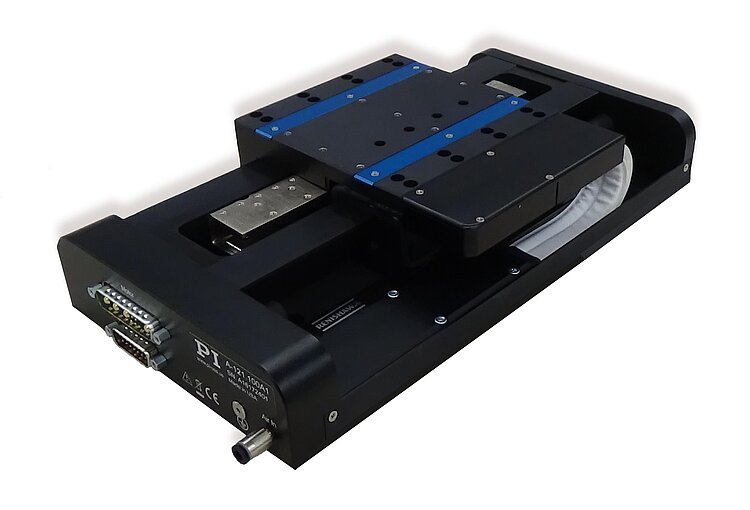

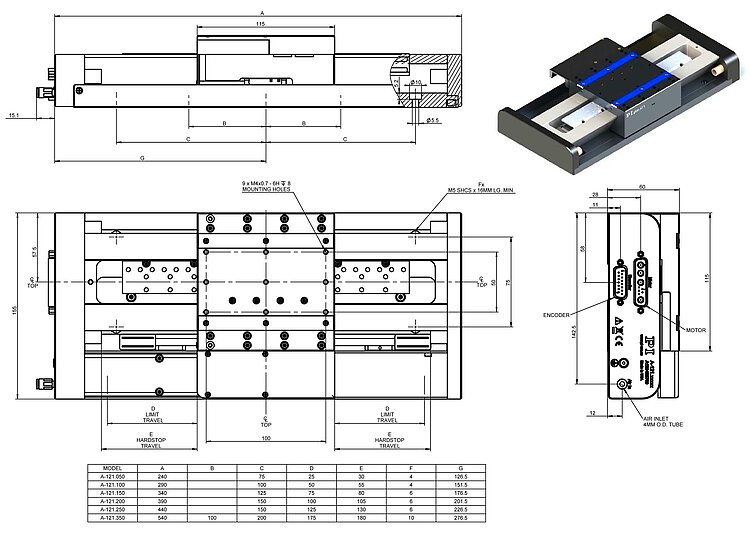

A-121 PIglide AT1 Lineartisch mit Luftlager
Hochleistungs-Nanopositioniertisch mit kleiner Bauform
- Ideal für Scan-Anwendungen oder hochpräzise Positionierung
- Reinraumtauglich
- Größe der Bewegungsplattform 115 mm × 115 mm
- Stellwege bis 350 mm
- Niedrige Bauhöhe von 60 mm
- Auflösung bis 1 nm
Produktübersicht
Die Tische der PIglide Serie verfügen über einen Servo-Linearmotorantrieb mit vorgespannten Luftlagern und integriertem optischen Linearencoder. Die Kombination dieser berührungslosen Baugruppen ergibt eine reibungslose Bewegungsplattform, die die höchste Leistung, Qualität und Lebensdauer bietet.
Ein Hochleistungslinearmotor kann den Tisch zur Höchstgeschwindigkeit innerhalb weniger Millisekunden fahren. Die vorgespannte, luftgelagerte Konstruktion unterstützt eine Montage in jeder beliebigen Orientierung.
Zubehör und Optionen
- Encoder
- PIglide Filter und Druckregler
- Mehrachsige Motion Controller und Direktantriebe
- XY-Aufbauten und individuelle Konfigurationen
- Schleppkettenvarianten
- Gegengewichtoptionen für vertikale Montage
- Grundplatten aus Granit und Systeme zur Vibrationsminderung
Einsatzgebiete
PIglide Positioniersysteme sind ideal geeignet für hochpräzise Anwendungen in der Messtechnik, Photonik und Präzisionsscannen in der Halbleiter- oder der Flachbildschirm-Herstellung.
Aufgrund der Reibungsfreiheit entstehen keine Partikel, wodurch PIglide Tische ideal unter Reinraumbedingungen eingesetzt werden können.
Spezifikationen
Spezifikationen
Bewegen | A-121.050A1 | A-121.050B1 | A-121.100A1 | A-121.100B1 | A-121.150A1 | A-121.150B1 | A-121.200A1 | A-121.200B1 | A-121.250A1 | A-121.250B1 | A-121.350A1 | A-121.350B1 | Toleranz |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | X | |
Stellweg in X | 50 mm | 50 mm | 100 mm | 100 mm | 150 mm | 150 mm | 200 mm | 200 mm | 250 mm | 250 mm | 350 mm | 350 mm | |
Beschleunigung in X, unbelastet | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | 20 m/s² | max. |
Maximale Geschwindigkeit in X, unbelastet | 500 mm/s | 500 mm/s | 1000 mm/s | 1000 mm/s | 1000 mm/s | 1000 mm/s | 1000 mm/s | 1000 mm/s | 1000 mm/s | 1000 mm/s | 1000 mm/s | 1000 mm/s | |
Geradheit (Lineares Übersprechen in Y bei Bewegung in X) | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,5 µm | ± 0,5 µm | ± 0,75 µm | ± 0,75 µm | ± 1 µm | ± 1 µm | ± 1,25 µm | ± 1,25 µm | max. |
Ebenheit (Lineares Übersprechen in Z bei Bewegung in X) | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,5 µm | ± 0,5 µm | ± 0,75 µm | ± 0,75 µm | ± 1 µm | ± 1 µm | ± 1,25 µm | ± 1,25 µm | max. |
Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 12,5 µrad | ± 12,5 µrad | ± 17,5 µrad | ± 17,5 µrad | max. |
Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 10 µrad | ± 12,5 µrad | ± 12,5 µrad | ± 17,5 µrad | ± 17,5 µrad | max. |
Positionieren | A-121.050A1 | A-121.050B1 | A-121.100A1 | A-121.100B1 | A-121.150A1 | A-121.150B1 | A-121.200A1 | A-121.200B1 | A-121.250A1 | A-121.250B1 | A-121.350A1 | A-121.350B1 | Toleranz |
Positioniergenauigkeit in X, kalibriert | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | typ. |
Positioniergenauigkeit in X, unkalibriert | ± 1,5 µm | ± 1,5 µm | ± 1,5 µm | ± 1,5 µm | ± 1,5 µm | ± 1,5 µm | ± 2 µm | ± 1,5 µm | ± 2 µm | ± 1,5 µm | ± 3 µm | ± 1,5 µm | typ. |
Bidirektionale Wiederholgenauigkeit in X | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm | typ. |
Integrierter Sensor | Inkrementeller Linearencoder | Absoluter Linearencoder | Inkrementeller Linearencoder | Absoluter Linearencoder | Inkrementeller Linearencoder | Absoluter Linearencoder | Inkrementeller Linearencoder | Absoluter Linearencoder | Inkrementeller Linearencoder | Absoluter Linearencoder | Inkrementeller Linearencoder | Absoluter Linearencoder | |
Sensorsignal | Sin/Cos, 1 V Spitze-Spitze | BiSS-C | Sin/Cos, 1 V Spitze-Spitze | BiSS-C | Sin/Cos, 1 V Spitze-Spitze | BiSS-C | Sin/Cos, 1 V Spitze-Spitze | BiSS-C | Sin/Cos, 1 V Spitze-Spitze | BiSS-C | Sin/Cos, 1 V Spitze-Spitze | BiSS-C | |
Sensorsignalperiode | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | |||||||
Sensorauflösung | 4,88 nm | 1 nm | 4,88 nm | 1 nm | 4,88 nm | 1 nm | 4,88 nm | 1 nm | 4,88 nm | 1 nm | 4,88 nm | 1 nm | |
Antriebseigenschaften | A-121.050A1 | A-121.050B1 | A-121.100A1 | A-121.100B1 | A-121.150A1 | A-121.150B1 | A-121.200A1 | A-121.200B1 | A-121.250A1 | A-121.250B1 | A-121.350A1 | A-121.350B1 | Toleranz |
Antriebstyp | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | |
Nennspannung | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | |
Spitzenspannung | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | |
Nennstrom, effektiv | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | 1,2 A | typ. |
Spitzenstrom, effektiv | 3,5 A | 3,5 A | 3,5 A | 3,5 A | 3,5 A | 3,5 A | 3,5 A | 3,5 A | 3,5 A | 3,5 A | 3,5 A | 3,5 A | typ. |
Antriebskraft in X | 11,1 N | 11,1 N | 11,1 N | 11,1 N | 11,1 N | 11,1 N | 11,1 N | 11,1 N | 11,1 N | 11,1 N | 11,1 N | 11,1 N | typ. |
Spitzenkraft in X | 33,2 N | 33,2 N | 33,2 N | 33,2 N | 33,2 N | 33,2 N | 33,2 N | 33,2 N | 33,2 N | 33,2 N | 33,2 N | 33,2 N | |
Kraftkonstante | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | 9,4 N/A | |
Widerstand Phase-Phase | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | 6,3 Ω | typ. |
Induktivität Phase-Phase | 1 mH | 1 mH | 1 mH | 1 mH | 1 mH | 1 mH | 1 mH | 1 mH | 1 mH | 1 mH | 1 mH | 1 mH | |
Gegen-EMK Phase-Phase | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | 7,7 V·s/m | max. |
Polteilung N-N | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | |
Mechanische Eigenschaften | A-121.050A1 | A-121.050B1 | A-121.100A1 | A-121.100B1 | A-121.150A1 | A-121.150B1 | A-121.200A1 | A-121.200B1 | A-121.250A1 | A-121.250B1 | A-121.350A1 | A-121.350B1 | Toleranz |
Zulässige Druckkraft in Y | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | max. |
Zulässige Druckkraft in Z | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | max. |
Zulässiges Moment in θX | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | max. |
Zulässiges Moment in θY | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | 8,3 N·m | max. |
Bewegte Masse in X, unbelastet | 1200 g | 1200 g | 1200 g | 1200 g | 1200 g | 1200 g | 1200 g | 1200 g | 1200 g | 1200 g | 1200 g | 1200 g | |
Führung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | Luftlagerführung mit Luft-Vorspannung | |
Gesamtmasse | 3500 g | 3500 g | 4200 g | 4200 g | 4500 g | 4500 g | 5200 g | 5200 g | 5700 g | 5700 g | 6800 g | 6800 g | |
Material | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | |
Anschlüsse und Umgebung | A-121.050A1 | A-121.050B1 | A-121.100A1 | A-121.100B1 | A-121.150A1 | A-121.150B1 | A-121.200A1 | A-121.200B1 | A-121.250A1 | A-121.250B1 | A-121.350A1 | A-121.350B1 | Toleranz |
Betriebstemperaturbereich | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | +15 bis +25 °C | |
Anschluss | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | |
Sensoranschluss | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | D-Sub 15-polig (m) | |
Betriebsdruck | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | 450 bis 520 (65 bis 75 psi) kPa | |
Luftdurchsatz | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | max. |
Luftqualität | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | |
Empfohlene Controller / Treiber | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x | A-81x, A-82x |
Downloads
Produktmitteilung
Product Change Notification A-xxx.*C1
Datenblatt
Dokumentation
Benutzerhandbuch A121D0001
A-121 PIglide AT1 Motorisierter Linearversteller mit Luftlagermodul und Encoder
3-D-Modelle
A-121 3D-Modell
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 50 mm Stellweg; 100 N Belastbarkeit; 500 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 100 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 100 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 150 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 150 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 200 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 200 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 250 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 250 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 350 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze
PIglide AT1 Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 350 mm Stellweg; 100 N Belastbarkeit; 1000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C
Fragen Sie den Fachmann!
Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.
Technologie
PIglide Luftlager-Technologie
Der Magnetantrieb kann eine luftgelagerte bewegte Plattform innerhalb weniger Nanometer linear oder weniger Bogensekunden rotatorisch positionieren.
Magnetische Direktantriebe
Magnetische Direktantriebe bieten vor allem hinsichtlich Verschleiß und Dynamik Vorteile gegenüber klassischen spindelbasierten Lösungen.
