PIglide RB Lineares Luftlagermodul, Bewegungsplattform 50 mm × 50 mm, Stellweg 50 mm

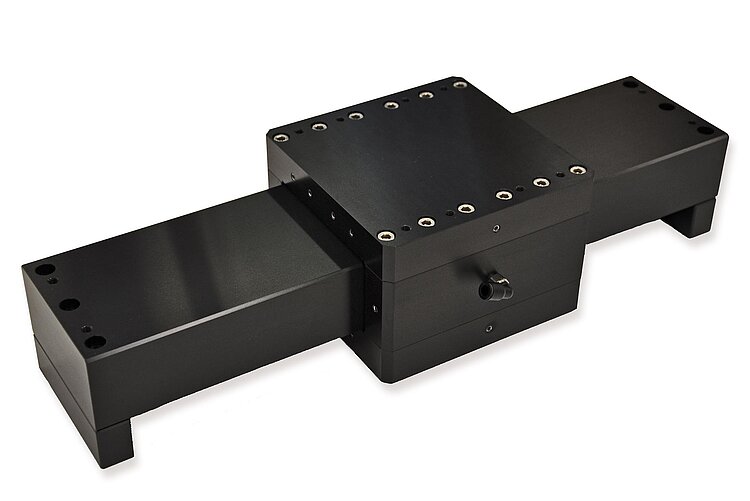

A-10x PIglide RB Lineares Luftlagermodul
Reibungsfrei, ideal für Positionierung, Scanning, Metrologie
- Ideal für Scan-Anwendungen oder hochauflösende Positionierung
- Reinraumtauglich
- Größe der Bewegungsplattform bis 300 mm × 300 mm
- Stellwege bis 1 m
- Belastbarkeit bis 775 kg
- Geradheit / Ebenheit bis 0,5 μm je 25 mm
- Neigen / Rollen / Gieren bis 1,2 µrad je 25 mm

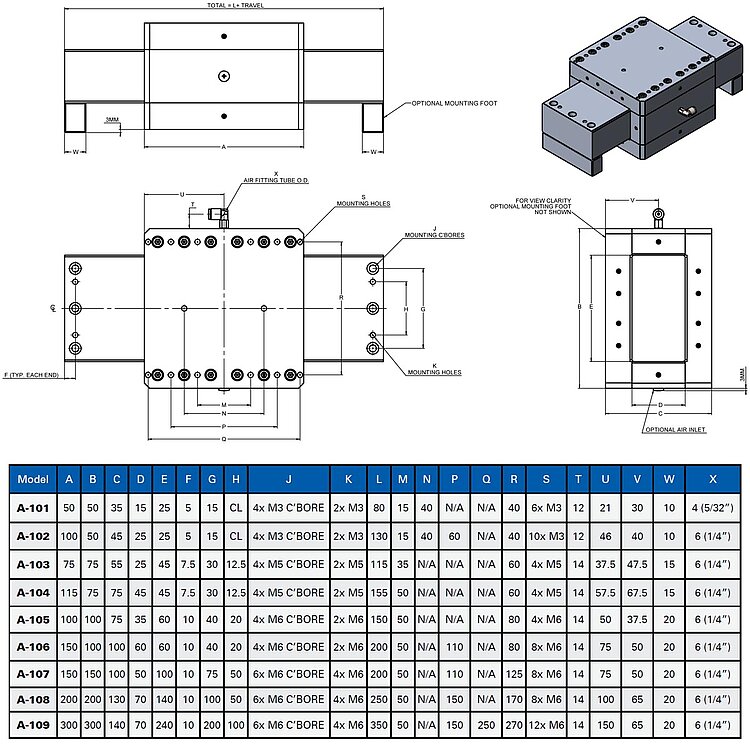

A-10x.xxx, Abmessungen in mm
A-10x, Abmessungen in mm
A-10x PIglide RB Lineares Luftlagermodul
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Lineare Luftlager der PIglide RB Serie sind genau das Richtige für Anwendungen, die eine ruhige, präzise, Linearbewegung benötigen. Diese Luftlagermodule ersetzen Kugel- oder Kreuzrollenführungen und sind einfach zu integrieren. Sie bieten verbesserte Geradheit, Winkelabweichung und Wiederholgenauigkeit gegenüber Verstelleinheiten mit Kugelführungen, besonders für Stellwege länger als 100 mm.
Da Luftlager prinzipiell reibungsfrei sind, arbeiten sie ohne Haftreibung beim Anfahren oder Laufreibung, auch unter Höchstlast. Luftlager arbeiten kontaktfrei und mit gereinigter Luft, sodass sie nahezu wartungs- und verschleißfrei sind.
Zubehör und Optionen
- Luftreglermodul
- Montagefüße
- Sonderkonfigurationen auf Anfrage
- Mehrere Bewegungsplattformen auf einer Führung
- Konstruktionen mit bewegter Führung
Spezifikationen
Spezifikationen
| Größe der Bewegungsplattform / mm × mm | Stellweg / mm | Vertikale Belastbarkeit* / N | Laterale Belastbarkeit* / N |
|---|---|---|---|---|
A-101 | 50 × 50 | 50 bis 200 | 130 | 75 |
A-102 | 50 × 100 | 50 bis 300 | 260 | 260 |
A-103 | 75 × 75 | 50 bis 300 | 350 | 195 |
A-104 | 75 × 115 | 50 bis 300 | 540 | 540 |
A-105 | 100 × 100 | 50 bis 300 | 630 | 370 |
A-106 | 100 × 150 | 50 bis 600 | 950 | 950 |
A-107 | 150 × 150 | 50 bis 750 | 1580 | 790 |
A-108 | 200 × 200 | 50 bis 1000 | 2950 | 1475 |
A-109 | 300 × 300 | 50 bis 1000 | 7600 | 2210 |
| Stellwege bis 300 mm | Stellwege bis 600 mm | Stellwege bis 1000 mm |
|---|---|---|---|
Geradheit / Ebenheit** | ±1,25 μm | ±2,5 μm | ±5 μm |
Geradheit / Ebenheit pro 25 mm Stellweg** | ±0,25 μm | ±0,25 μm | ±0,25 μm |
Positionsstabilität** | ±0,05 μm | ±0,05 μm | ±0,05 μm |
Neigen / Gieren, pro 25 mm Stellweg** | 1,2 µrad | 1,2 µrad | 1,2 µrad |
Neigen / Gieren, gesamt** | 10 µrad | 20 µrad | 30 µrad |
A-10x.xxx | |
|---|---|
Betriebsdruck | 80 psi (550 kPa) nominal |
Luftdurchsatz | <1,0 SCFM (28 SLPM) |
Luftqualität | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573‑1 Klasse 1 |
Materialien | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl |
* Die angegebenen Belastbarkeiten gehen von einem Betriebsdruck von 80 psi (550 kPa) aus. Bei alternativem Betriebsdruck, kontaktieren Sie PI zur Bestimmung anderer Belastbarkeiten.
** Präzisionsangaben abhängig von Belastung, Orientierung, und externen Kräften auf das Lager. Kontaktieren Sie PI für anwendungsspezifische Parameter.
