A-651.045

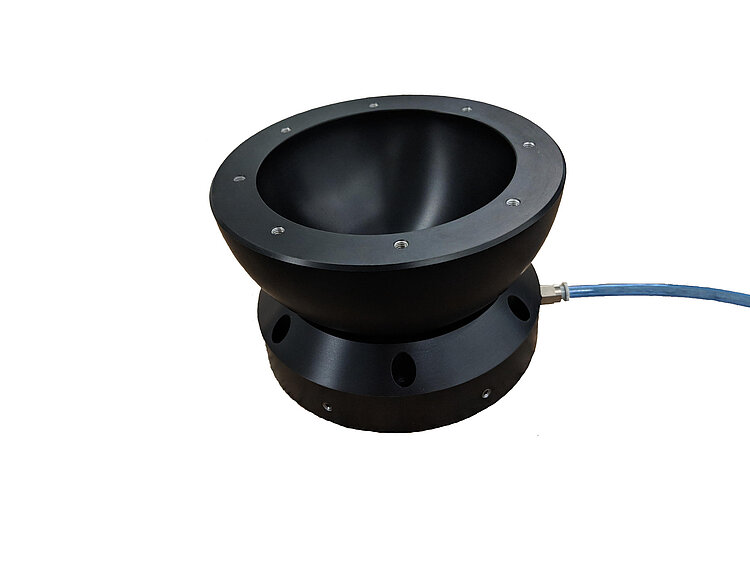

PIglide HB Hemisphärisches Luftlagermodul, ±45° Kippbereich, 50 mm Durchmesser
A-65x PIglide HB: Hemisphärisches Luftlagermodul
Reibungsfrei, ideal für rotatorische Bewegung in drei Achsen
- Reinraumtauglich
- Geringe Trägheit, Rotationsfreiheit in drei Richtungen
- Durchmesser bis 300 mm
- Belastbarkeit bis 635 kg, Kippbereich bis ±45°
- Betriebsdruck von 30 psi bis 90 psi (207 kPa bis 621 kPa)
- Ideal für Satellitenlagenregelung und Simulation der Schwerelosigkeit

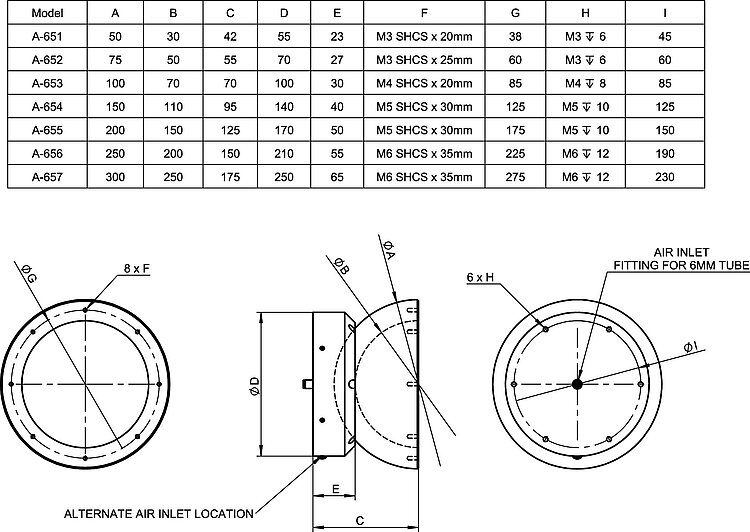

A-65x.045, Abmessungen in mm
A-65x PIglide HB: Hemisphärisches Luftlagermodul
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Übersicht
Die PIglide HB Serie mit sphärischen Luftlagern ermöglicht einzigartige Positionierungs- und Simulationsanwendungen in den Bereichen von Forschung und Industrie. Diese Lager bieten ausgezeichnete Belastbarkeit und Steifigkeit und gleichzeitig inhärent reibungsfreie Bewegung in drei rotatorischen Achsen. Die sphärischen Lager, die häufig in der Forschung der Schwerelosigkeit bei Satelliten eingesetzt werden, werden auch in Systemen für präzise Chipkontaktierung und optische Justage eingesetzt. Durch den Einsatz sphärischer Lager an beiden Enden einer Spindelwelle ist es möglich, extrem steife Spindeln zu bauen. Diese Anordnung erlaubt die präzise Justage auf der Spindelwelle im Betrieb durch die Bewegung eines sphärischen Lagers relativ zum Anderen.
Zubehör und Optionen
- Luftreglermodul
- Sonderkonfigurationen auf Anfrage
Spezifikationen
Spezifikationen
| Bewegen | A-651.045 | A-652.045 | A-653.045 | A-654.045 | A-655.045 | A-656.045 | A-657.045 | Toleranz |
|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | θX θY θZ | θX θY θZ | θX θY θZ | θX θY θZ | θX θY θZ | θX θY θZ | θX θY θZ | |
| Rotationsbereich in θX | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | |
| Rotationsbereich in θY | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | 90 ° | |
| Rotationsbereich in θZ | 360 ° | 360 ° | 360 ° | 360 ° | 360 ° | 360 ° | 360 ° | |
| Positionieren | A-651.045 | A-652.045 | A-653.045 | A-654.045 | A-655.045 | A-656.045 | A-657.045 | Toleranz |
| Antriebseigenschaften | A-651.045 | A-652.045 | A-653.045 | A-654.045 | A-655.045 | A-656.045 | A-657.045 | Toleranz |
| Mechanische Eigenschaften | A-651.045 | A-652.045 | A-653.045 | A-654.045 | A-655.045 | A-656.045 | A-657.045 | Toleranz |
| Trägheitsmoment in θX, unbelastet | 20 kg·mm² | 140 kg·mm² | 580 kg·mm² | 4210 kg·mm² | 17200 kg·mm² | 46300 kg·mm² | 103000 kg·mm² | ±20 % |
| Trägheitsmoment in θY, unbelastet | 20 kg·mm² | 140 kg·mm² | 580 kg·mm² | 4210 kg·mm² | 17200 kg·mm² | 46300 kg·mm² | 103000 kg·mm² | ±20 % |
| Trägheitsmoment in θZ, unbelastet | 20 kg·mm² | 140 kg·mm² | 580 kg·mm² | 4210 kg·mm² | 17200 kg·mm² | 46300 kg·mm² | 103000 kg·mm² | ±20% |
| Gesamtmasse | 185 g | 470 g | 1025 g | 2825 g | 5850 g | 9525 g | 14600 g | |
| Zulässige Druckkraft in Z | 150 N | 350 N | 650 N | 1600 N | 2650 N | 4050 N | 6350 N | max. |
| Material | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl | |
| Anschlüsse und Umgebung | A-651.045 | A-652.045 | A-653.045 | A-654.045 | A-655.045 | A-656.045 | A-657.045 | Toleranz |
| Betriebsdruck | 515 bis 585 (75 bis 85 psi) kPa | 515 bis 585 (75 bis 85 psi) kPa | 515 bis 585 (75 bis 85 psi) kPa | 515 bis 585 (75 bis 85 psi) kPa | 515 bis 585 (75 bis 85 psi) kPa | 515 bis 585 (75 bis 85 psi) kPa | 515 bis 585 (75 bis 85 psi) kPa | |
| Luftdurchsatz | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | 28 L/min | max. |
| Luftqualität | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 | Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3 |
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch A-65x
PIglide HB: Hemisphärisches Luftlager
Version / Datum
v.3 2019-03-21
pdf - 686 KB
Englisch
3-D-Modelle
3-D-Modelle
A-65x 3D-Modell
zip - 578 KB
Whitepaper
Whitepaper
Luftlager: Wann sie in Ihrer Bewegungsapplikation verwendet und wann sie vermieden werden sollten
Nicht alle Positioniertische sind gleich aufgebaut. Autor: Matt Reck, PI
Version / Datum
WP4003 2015-09
pdf - 3 MB
Englisch
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
A-652.045
PIglide HB Hemisphärisches Luftlagermodul, ±45° Kippbereich, 75 mm Durchmesser
A-653.045
PIglide HB Hemisphärisches Luftlagermodul, ±45° Kippbereich, 100 mm Durchmesser
A-654.045
PIglide HB Hemisphärisches Luftlagermodul, ±45° Kippbereich, 150 mm Durchmesser
A-655.045
PIglide HB Hemisphärisches Luftlagermodul, ±45° Kippbereich, 200 mm Durchmesser
A-656.045
PIglide HB Hemisphärisches Luftlagermodul, ±45° Kippbereich, 250 mm Durchmesser
A-657.045
PIglide HB Hemisphärisches Luftlagermodul, ±45° Kippbereich, 300 mm Durchmesser
