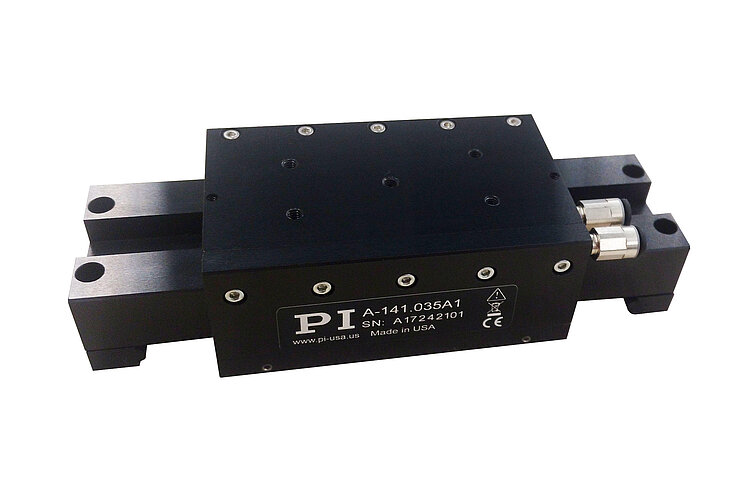

A-141 PIglide MB Miniatur-Lineartisch mit Luftlager

Hohe Leistung, Reinraum-kompatibel, anpassbar

Größe der Bewegungsplattform 57 mm × 93 mm
Niedrige Bauhöhe 38 mm
Stellwege bis 35 mm
Belastbarkeit bis 3 kg
Geschwindigkeit bis 0,25 m/s
Beschleunigung bis 3,5 m/s²

Angebot / Bestellung

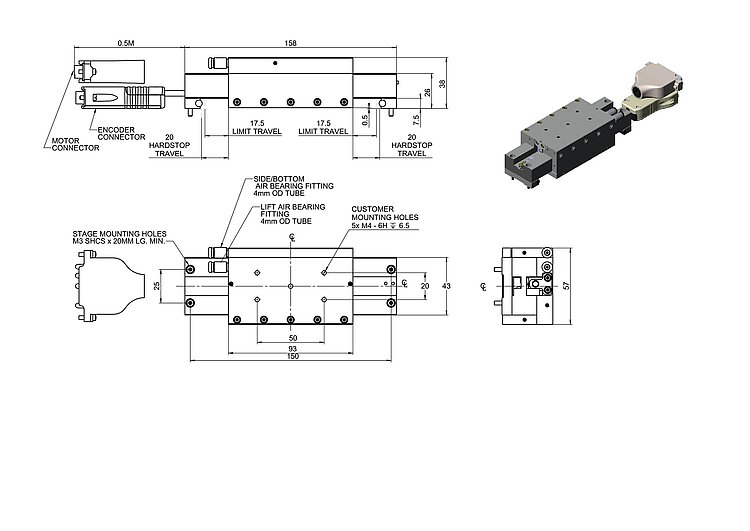

A-141.035A1, Abmessungen in mm

Produktübersicht

Der PIglide MB Lineartisch mit Luftlager verfügt über einen Servo-Linearmotorantrieb mit vorgespannten Luftlagern und integriertem optischen Linearencoder. Dieser Tisch bietet höchste Präzision im Miniaturformat. Die Kombination der berührungslosen Baugruppen ergibt eine reibungslose Bewegungsplattform, die höchste Leistung, Qualität und Lebensdauer bietet.

Zubehör und Optionen

PIglide Filter und Druckregler
Ein- und mehrachsige Motion Controller
Grundplatten aus Granit und Systeme zur Vibrationsminderung

Einsatzgebiete

Der Tisch ist ideal geeignet für viele hochpräzise Anwendungen wie Metrologie, Faserpositioniersysteme, Optikpositionierung und Scanning. Der berührungslose Aufbau ist ideal geeignet für Anwendungen im Reinraum. Es gibt keine bewegten elektrischen Kabel. Die Art der Arretierung des Luftlagermoduls bietet die ultimative Positionsstabilität.

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2023-11-17

pdf - 710 KB

Version / Datum

2023-11-17

pdf - 715 KB

Version / Datum

2021-01-15

pdf - 420 KB

Download

Bewegen	A-141.035A1	Toleranz
Aktive Achsen	X
Stellweg in X	35 mm
Beschleunigung in X, unbelastet	3,5 m/s²	max.
Maximale Geschwindigkeit in X, unbelastet	250 mm/s
Geradheit (Lineares Übersprechen in Y bei Bewegung in X)	± 0,1 µm	max.
Ebenheit (Lineares Übersprechen in Z bei Bewegung in X)	± 0,1 µm	max.
Rollen (Rotatorisches Übersprechen in θX bei Bewegung in X)	± 5 µrad	max.
Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X)	± 5 µrad	max.
Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X)	± 5 µrad	max.
Positionieren	A-141.035A1	Toleranz
Positioniergenauigkeit in X, kalibriert	± 0,2 µm	typ.
Positioniergenauigkeit in X, unkalibriert	± 2 µm	typ.
Bidirektionale Wiederholgenauigkeit in X	0,1 µm	typ.
Referenzschalter	Encoder-Index
Endschalter	Hall-Effekt
Integrierter Sensor	Inkrementeller Linearencoder
Sensorsignal	Sin/Cos, 1 V Spitze-Spitze
Sensorsignalperiode	20 µm
Sensorauflösung	4,88 nm
Antriebseigenschaften	A-141.035A1	Toleranz
Antriebstyp	Eisenloser 3-Phasen-Linearmotor
Nennspannung	48 V
Spitzenspannung	80 V
Nennstrom, effektiv	0,3 A	typ.
Spitzenstrom, effektiv	1,1 A	typ.
Antriebskraft in X	0,58 N	typ.
Spitzenkraft in X	2,3 N
Kraftkonstante	2,1 N/A
Widerstand Phase-Phase	22,4 Ω	typ.
Induktivität Phase-Phase	1 mH
Gegen-EMK Phase-Phase	0,7 V·s/m	max.
Polteilung N-N	18 mm
Mechanische Eigenschaften	A-141.035A1	Toleranz
Zulässige Druckkraft in Z	30 N	max.
Zulässiges Moment in θX	1,1 N·m	max.
Zulässiges Moment in θY	2,8 N·m	max.
Bewegte Masse in X, unbelastet	300 g
Führung	Luftlagerführung mit Luft-Vorspannung
Gesamtmasse	600 g
Material	Hartbeschichtetes Aluminium, Befestigungsmaterial aus Edelstahl
Anschlüsse und Umgebung	A-141.035A1	Toleranz
Betriebstemperaturbereich	+15 bis +25 °C
Anschluss	D-Sub 9W4 (m)
Sensoranschluss	D-Sub 15-polig (m)
Betriebsdruck	445 bis 515 (65 bis 75 psi) kPa
Luftdurchsatz	28 L/min	max.
Luftqualität	Rein (gefiltert bis zu 1,0 μm oder besser) - ISO 8573–1 Klasse 1 Ölfrei - ISO 8573–1 Klasse 1 Trocken (-15 °C Taupunkt) - ISO 8573–1 Klasse 3
Kabellänge	0,45 m
Empfohlene Controller / Treiber	A-81x, A-82x

Download Datenblatt downloads

Datenblatt

Version / Datum

2023-11-17

pdf - 710 KB

Version / Datum

2023-11-17

pdf - 715 KB

Version / Datum

2021-01-15

pdf - 420 KB

Download

Dokumentation

A-141 Series Miniature Linear Air Bearing Stage

Version / Datum

2020-03-26

pdf - 1 MB

Englisch

3-D-Modelle

zip - 1 MB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

A-141.035A1

PIglide MB Miniatur-Lineartisch mit Luftlager; Eisenloser 3-Phasen-Linearmotor; 35 mm Stellweg; 30 N Belastbarkeit; 250 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 20 µm Sensorsignalperiode, Sin/Cos, 1 V Spitze-Spitze; 0,45 m Kabellänge
