V-412.036025E0
Hochlast-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 52 mm Stellweg; 400 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; Absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2
V-412 Hochlast-Lineartisch
Hohe Leistungsfähigkeit, Linearmotor
- Breite 116 mm
- Stellweg bis 610 mm
- Nennkraft 33 N
- Inkrementeller oder absoluter Linearencoder
- Präzise Kugelumlaufführungen, Belastbarkeit bis 400 N
- Seitliches Abdeckband zum Schutz vor Partikeln
V-412, Abmessungen in mm
V-412 mit 610 mm Stellweg
V-412 Hochlast-Lineartisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Im Moment ist nur eine eingeschränkte Auswahl an Produktvarianten verfügbar.
Bitte beachten Sie, dass im Moment nur eine eingeschränkte Auswahl an Varianten dieser Produktfamilie zur Verfügung steht. Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns über info@pi.de.
Lineartisch der Referenzklasse
Mit V-412 hat PI einen hochpräzisen Lineartisch mit Linearmotor in seinem Produktportfolio für industrielle Lösungen. Das Design ist konsequent auf anspruchsvolle Industriebedingungen ausgerichtet und zeichnet sich durch hohe Steifigkeit und den Einsatz hochwertiger Komponenten aus: leistungsfähige eisenlose Linearmotoren, hochbelastbare Kugelumlaufführungen und präzise Linearencoder. Mit ihrer hohen Auflösung ermöglichen die Encoder eine hervorragende Bahntreue, kleine Folgefehler und kurze Einschwingzeiten. Für maximale Flexibilität kann zwischen inkrementellen und absoluten Encodern gewählt werden. Absolutencoder liefern eindeutige Lageinformationen, die eine sofortige Feststellung der Position ermöglichen. Somit ist keine Referenzierung beim Einschalten erforderlich, Effizienz und Sicherheit im Betrieb können gesteigert werden. Industrietaugliche Stecker bieten ein schnelle und sichere Anschlussmöglichkeit. Das seitliche Abdeckband und der Spülluftanschluss verhindern die Kontaminierung mit Partikeln.

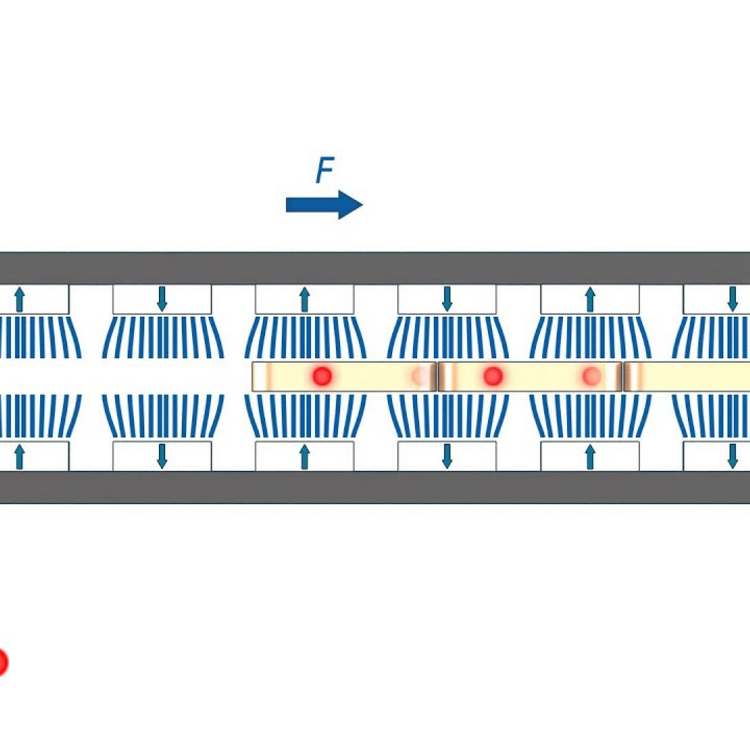

Linearmotoren
Linearmotoren sind elektromagnetische Direktantriebe. Sie verzichten auf mechanische Bauteile im Antriebsstrang und übertragen die Antriebskraft direkt und reibungsfrei auf die Bewegungsplattform. Die Antriebe erreichen hohe Geschwindigkeiten und Beschleunigungen. Eisenlose Motoren eignen sich besonders für Positionieraufgaben mit höchsten Ansprüchen an Präzision, da es keine unerwünschten Wechselwirkungen mit den Permanentmagneten gibt. Dies ermöglicht einen gleichmäßigen Lauf auch bei niedrigsten Geschwindigkeiten, gleichzeitig treten keine Vibrationen bei hohen Geschwindigkeiten auf. Nichtlinearitäten im Regelverhalten werden vermieden und jede beliebige Position kann einfach geregelt werden. Die Antriebskraft ist frei einstellbar.
Einsatzgebiete
Laserschneiden. Scannen. Digitaldruck. Elektronikmontage und -inspektion. AOI (Automatische optische Inspektion). Automatisierung. Flachbildschirm-Herstellung. Anwendungen mit hohen Anforderungen an Dynamik, Präzision, gleichmäßige Scanbewegungen, kurze Einschwingzeiten und kleinen Tracking-Error.
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
| Bewegen | V-412.036025E0 | V-412.036025E1 | V-412.056025E0 | V-412.096025E0 | V-412.096025E1 | V-412.136025E0 | V-412.136025E1 | V-412.176025E0 | V-412.176025E1 | V-412.216025E0 | V-412.216025E1 | V-412.256025E0 | V-412.256025E1 | V-412.036211E0 | V-412.036211E1 | V-412.056211E0 | V-412.096211E0 | V-412.096211E1 | V-412.136211E0 | V-412.136211E1 | V-412.176211E0 | V-412.176211E1 | V-412.216211E0 | V-412.216211E1 | V-412.256211E0 | V-412.256211E1 | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
| Stellweg in X | 52 mm | 52 mm | 102 mm | 204 mm | 204 mm | 305 mm | 305 mm | 407 mm | 407 mm | 508 mm | 508 mm | 610 mm | 610 mm | 52 mm | 52 mm | 102 mm | 204 mm | 204 mm | 305 mm | 305 mm | 407 mm | 407 mm | 508 mm | 508 mm | 610 mm | 610 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | 2000 mm/s | |
| Geradheit (Lineares Übersprechen in Y bei Bewegung in X) | ± 1,5 µm | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | ± 1,5 µm | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | typ. |
| Ebenheit (Lineares Übersprechen in Z bei Bewegung in X) | ± 1,5 µm | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | ± 1,5 µm | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | typ. |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 9 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | ± 9 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | typ. |
| Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 9 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | ± 9 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | typ. |
| Positionieren | V-412.036025E0 | V-412.036025E1 | V-412.056025E0 | V-412.096025E0 | V-412.096025E1 | V-412.136025E0 | V-412.136025E1 | V-412.176025E0 | V-412.176025E1 | V-412.216025E0 | V-412.216025E1 | V-412.256025E0 | V-412.256025E1 | V-412.036211E0 | V-412.036211E1 | V-412.056211E0 | V-412.096211E0 | V-412.096211E1 | V-412.136211E0 | V-412.136211E1 | V-412.176211E0 | V-412.176211E1 | V-412.216211E0 | V-412.216211E1 | V-412.256211E0 | V-412.256211E1 | Toleranz |
| Kleinste Schrittweite in X | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,01 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | 0,005 µm | typ. |
| Positioniergenauigkeit in X, unkalibriert | ± 3 µm | ± 3 µm | ± 4 µm | ± 8 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 12 µm | ± 12 µm | ± 14 µm | ± 14 µm | ± 15 µm | ± 15 µm | ± 3 µm | ± 3 µm | ± 4 µm | ± 8 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 12 µm | ± 12 µm | ± 14 µm | ± 14 µm | ± 15 µm | ± 15 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | typ. |
| Endschalter | — | — | — | — | — | — | — | — | — | — | — | — | — | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | |
| Integrierter Sensor | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | |
| Sensorsignal | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | |
| Sensorsignalperiode | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | |
| Sensorauflösung | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Sensorauflösung, Bitbreite | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Antriebseigenschaften | V-412.036025E0 | V-412.036025E1 | V-412.056025E0 | V-412.096025E0 | V-412.096025E1 | V-412.136025E0 | V-412.136025E1 | V-412.176025E0 | V-412.176025E1 | V-412.216025E0 | V-412.216025E1 | V-412.256025E0 | V-412.256025E1 | V-412.036211E0 | V-412.036211E1 | V-412.056211E0 | V-412.096211E0 | V-412.096211E1 | V-412.136211E0 | V-412.136211E1 | V-412.176211E0 | V-412.176211E1 | V-412.216211E0 | V-412.216211E1 | V-412.256211E0 | V-412.256211E1 | Toleranz |
| Antriebstyp | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | |
| Nennspannung | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | 300 V | |
| Nennstrom, effektiv | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | 2,3 A | typ. |
| Spitzenstrom, effektiv | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | 7,55 A | typ. |
| Antriebskraft in X | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | 33 N | typ. |
| Spitzenkraft in X | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | 151 N | |
| Kraftkonstante | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | 19,9 N/A | |
| Motorkonstante | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | 4 N/√W | typ. |
| Zeitkonstante | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | 0,19 ms | |
| Widerstand Phase-Phase | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | 8,96 Ω | typ. |
| Induktivität Phase-Phase | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | 1,4 mH | |
| Gegen-EMK Phase-Phase | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | 8,1 V·s/m | max. |
| Polteilung N-N | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | 30,5 mm | |
| Mechanische Eigenschaften | V-412.036025E0 | V-412.036025E1 | V-412.056025E0 | V-412.096025E0 | V-412.096025E1 | V-412.136025E0 | V-412.136025E1 | V-412.176025E0 | V-412.176025E1 | V-412.216025E0 | V-412.216025E1 | V-412.256025E0 | V-412.256025E1 | V-412.036211E0 | V-412.036211E1 | V-412.056211E0 | V-412.096211E0 | V-412.096211E1 | V-412.136211E0 | V-412.136211E1 | V-412.176211E0 | V-412.176211E1 | V-412.216211E0 | V-412.216211E1 | V-412.256211E0 | V-412.256211E1 | Toleranz |
| Zulässige Druckkraft in Y | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | max. |
| Zulässige Druckkraft in Z | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | max. |
| Zulässiges Moment in θX | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | max. |
| Zulässiges Moment in θY | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | max. |
| Zulässiges Moment in θZ | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | max. |
| Bewegte Masse in X, unbelastet | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | 1700 g | |
| Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
| Gesamtmasse | 5000 g | 5000 g | 5600 g | 6700 g | 6700 g | 7900 g | 7900 g | 9000 g | 9000 g | 10200 g | 10200 g | 11300 g | 11300 g | 5000 g | 5000 g | 5600 g | 6700 g | 6700 g | 7900 g | 7900 g | 9000 g | 9000 g | 10200 g | 10200 g | 11300 g | 11300 g | |
| Material | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | Aluminium, schwarz eloxiert Edelstahl | |
| Anschlüsse und Umgebung | V-412.036025E0 | V-412.036025E1 | V-412.056025E0 | V-412.096025E0 | V-412.096025E1 | V-412.136025E0 | V-412.136025E1 | V-412.176025E0 | V-412.176025E1 | V-412.216025E0 | V-412.216025E1 | V-412.256025E0 | V-412.256025E1 | V-412.036211E0 | V-412.036211E1 | V-412.056211E0 | V-412.096211E0 | V-412.096211E1 | V-412.136211E0 | V-412.136211E1 | V-412.176211E0 | V-412.176211E1 | V-412.216211E0 | V-412.216211E1 | V-412.256211E0 | V-412.256211E1 | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | |
| Sensoranschluss | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | |
| Empfohlene Controller / Treiber | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller | G-901.R519, Modularer ACS-Controller |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
