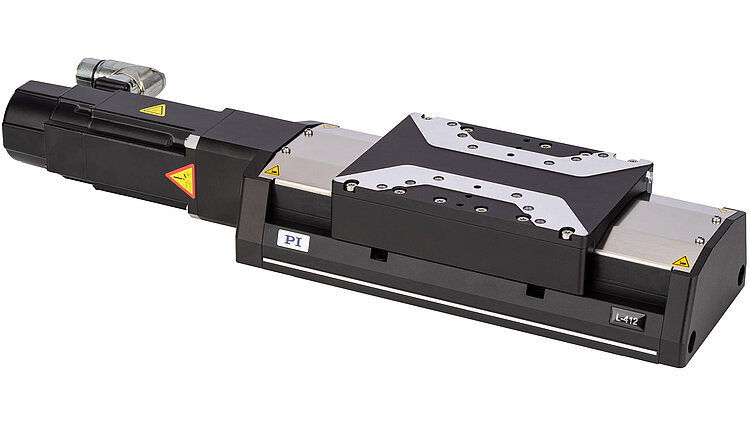

Leistungsstarker Lineartisch für den Einsatz in anspruchsvollen Industrieapplikationen
Präzise Kugelumlaufspindeln, leistungsfähige Synchron-Servomotoren, hochbelastbare Kugelumlaufführungen und präzise Rotations- und Linearencoder ermöglichen den dauerhaften und zuverlässigen Betrieb unter Hochlast. Die optionale Haltebremse ermöglicht den Einsatz als Z-Achse. Die Kugelumlaufspindel ist von außen ohne Demontage nachschmierbar, für hohe Zuverlässigkeit und lange Lebensdauer. Auch die Integration in eine kundenseitige Zentralschmieranlage ist möglich. Das seitliche Abdeckband und der Spülluftanschluss verhindern die Kontaminierung mit Partikeln.
Wegweisende Bauweise
Die Kugelumlaufführungen der L-412-Serie sind auf hohe Belastbarkeit und hohe Dynamik ausgelegt. Mit ihrer hohen Auflösung ermöglichen die Motoren verbessertes Führungsverhalten, kleinere Folgefehler und verbesserte Einschwingzeiten.
Optionen
Synchron-Servomotor
Diese Motoren verfügen über hohe Positioniergenauigkeit und Überlastfähigkeit in einem großen Drehzahlbereich. Hohes Drehmoment und geringe bewegte Eigenmassen sorgen für eine hohe Dynamik der Antriebe. Die lange Lebensdauer, hohe Leistung und Robustheit dieser Motoren ermöglichen hervorragende Ergebnisse in Anwendungen der industriellen Automatisierung.
Einsatzgebiete
Laserschneiden. Elektronikfertigung. AOI (Automatische optische Inspektion). Automatisierung. Anwendungen mit hohen Anforderungen an Dynamik, Präzision, gleichmäßige Bewegungen, kurze Einschwingzeiten und kleinen Tracking-Fehlern.

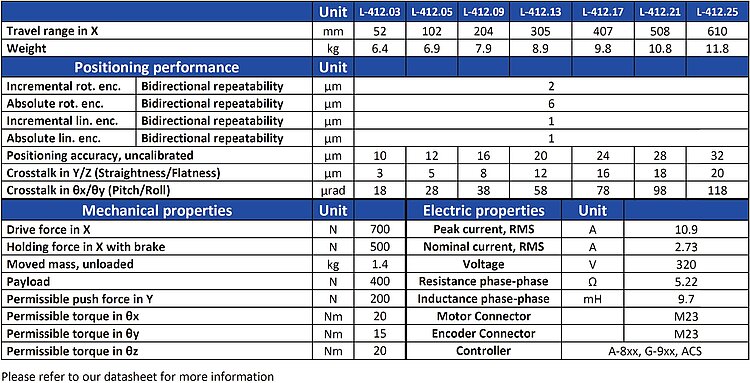

| Bewegen | L-412.039232 | L-412.059232 | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.259232B | L-412.039025E1 | L-412.059025E1 | L-412.099025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.179025E1 | L-412.179025E1B | L-412.219025E1 | L-412.219025E1B | L-412.259025E1 | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.099211E1B | L-412.139211E1 | L-412.139211E1B | L-412.179211E1 | L-412.179211E1B | L-412.219211E1 | L-412.219211E1B | L-412.259211E1 | L-412.259211E1B | L-412.039054 | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | L-412.179054B | L-412.219054 | L-412.219054B | L-412.259054 | L-412.259054B | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
| Stellweg in X | 52 mm | 102 mm | 204 mm | 204 mm | 305 mm | 305 mm | 407 mm | 407 mm | 508 mm | 508 mm | 610 mm | 610 mm | 52 mm | 102 mm | 204 mm | 204 mm | 305 mm | 305 mm | 407 mm | 407 mm | 508 mm | 508 mm | 610 mm | 610 mm | 52 mm | 102 mm | 102 mm | 204 mm | 204 mm | 305 mm | 305 mm | 407 mm | 407 mm | 508 mm | 508 mm | 610 mm | 610 mm | 52 mm | 52 mm | 102 mm | 204 mm | 204 mm | 305 mm | 305 mm | 407 mm | 407 mm | 508 mm | 508 mm | 610 mm | 610 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | |
| Geradheitsabweichung E_YX (Geradheit) | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | ± 1,5 µm | ± 2,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | ± 1,5 µm | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | typ. |
| Geradheitsabweichung E_ZX (Ebenheit) | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | ± 1,5 µm | ± 2,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | ± 1,5 µm | ± 1,5 µm | ± 2,5 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 9 µm | ± 9 µm | ± 10 µm | ± 10 µm | typ. |
| Winkelabweichung E_BX (Nicken) | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | ± 9 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | typ. |
| Winkelabweichung E_CX (Gieren) | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | ± 9 µrad | ± 14 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | ± 9 µrad | ± 9 µrad | ± 14 µrad | ± 19 µrad | ± 19 µrad | ± 29 µrad | ± 29 µrad | ± 39 µrad | ± 39 µrad | ± 48 µrad | ± 48 µrad | ± 58 µrad | ± 58 µrad | typ. |
| Positionieren | L-412.039232 | L-412.059232 | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.259232B | L-412.039025E1 | L-412.059025E1 | L-412.099025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.179025E1 | L-412.179025E1B | L-412.219025E1 | L-412.219025E1B | L-412.259025E1 | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.099211E1B | L-412.139211E1 | L-412.139211E1B | L-412.179211E1 | L-412.179211E1B | L-412.219211E1 | L-412.219211E1B | L-412.259211E1 | L-412.259211E1B | L-412.039054 | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | L-412.179054B | L-412.219054 | L-412.219054B | L-412.259054 | L-412.259054B | Toleranz |
| Kleinste Schrittweite in X | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | typ. |
| Positioniergenauigkeit in X, unkalibriert | ± 5 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 12 µm | ± 12 µm | ± 14 µm | ± 14 µm | ± 16 µm | ± 16 µm | ± 5 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 12 µm | ± 12 µm | ± 14 µm | ± 14 µm | ± 16 µm | ± 16 µm | ± 5 µm | ± 6 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 12 µm | ± 12 µm | ± 14 µm | ± 14 µm | ± 16 µm | ± 16 µm | ± 5 µm | ± 5 µm | ± 6 µm | ± 8 µm | ± 8 µm | ± 10 µm | ± 10 µm | ± 12 µm | ± 12 µm | ± 14 µm | ± 14 µm | ± 16 µm | ± 16 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | 6 µm | typ. |
| Endschalter | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | — | — | — | — | — | — | — | — | — | — | — | — | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | Hall-Effekt, Öffner, 5 V, NPN | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Motorencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | |
| Sensorsignal Motorencoder | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | EnDat 2.1 | |
| Auflösung Motorencoder | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | 8192 Impulse/U | |
| Integrierter Sensor | — | — | — | — | — | — | — | — | — | — | — | — | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Absoluter Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Sensorsignal | — | — | — | — | — | — | — | — | — | — | — | — | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | EnDat 2.2 | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Sensorsignalperiode | — | — | — | — | — | — | — | — | — | — | — | — | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 0,001 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Sensorauflösung | — | — | — | — | — | — | — | — | — | — | — | — | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | 1 nm | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Sensorauflösung, Bitbreite | — | — | — | — | — | — | — | — | — | — | — | — | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | 32 bit | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Referenzschalter | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Antriebseigenschaften | L-412.039232 | L-412.059232 | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.259232B | L-412.039025E1 | L-412.059025E1 | L-412.099025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.179025E1 | L-412.179025E1B | L-412.219025E1 | L-412.219025E1B | L-412.259025E1 | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.099211E1B | L-412.139211E1 | L-412.139211E1B | L-412.179211E1 | L-412.179211E1B | L-412.219211E1 | L-412.219211E1B | L-412.259211E1 | L-412.259211E1B | L-412.039054 | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | L-412.179054B | L-412.219054 | L-412.219054B | L-412.259054 | L-412.259054B | Toleranz |
| Antriebstyp | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | |
| Nennspannung | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | 320 V | |
| Nennstrom, effektiv | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | 2,73 A | typ. |
| Spitzenstrom, effektiv | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | 10,9 A | typ. |
| Antriebskraft in X | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | 700 N | typ. |
| Drehmomentkonstante | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | 0,32 N·m/A | typ. |
| Motorkonstante, rotatorisch | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | 0,11 N·m/√W | typ. |
| Widerstand Phase-Phase | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | 5,22 Ω | typ. |
| Induktivität Phase-Phase | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | 9,7 mH | |
| Gegen-EMK Phase-Phase, rotatorisch | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | 20,4 V/kRPM | max. |
| Polpaarzahl | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Mechanische Eigenschaften | L-412.039232 | L-412.059232 | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.259232B | L-412.039025E1 | L-412.059025E1 | L-412.099025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.179025E1 | L-412.179025E1B | L-412.219025E1 | L-412.219025E1B | L-412.259025E1 | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.099211E1B | L-412.139211E1 | L-412.139211E1B | L-412.179211E1 | L-412.179211E1B | L-412.219211E1 | L-412.219211E1B | L-412.259211E1 | L-412.259211E1B | L-412.039054 | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | L-412.179054B | L-412.219054 | L-412.219054B | L-412.259054 | L-412.259054B | Toleranz |
| Zulässige Druckkraft in Y | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | max. |
| Zulässige Druckkraft in Z | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | 400 N | max. |
| Zulässiges Moment in θX | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | max. |
| Zulässiges Moment in θY | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | 15 N·m | max. |
| Zulässiges Moment in θZ | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | max. |
| Haltekraft in X, passiv | — | — | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | — | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | — | 500 N | — | 500 N | — | 500 N | — | 500 N | — | 500 N | |
| Bewegte Masse in X, unbelastet | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | 1400 g | |
| Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
| Spindelsteigung | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | |
| Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
| Gesamtmasse | 6400 g | 6900 g | 7900 g | 7900 g | 8900 g | 8900 g | 9800 g | 9800 g | 10800 g | 10800 g | 11800 g | 11800 g | 6400 g | 6900 g | 7900 g | 7900 g | 8900 g | 8900 g | 9800 g | 9800 g | 10800 g | 10800 g | 11800 g | 11800 g | 6400 g | 6900 g | 6900 g | 7900 g | 7900 g | 8900 g | 8900 g | 9800 g | 9800 g | 10800 g | 10800 g | 11800 g | 11800 g | 6400 g | 6400 g | 6900 g | 7900 g | 7900 g | 8900 g | 8900 g | 9800 g | 9800 g | 10800 g | 10800 g | 11800 g | 11800 g | |
| Material | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | |
| Haltebremse | — | — | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | — | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | — | Elektromagnetische Sicherheitsbremse | |
| Anschlüsse und Umgebung | L-412.039232 | L-412.059232 | L-412.099232 | L-412.099232B | L-412.139232 | L-412.139232B | L-412.179232 | L-412.179232B | L-412.219232 | L-412.219232B | L-412.259232 | L-412.259232B | L-412.039025E1 | L-412.059025E1 | L-412.099025E1 | L-412.099025E1B | L-412.139025E1 | L-412.139025E1B | L-412.179025E1 | L-412.179025E1B | L-412.219025E1 | L-412.219025E1B | L-412.259025E1 | L-412.259025E1B | L-412.039211E1 | L-412.059211E1 | L-412.059211E1B | L-412.099211E1 | L-412.099211E1B | L-412.139211E1 | L-412.139211E1B | L-412.179211E1 | L-412.179211E1B | L-412.219211E1 | L-412.219211E1B | L-412.259211E1 | L-412.259211E1B | L-412.039054 | L-412.039054B | L-412.059054 | L-412.099054 | L-412.099054B | L-412.139054 | L-412.139054B | L-412.179054 | L-412.179054B | L-412.219054 | L-412.219054B | L-412.259054 | L-412.259054B | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | M23 8-polig (m) | |
| Anschluss Motorencoder | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | M23 17-polig (m) | |
| Endschalteranschluss | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | M8 8-polig (m) | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Schmiernippel der Spindel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | Trichterschmiernippel | |
| Empfohlene Controller / Treiber | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | G-901.R519 Modularer ACS-Controller | |
| Sensoranschluss | — | — | — | — | — | — | — | — | — | — | — | — | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | M15 15-polig (w) | — | — | — | — | — | — | — | — | — | — | — | — | — |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
