L-500 Adapterwinkel

L-500 Adapterwinkel

Für die vertikale Montage von Linear- und Rotationstischen

Vakuumkompatible Artikel bis 10^-9 hPa verfügbar

Angebot / Bestellung

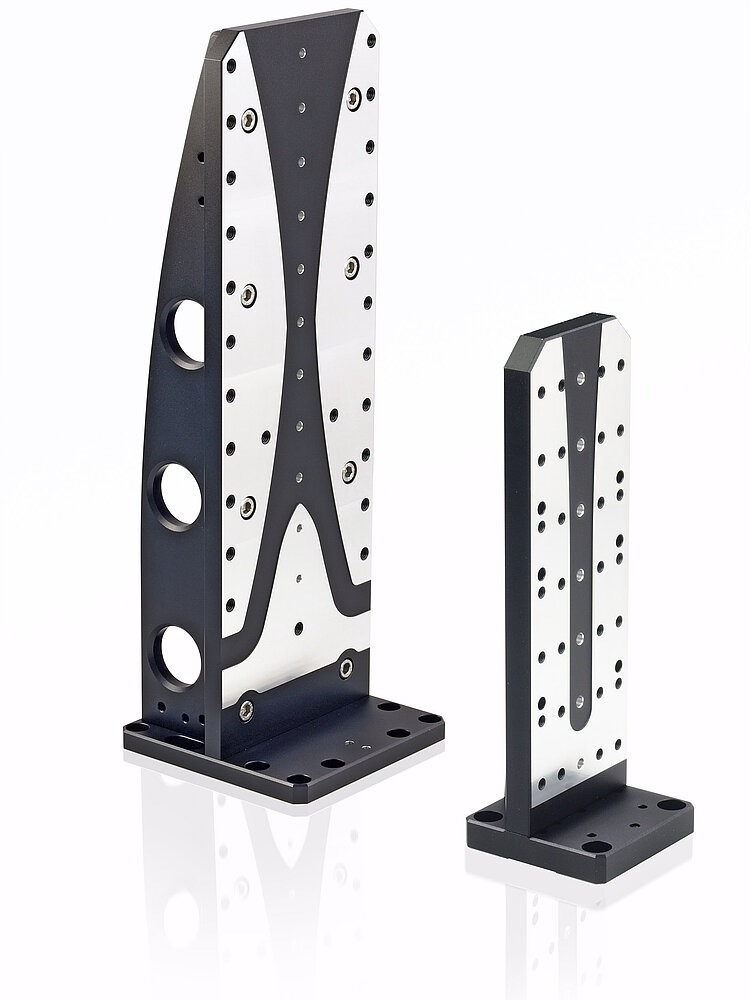

L-500.AV1 und L-500.AV3

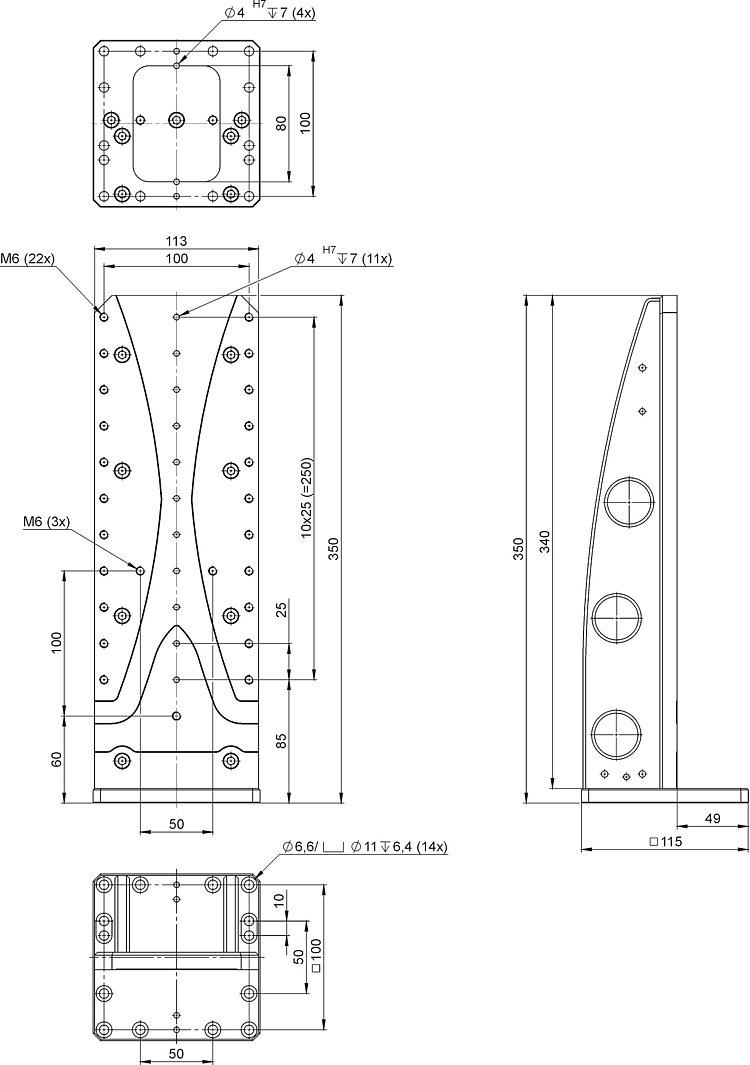

L-500.AV1, Abmessungen in mm

L-500.AV3, Abmessungen in mm

L-500.AV3-V6, Abmessungen in mm

L-500.AV3-V9, Abmessungen in mm

Ein L-500.AV1 Adapterwinkel wurde auf einem L-412.099232 Hochlast-Lineartisch montiert (Adapterwinkel auf Positionierer).

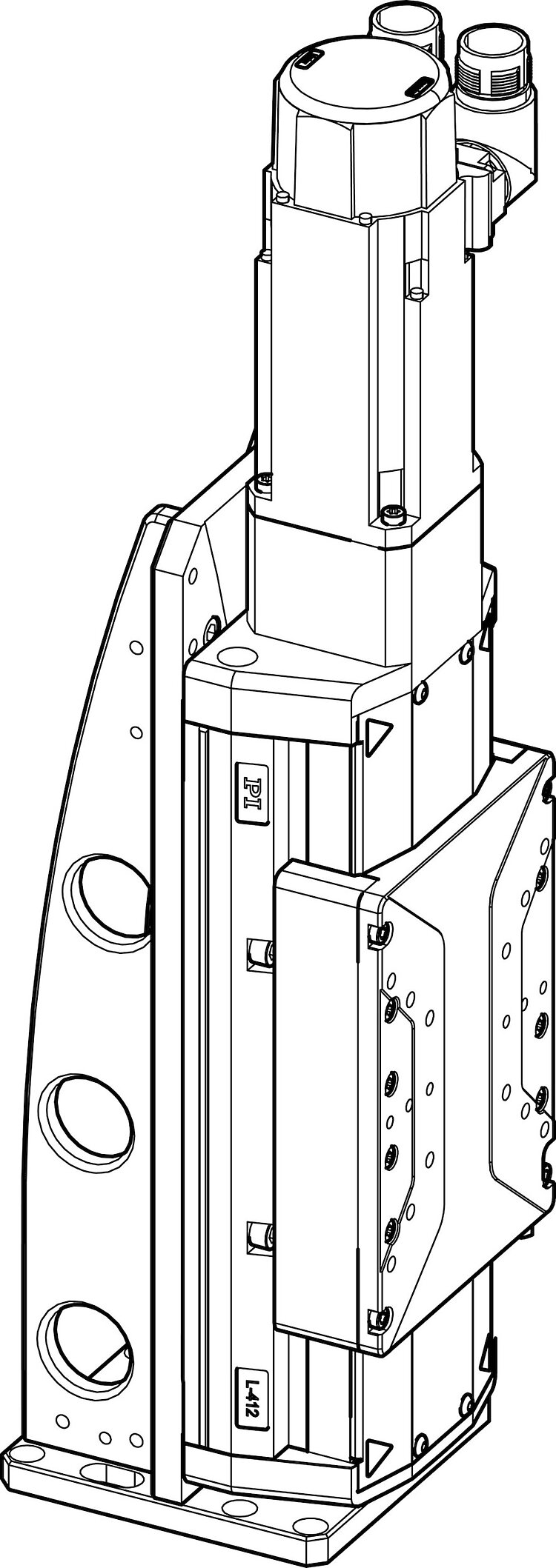

Ein L-412.039054B Hochlast-Lineartisch wurde an einem L-500.AV1 Adapterwinkel montiert (Positionierer auf Adapterwinkel).

Draufsicht des L-500.AV1 Adapterwinkels, Abmessungen in mm

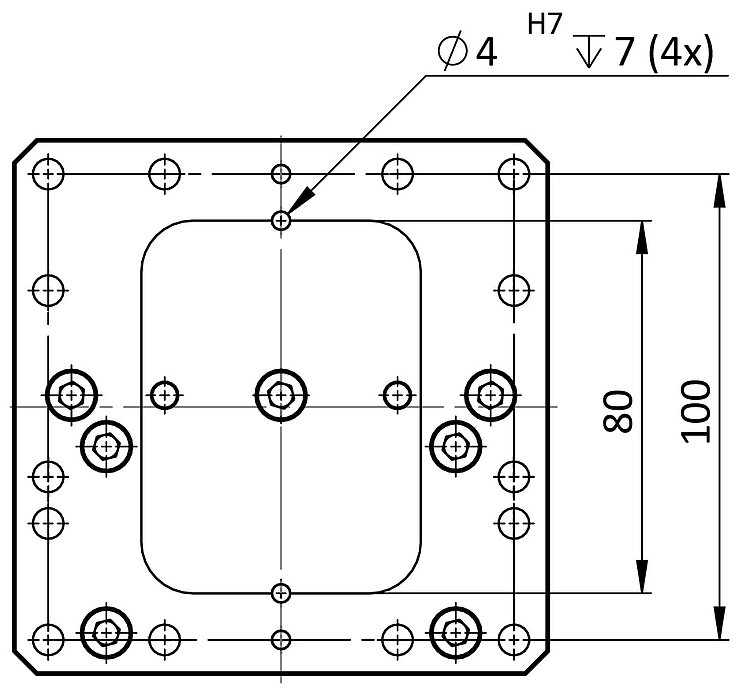

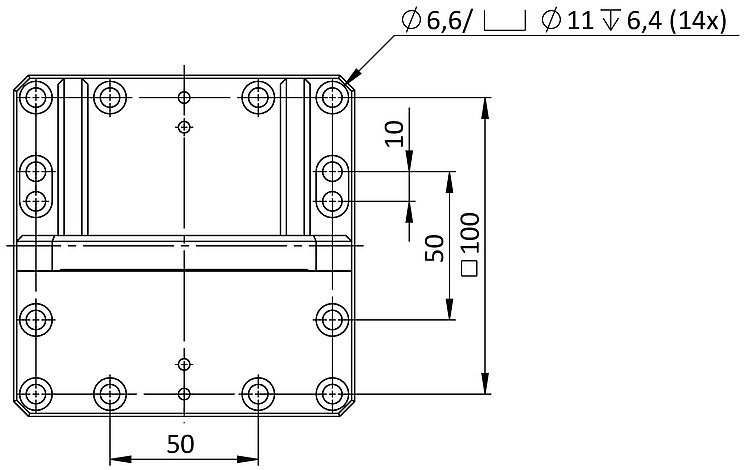

Untersicht des L-500.AV1 Adapterwinkels, Abmessungen in mm

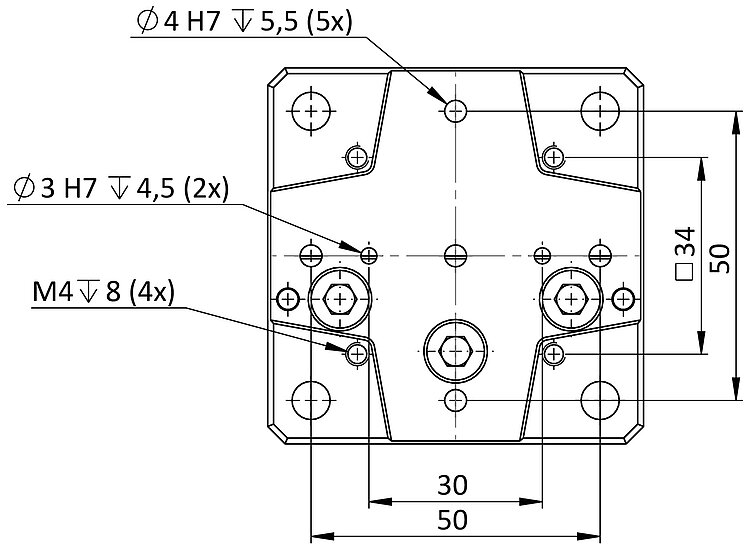

Draufsicht des L-500.AV3 Adapterwinkels, Abmessungen in mm

Untersicht des L-500.AV3 Adapterwinkels, Abmessungen in mm

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2021-11-11

pdf - 672 KB

Version / Datum

2021-11-11

pdf - 673 KB

Version / Datum

2021-01-18

pdf - 756 KB

Version / Datum

2019-07-22

pdf - 1 MB

	Einheit	L-500.AV1	L-500.AV3	L-500.AV3-V6	L-500.AV3-V9
Masse	kg	2,15	0,6	0,6	0,6
Material		Aluminium, eloxiert	Aluminium, eloxiert	Aluminium, eloxiert	Aluminium, blank
Vakuumkompatibilität		–	–	bis 10^-6 hPa	bis 10^-9 hPa

Lineartische

Kompatibilität	L-500.AV1		L-500.AV3(-Vx)
Montageart	Adapter auf Positionierer	Positionierer auf Adapter*	Adapter auf Positionierer	Positionierer auf Adapter*
HPS-170	x	x (155)	x	–
L-406	–	–	x	x
L-408	–	–	–	x
L-412	x	x (52)	x	–
L-417	x	–	–	–
L-509	–	–	x	x
L-511	x	x (155)	x	–
L-812	x	x (102)	x**	–
LMS-180	x	–	x	–
LMS-230	x	–	–	–
LMS-270	x	–	x	–
LS-65	–	–	x	–
LS-110	x	x (155)	x	–
LS-120	–	x	–	–
LS-180	–	–	x	–
LS-270	x	–	x	–
PLS-85	–	–	x	x (102)
UPL-120	–	–	–	x
UPM-160	x	–	x	–
UPS-150	x	x (155)	x	–
V-412.xxxxxxE0	x	x (102)	x	–
V-412.xxxxxxE1	x	x (52)	x	–
V-417.xxxxxxE0x	x	–	–	–
V-417.xxxxxxE1	x	–	–	–
V-817	–	–	–	–

Rotationstische

Kompatibilität	L-500.AV1		L-500.AV3(-Vx)
Montageart	Adapter auf Positionierer	Positionierer auf Adapter*	Adapter auf Positionierer	Positionierer auf Adapter*
DT-65 N	–	–	–	x
DT-80	–	–	–	x
DT-80 R	–	–	–	x
L-611	–	x	x	–
PRS-110	–	x	x	–
UPR-100	–	–	–	–
UPR-100 AIR	–	–	–	–
UPR-120	–	x	x	–
UPR-120 AIR	–	x	x	–
UPR-160	x	x	x	–
UPR-160 AIR	x	x	x	–
UPR-270	x	–	x	–
UPR-270 AIR	x	–	x	–

Goniometer

Kompatibilität	L-500.AV1		L-500.AV3(-Vx)
Montageart	Adapter auf Positionierer	Positionierer auf Adapter*	Adapter auf Positionierer	Positionierer auf Adapter*
WT-85	–	–	x	x
WT-90	–	–	x	–
WT-100	–	–	–	x
WT-120	–	–	x	–

Hubtische

Kompatibilität	L-500.AV1		L-500.AV3(-Vx)
Montageart	Adapter auf Positionierer	Positionierer auf Adapter*	Adapter auf Positionierer	Positionierer auf Adapter*
L-310	–	–	x	–
ES-100	–	–	x	–

Kreuztische

Kompatibilität	L-500.AV1		L-500.AV3(-Vx)
Montageart	Adapter auf Positionierer	Positionierer auf Adapter*	Adapter auf Positionierer	Positionierer auf Adapter*
L-731	x	–	x	–
V-731	x	–	x	–
L-741	x	–	x	–
V-741	x	–	x	–

* Die Angaben in Klammern geben den max. Stellweg in mm an, für den diese Montageart möglich ist.

** Nur mit Bewegungsplattform L-812.TT1
