L-511.033111
Hochpräziser Lineartisch; DC-Motor; 52 mm Stellweg; 500 N Belastbarkeit; 90 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Linearencoder, Sin/Cos, 1 V Spitze-Spitze

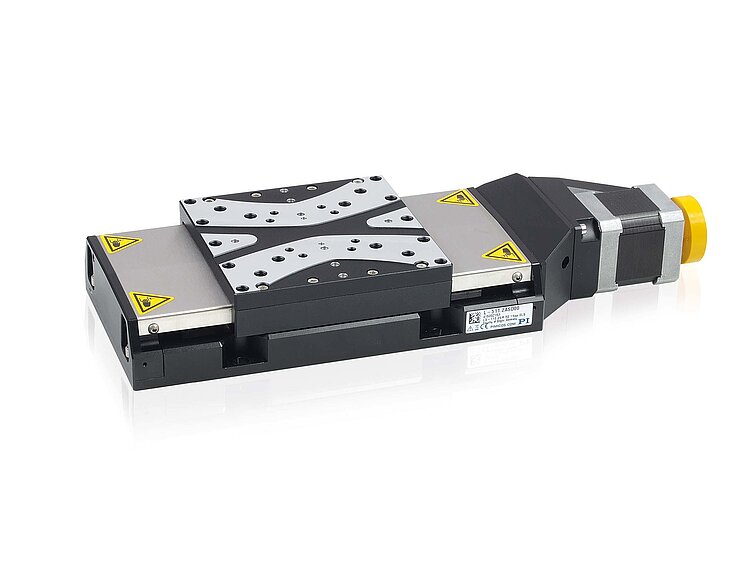

L-511 Hochpräziser Lineartisch
Hohe Ablaufgenauigkeit
- Stellwege von 52 bis 155 mm (2" bis 6")
- Wiederholgenauigkeit bis 0,1 µm
- Active Drive DC-, BLDC- und DC-Getriebemotor
- Schrittmotor
- Optional: Linearencoder für direkte Positionsmessung
- Richtungserkennender Referenzschalter

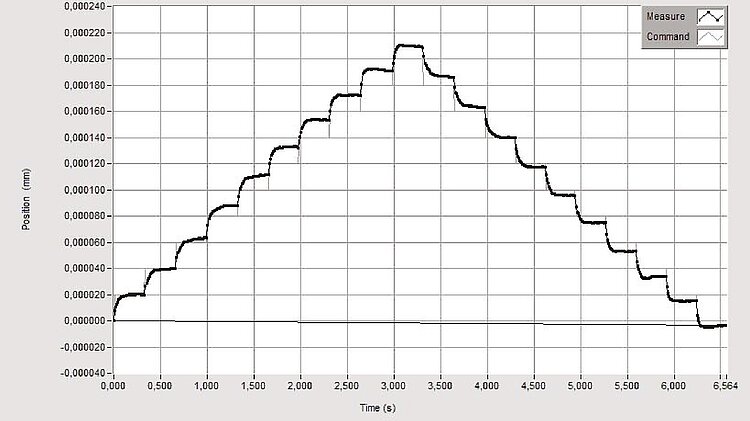

Der L-511 mit Linearencoder führt 20-nm-Schritte zuverlässig und wiederholbar aus.

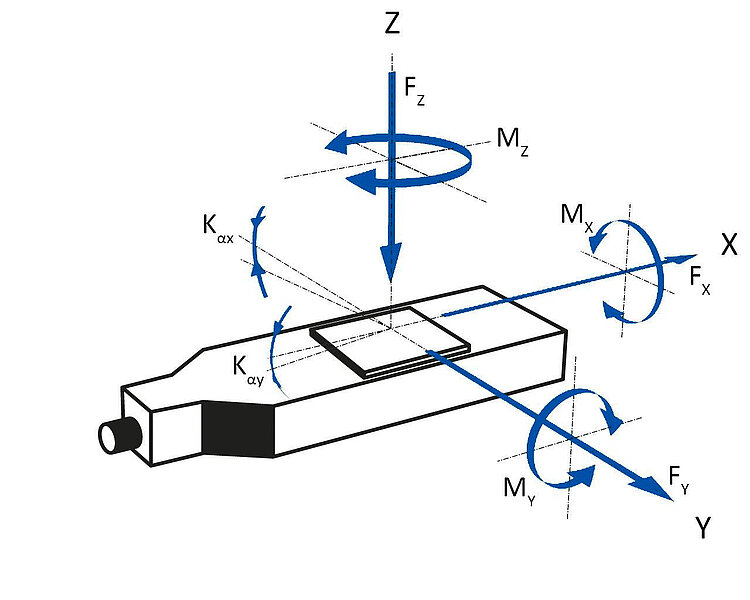

Richtung der Achsen und Momente für Lineartische

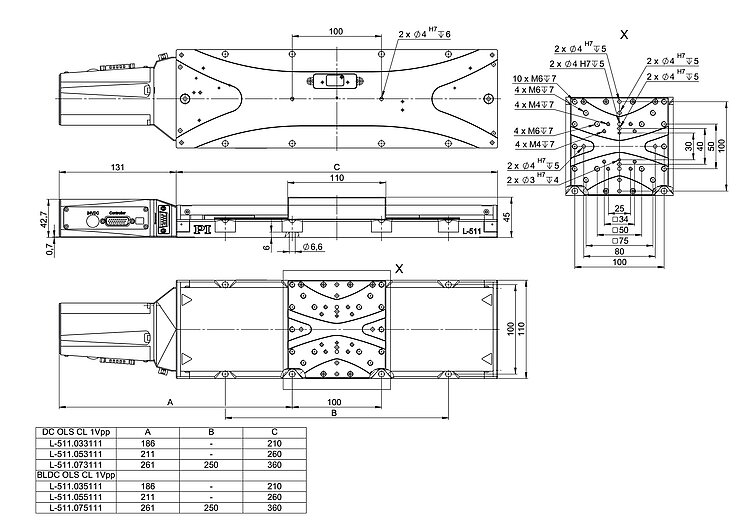

L-511.0xx111, Abmessungen in mm

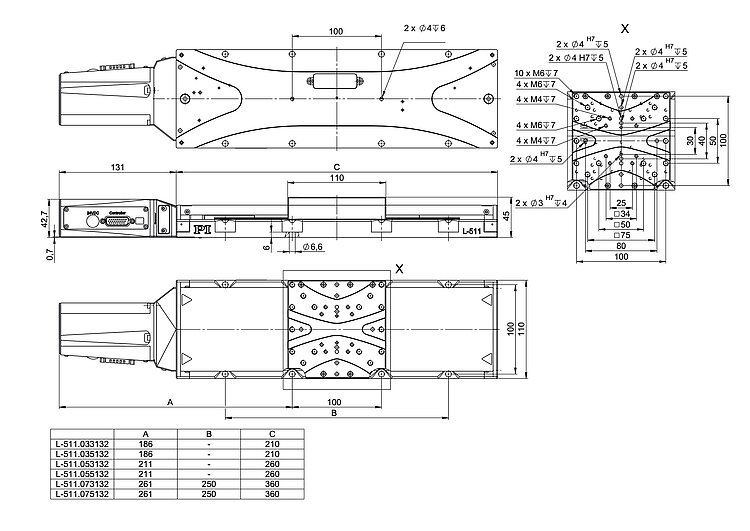

L-511.0xx132, Abmessungen in mm

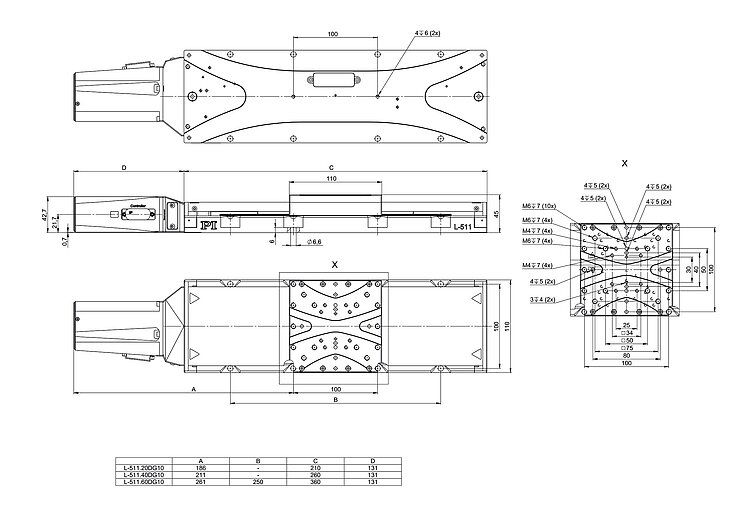

L-511.xxDG10, Abmessungen in mm

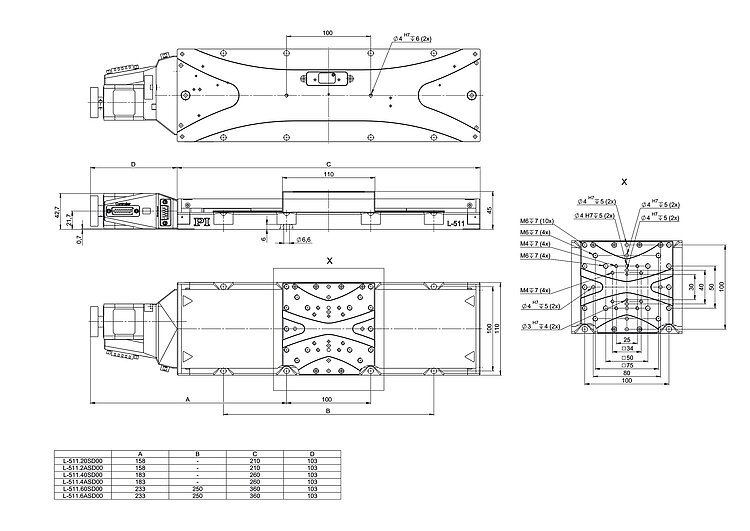

L-511.xxSD00, Abmessungen in mm
L-511 und L-509 Präzisionstische können ohne Adapterplatten für Positionierung in mehreren Achsen kombiniert werden

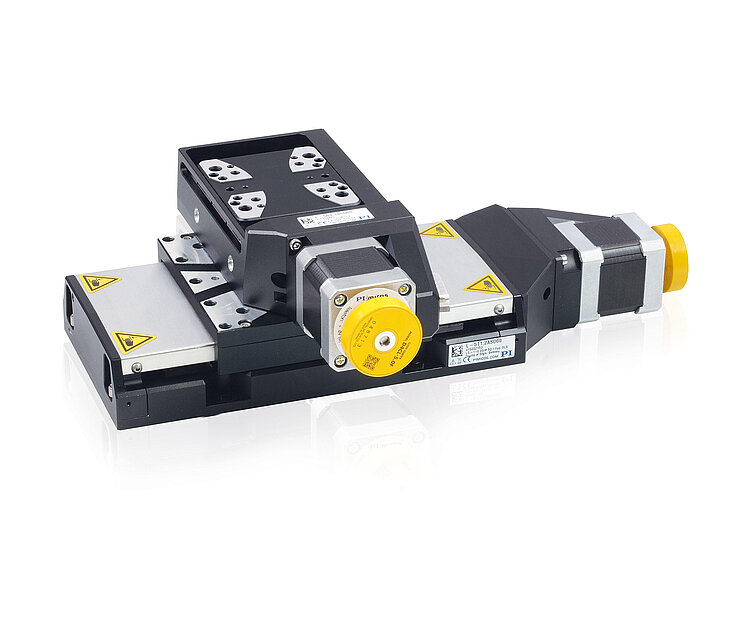

Mehrachsenaufbau aus L-511 (horizontal) und L-509 (vertikal) Präzisionstischen
L-511 Hochpräziser Lineartisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Lineartisch der Referenzklasse
Hohe Ablaufgenauigkeit und Belastbarkeit durch Kugelumlaufführungen. Präzisions-Kugelumlaufspindel mit 2 mm Steigung. Grundprofil aus entspanntem Aluminium für hohe Stabilität. Kontaktlose optische Endschalter. Kontaktloser optischer Referenzschalter mit Richtungserkennung in der Mitte des Stellwegs.
Erhältliche Motortypen
- ActiveDrive DC-Motor für hohe Geschwindigkeit: Ansteuerung über pulsweitenmodulierte (PWM-) Signale, die Betriebsspannung wird durch einen im Motorgehäuse integrierten Verstärker erreicht
- DC-Servomotor mit Getriebe für hohe Drehmomente und Auflösung bei geringer Motorleistung
- Bürstenloser DC-Motor: Für Anwendungen mit hoher Einschaltdauer. Verwenden Sie einen Controller mit Sinuskommutierung für hervorragenden Gleichlauf und niedrige Vibrationen auch bei niedrigsten Geschwindigkeiten.
- 2-Phasen Schrittmotor für kleine Geschwindigkeiten und hohe Auflösung
Arten der Positionsmessung
- Ohne Encoder (Open-Loop)
- Integrierter Rotationsencoder auf der Motorwelle
- Inkrementeller Linearencoder
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.
Einsatzgebiete
Autofokus. Laserschneiden. Forschung. Biotechnologie. Automatisierung. Optische Justage.

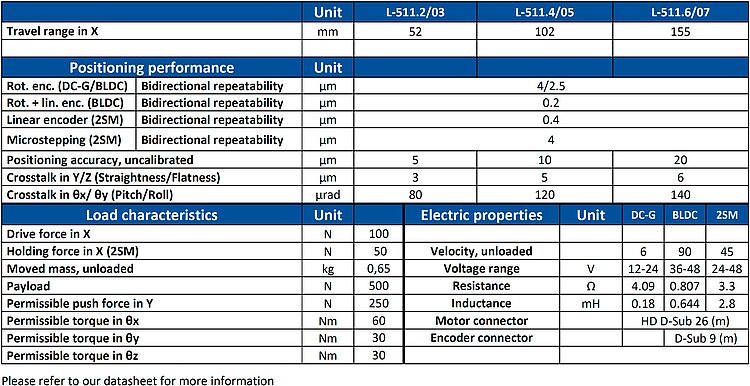

Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
| Bewegen | L-511.033111 | L-511.053111 | L-511.073111 | L-511.035111 | L-511.055111 | L-511.075111 | L-511.033132 | L-511.053132 | L-511.073132 | L-511.035132 | L-511.055132 | L-511.075132 | L-511.20DG10 | L-511.40DG10 | L-511.60DG10 | L-511.20SD00 | L-511.40SD00 | L-511.60SD00 | L-511.2ASD00 | L-511.4ASD00 | L-511.6ASD00 | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
| Stellweg in X | 52 mm | 102 mm | 155 mm | 52 mm | 102 mm | 155 mm | 52 mm | 102 mm | 155 mm | 52 mm | 102 mm | 155 mm | 52 mm | 102 mm | 155 mm | 52 mm | 102 mm | 155 mm | 52 mm | 102 mm | 155 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 90 mm/s | 6 mm/s | 6 mm/s | 6 mm/s | 45 mm/s | 45 mm/s | 45 mm/s | 45 mm/s | 45 mm/s | 45 mm/s | |
| Geradheitsabweichung in Y (Geradheit) | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | typ. |
| Geradheitsabweichung in Z (Ebenheit) | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | ± 1,5 µm | ± 2,5 µm | ± 3 µm | typ. |
| Winkelabweichung um Y (Nicken) | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | typ. |
| Winkelabweichung um Z (Gieren) | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | ± 40 µrad | ± 60 µrad | ± 70 µrad | typ. |
| Positionieren | L-511.033111 | L-511.053111 | L-511.073111 | L-511.035111 | L-511.055111 | L-511.075111 | L-511.033132 | L-511.053132 | L-511.073132 | L-511.035132 | L-511.055132 | L-511.075132 | L-511.20DG10 | L-511.40DG10 | L-511.60DG10 | L-511.20SD00 | L-511.40SD00 | L-511.60SD00 | L-511.2ASD00 | L-511.4ASD00 | L-511.6ASD00 | Toleranz |
| Kleinste Schrittweite in X | 0,1 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,02 µm | 0,02 µm | 0,02 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,05 µm | ± 0,05 µm | ± 0,05 µm | ± 0,05 µm | ± 0,05 µm | ± 0,05 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,1 µm | ± 0,05 µm | ± 0,05 µm | ± 0,05 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 2,5 µm | 2,5 µm | 2,5 µm | 2,5 µm | 2,5 µm | 2,5 µm | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | 0,4 µm | 0,4 µm | 0,4 µm | typ. |
| Umkehrspiel in X | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1 µm | 1 µm | 1 µm | — | — | — | typ. |
| Referenzschalter | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | |
| Endschalter | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | Optisch | |
| Integrierter Sensor | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | — | — | — | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | |
| Sensorsignal | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | — | — | — | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | |
| Sensorsignalperiode | — | — | — | 20 µm | 20 µm | 20 µm | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Sensorauflösung | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 5 nm | 5 nm | 5 nm | |
| Sensorsignal Motorencoder | — | — | — | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
| Auflösung Motorencoder | — | — | — | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | — | — | — | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | — | — | — | — | — | — | — | — | — | |
| Motorencoder | — | — | — | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | — | — | — | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | — | — | — | — | — | — | — | — | — | |
| Sensorauflösung | — | — | — | — | — | — | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 20000 Impulse/U | 4096 Impulse/U | 4096 Impulse/U | 4096 Impulse/U | — | — | — | — | — | — | |
| Antriebseigenschaften | L-511.033111 | L-511.053111 | L-511.073111 | L-511.035111 | L-511.055111 | L-511.075111 | L-511.033132 | L-511.053132 | L-511.073132 | L-511.035132 | L-511.055132 | L-511.075132 | L-511.20DG10 | L-511.40DG10 | L-511.60DG10 | L-511.20SD00 | L-511.40SD00 | L-511.60SD00 | L-511.2ASD00 | L-511.4ASD00 | L-511.6ASD00 | Toleranz |
| Antriebstyp | DC-Motor | DC-Motor | DC-Motor | Bürstenloser DC-Motor | Bürstenloser DC-Motor | Bürstenloser DC-Motor | DC-Motor | DC-Motor | DC-Motor | Bürstenloser DC-Motor | Bürstenloser DC-Motor | Bürstenloser DC-Motor | DC-Getriebemotor | DC-Getriebemotor | DC-Getriebemotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | |
| Nennspannung | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | |
| Spitzenspannung | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | |
| Nennstrom, effektiv | — | — | — | 2,42 A | 2,42 A | 2,42 A | — | — | — | 2,42 A | 2,42 A | 2,42 A | — | — | — | — | — | — | — | — | — | typ. |
| Motorauflösung | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | — | — | — | |
| Antriebskraft in positiver Bewegungsrichtung in X | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | typ. |
| Antriebskraft in negativer Bewegungsrichtung in X | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | typ. |
| Drehmomentkonstante | — | — | — | 0,031 N·m/A | 0,031 N·m/A | 0,031 N·m/A | — | — | — | 0,031 N·m/A | 0,031 N·m/A | 0,031 N·m/A | — | — | — | — | — | — | — | — | — | typ. |
| Widerstand Phase-Phase | — | — | — | 0,81 Ω | 0,81 Ω | 0,81 Ω | — | — | — | 0,81 Ω | 0,81 Ω | 0,81 Ω | 4,09 Ω | 4,09 Ω | 4,09 Ω | 3,3 Ω | 3,3 Ω | 3,3 Ω | 3,3 Ω | 3,3 Ω | 3,3 Ω | typ. |
| Induktivität Phase-Phase | — | — | — | 0,64 mH | 0,64 mH | 0,64 mH | — | — | — | 0,64 mH | 0,64 mH | 0,64 mH | 0,18 mH | 0,18 mH | 0,18 mH | 2,8 mH | 2,8 mH | 2,8 mH | 2,8 mH | 2,8 mH | 2,8 mH | |
| Gegen-EMK, rotatorisch | — | — | — | — | — | — | — | — | — | — | — | — | 1,68 V/kRPM | 1,68 V/kRPM | 1,68 V/kRPM | — | — | — | — | — | — | max. |
| Gegen-EMK Phase-Phase, rotatorisch | — | — | — | 3,3 V/kRPM | 3,3 V/kRPM | 3,3 V/kRPM | — | — | — | 3,3 V/kRPM | 3,3 V/kRPM | 3,3 V/kRPM | 1,68 V/kRPM | 1,68 V/kRPM | 1,68 V/kRPM | — | — | — | — | — | — | max. |
| Polpaarzahl | — | — | — | 7 | 7 | 7 | — | — | — | 7 | 7 | 7 | — | — | — | — | — | — | — | — | — | |
| Mechanische Eigenschaften | L-511.033111 | L-511.053111 | L-511.073111 | L-511.035111 | L-511.055111 | L-511.075111 | L-511.033132 | L-511.053132 | L-511.073132 | L-511.035132 | L-511.055132 | L-511.075132 | L-511.20DG10 | L-511.40DG10 | L-511.60DG10 | L-511.20SD00 | L-511.40SD00 | L-511.60SD00 | L-511.2ASD00 | L-511.4ASD00 | L-511.6ASD00 | Toleranz |
| Zulässige Druckkraft in Y | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | max. |
| Zulässige Druckkraft in Z | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | max. |
| Zulässige Zugkraft in Y | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | max. |
| Zulässiges Moment in θX | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | 60 N·m | max. |
| Zulässiges Moment in θY | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | max. |
| Zulässiges Moment in θZ | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | 30 N·m | max. |
| Haltekraft in X, passiv | — | — | — | — | — | — | — | — | — | — | — | — | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | |
| Bewegte Masse in X, unbelastet | 600 g | 600 g | 650 g | 600 g | 600 g | 650 g | 600 g | 600 g | 650 g | 600 g | 600 g | 650 g | 600 g | 600 g | 650 g | 600 g | 600 g | 650 g | 600 g | 600 g | 650 g | |
| Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
| Spindelsteigung | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | |
| Getriebeuntersetzung i | — | — | — | 1 | 1 | 1 | — | — | — | 1 | 1 | 1 | 29,642 | 29,642 | 29,642 | — | — | — | — | — | — | |
| Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
| Gesamtmasse | 2500 g | 2600 g | 3100 g | 2400 g | 2700 g | 3000 g | 2500 g | 2600 g | 3100 g | 2400 g | 2700 g | 3000 g | 2500 g | 2700 g | 2900 g | 2400 g | 2600 g | 3100 g | 2400 g | 2600 g | 3100 g | |
| Material | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Edelstahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | |
| Zulässige Druckkraft in X | — | — | — | 500 N | 500 N | 500 N | — | — | — | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | — | — | — | — | — | — | max. |
| Anschlüsse und Umgebung | L-511.033111 | L-511.053111 | L-511.073111 | L-511.035111 | L-511.055111 | L-511.075111 | L-511.033132 | L-511.053132 | L-511.073132 | L-511.035132 | L-511.055132 | L-511.075132 | L-511.20DG10 | L-511.40DG10 | L-511.60DG10 | L-511.20SD00 | L-511.40SD00 | L-511.60SD00 | L-511.2ASD00 | L-511.4ASD00 | L-511.6ASD00 | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | |
| Sensoranschluss | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | — | — | — | — | — | — | — | — | — | — | — | — | D-Sub 9 (m) | D-Sub 9 (m) | D-Sub 9 (m) | |
| Empfohlene Controller / Treiber | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | Modularer ACS-Controller | Modularer ACS-Controller | Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-891 C-885 mit C-891.10C885 Modularer ACS-Controller | C-891 C-885 mit C-891.10C885 Modularer ACS-Controller | C-891 C-885 mit C-891.10C885 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
