Präziser Hochlast-Lineartisch; DC-Motor mit ActiveDrive; 100 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 4000 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422

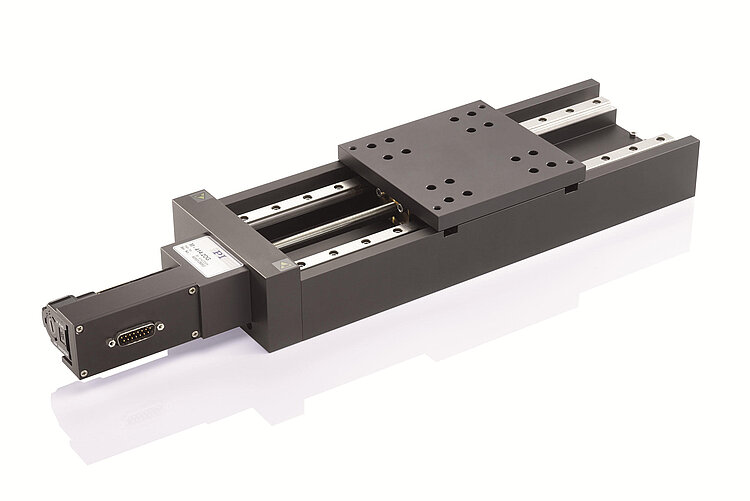

M-414 Präziser Hochlast-Lineartisch
Hohe Zyklenzahlen, preiswert
- Verwendung von Präzisionskomponenten
- Flexibles Baukastensystem M-403, M-414
- Stellwege von 100 mm bis 300 mm
- Kugelumlaufspindel für hohe Geschwindigkeiten und Zyklenzahlen
- Kleinste Schrittweite 0,1 µm
Spezifikationen
Spezifikationen
Bewegen | M-414.1PD | M-414.2PD | M-414.3PD | M-414.1DG | M-414.2DG | M-414.3DG | M-414.12S | M-414.22S | M-414.32S | Toleranz |
---|---|---|---|---|---|---|---|---|---|---|
Aktive Achsen | X | X | X | X | X | X | X | X | X | |
Stellweg in X | 100 mm | 200 mm | 300 mm | 100 mm | 200 mm | 300 mm | 100 mm | 200 mm | 300 mm | |
Maximale Geschwindigkeit in X, unbelastet | 100 mm/s | 100 mm/s | 100 mm/s | 3 mm/s | 3 mm/s | 3 mm/s | 6 mm/s | 6 mm/s | 6 mm/s | |
Winkelabweichung um Y (Nicken) | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | typ. |
Winkelabweichung um Z (Gieren) | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | ± 100 µrad | typ. |
Positionieren | M-414.1PD | M-414.2PD | M-414.3PD | M-414.1DG | M-414.2DG | M-414.3DG | M-414.12S | M-414.22S | M-414.32S | Toleranz |
Kleinste Schrittweite in X | 0,5 µm | 0,5 µm | 0,5 µm | 0,1 µm | 0,1 µm | 0,1 µm | 0,4 µm | 0,4 µm | 0,4 µm | typ. |
Unidirektionale Wiederholgenauigkeit in X | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | ± 0,5 µm | typ. |
Bidirektionale Wiederholgenauigkeit in X | 4 µm | 4 µm | 4 µm | 6 µm | 6 µm | 6 µm | 4 µm | 4 µm | 4 µm | typ. |
Umkehrspiel in X | 2 µm | 2 µm | 2 µm | 4 µm | 4 µm | 4 µm | 2 µm | 2 µm | 2 µm | typ. |
Referenzschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
Wiederholgenauigkeit des Referenzschalters | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | |
Endschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
Integrierter Sensor | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | — | — | — | |
Sensorsignal | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | — | — | — | |
Sensorauflösung | 4000 Impulse/U | 4000 Impulse/U | 4000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | — | — | — | |
Antriebseigenschaften | M-414.1PD | M-414.2PD | M-414.3PD | M-414.1DG | M-414.2DG | M-414.3DG | M-414.12S | M-414.22S | M-414.32S | Toleranz |
Antriebstyp | DC-Motor mit ActiveDrive | DC-Motor mit ActiveDrive | DC-Motor mit ActiveDrive | DC-Getriebemotor | DC-Getriebemotor | DC-Getriebemotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | |
Nennspannung | 24 V | 24 V | 24 V | 12 V | 12 V | 12 V | 24 V | 24 V | 24 V | |
Nennstrom, effektiv | — | — | — | 0,43 A | 0,43 A | 0,43 A | 1,2 A | 1,2 A | 1,2 A | typ. |
Maximale Leistungsaufnahme | — | — | — | — | — | — | — | — | — | |
Motorauflösung | — | — | — | — | — | — | 400 Vollschritte/U | 400 Vollschritte/U | 400 Vollschritte/U | |
Antriebskraft in X | 100 N | 100 N | 100 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | typ. |
Widerstand Phase-Phase | — | — | — | 9,6 Ω | 9,6 Ω | 9,6 Ω | 2,6 Ω | 2,6 Ω | 2,6 Ω | typ. |
Induktivität Phase-Phase | — | — | — | 0,44 mH | 0,44 mH | 0,44 mH | 1,9 mH | 1,9 mH | 1,9 mH | |
Maximale Betriebsfrequenz kurzzeitig | — | — | — | — | — | — | — | — | — | |
Mechanische Eigenschaften | M-414.1PD | M-414.2PD | M-414.3PD | M-414.1DG | M-414.2DG | M-414.3DG | M-414.12S | M-414.22S | M-414.32S | Toleranz |
Steifigkeit in X | 8 N/µm | 8 N/µm | 8 N/µm | 8 N/µm | 8 N/µm | 8 N/µm | 8 N/µm | 8 N/µm | 8 N/µm | |
Zulässige Druckkraft in Y | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | max. |
Zulässige Druckkraft in Z | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | max. |
Zulässiges Moment in θX | 40 N·m | 40 N·m | 40 N·m | 40 N·m | 40 N·m | 40 N·m | 40 N·m | 40 N·m | 40 N·m | max. |
Zulässiges Moment in θY | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | max. |
Zulässiges Moment in θZ | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | 20 N·m | max. |
Bewegte Masse in X, unbelastet | 480 g | 480 g | 480 g | 480 g | 480 g | 480 g | 480 g | 480 g | 480 g | |
Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
Spindelsteigung | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | |
Getriebeuntersetzung i | — | — | — | 42,921 | 42,921 | 42,921 | — | — | — | |
Gesamtmasse | 4400 g | 5400 g | 6600 g | 4200 g | 5200 g | 6400 g | 4400 g | 5400 g | 6600 g | |
Material | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | |
Anschlüsse und Umgebung | M-414.1PD | M-414.2PD | M-414.3PD | M-414.1DG | M-414.2DG | M-414.3DG | M-414.12S | M-414.22S | M-414.32S | Toleranz |
Betriebstemperaturbereich | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | -20 bis 65 °C | |
Anschluss | D-Sub 15 (m) | D-Sub 15 (m) | D-Sub 15 (m) | D-Sub 15 (m) | D-Sub 15 (m) | D-Sub 15 (m) | D-Sub 15 (m) | D-Sub 15 (m) | D-Sub 15 (m) | |
Anschluss Versorgungsspannung | M8 4-polig (m) | M8 4-polig (m) | M8 4-polig (m) | — | — | — | — | — | — | |
Empfohlene Controller / Treiber | C-863 C-884 G-901 G-910 Modularer ACS-Controller | C-863 C-884 G-901 G-910 Modularer ACS-Controller | C-863 C-884 G-901 G-910 Modularer ACS-Controller | C-863 C-884 G-901 G-910 Modularer ACS-Controller | C-863 C-884 G-901 G-910 Modularer ACS-Controller | C-863 C-884 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller |
Hinweis zu Neigen und Gieren: Für Stellwege über 100 mm gilt der Wert jeweils pro 100 mm.
Hinweis zur Sensorauflösung: 4-fach ausgewertet
Hinweis zu Motorauflösung und Antriebstyp bei M-414.x2S: 24-V-Chopper-Spannung, max. 0,8 A/Phase; 400 Vollschritte/U, Motorauflösung mit Schrittmotorsteuerung C-663
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
