L-741.131100
Präzisions-Kreuztisch; 2-Phasen-Schrittmotor; 305 mm × 305 mm Stellweg (X × Y); 200 N Belastbarkeit; 45 mm/s × 45 mm/s maximale Geschwindigkeit; Kugelumlaufspindel

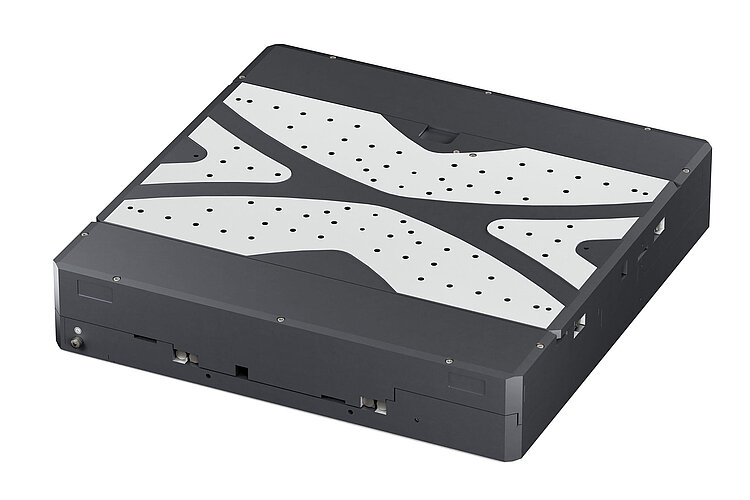

L-741 Präzisions-Kreuztisch
Hohe Ablaufgenauigkeit und Stabilität, 305 × 305 mm Stellweg
- Stellweg 305 mm × 305 mm (12'')
- Unidirektionale Wiederholgenauigkeit bis 0,05 µm
- Geschwindigkeit bis 90 mm/s
- 2-Phasen-Schrittmotoren oder DC-Motoren
- Inkrementeller Linearencoder mit 1 nm Auflösung
- Rotationsencoder mit 20000 Impulsen/Umdrehung

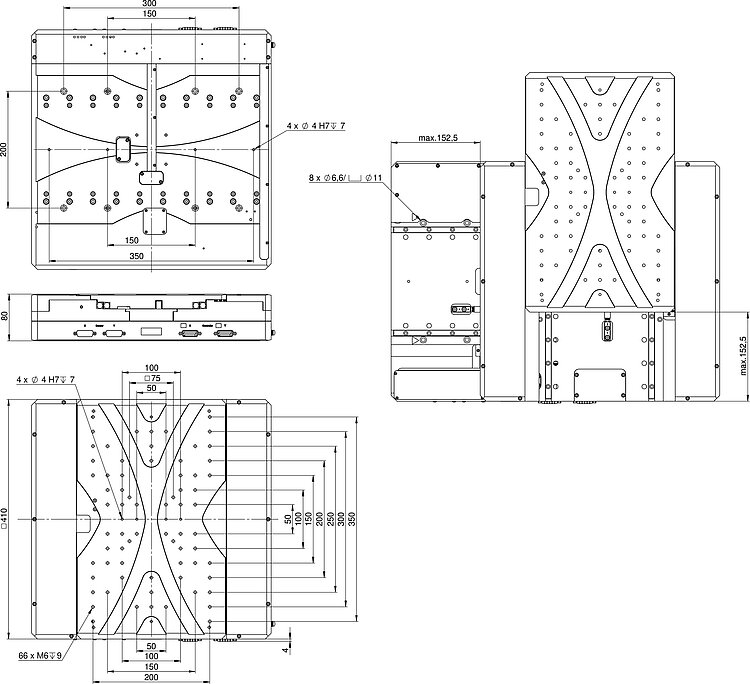

L-741.13x1xx, Abmessungen in mm
L-741 Präzisions-Kreuztisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht. Optische End- und Referenzschalter. Weitere Stellwege auf Anfrage.
Kreuzrollenführung
Bei Kreuzrollenführungen wird der Punktkontakt der Kugeln in Kugelführungen durch den Linienkontakt gehärteter Rollen ersetzt. Sie sind dadurch wesentlich steifer und kommen mit geringerer Vorspannung aus, was die Reibung reduziert und einen gleichmäßigeren Lauf ermöglicht. Kreuzrollenführungen zeichnen sich darüber hinaus durch hohe Führungsgenauigkeit und Tragfähigkeit aus. Zwangsgesteuerte Wälzkörperkäfige verhindern Käfigwandern.
Antriebsarten
- 2-Phasen-Schrittmotor für hohes Drehmoment auch bei kleinen Geschwindigkeiten und hoher Auflösung
- DC-Motor für hohe Geschwindigkeitskonstanz, geringe Vibrationen und hohe Geschwindigkeiten
Einsatzgebiete
Medizinindustrie. Laserschneiden. Biotechnologie. Messtechnik. Laserbeschriftung.
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
| Bewegen | L-741.131100 | L-741.131111 | L-741.131112 | L-741.133111 | L-741.133112 | L-741.133132 | Toleranz |
|---|---|---|---|---|---|---|---|
| Aktive Achsen | X ǀ Y | X ǀ Y | X ǀ Y | X ǀ Y | X ǀ Y | X ǀ Y | |
| Stellweg in X | 305 mm | 305 mm | 305 mm | 305 mm | 305 mm | 305 mm | |
| Stellweg in Y | 305 mm | 305 mm | 305 mm | 305 mm | 305 mm | 305 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 45 mm/s | 45 mm/s | 45 mm/s | 50 mm/s | 50 mm/s | 90 mm/s | |
| Maximale Geschwindigkeit in Y, unbelastet | 45 mm/s | 45 mm/s | 45 mm/s | 50 mm/s | 50 mm/s | 90 mm/s | |
| Orthogonalität | ± 96 µrad | ± 96 µrad | ± 96 µrad | ± 96 µrad | ± 96 µrad | ± 96 µrad | typ. |
| Geradheitsabweichung E_YX (Geradheit) | ± 4 µm | ± 4 µm | ± 4 µm | ± 4 µm | ± 4 µm | ± 4 µm | typ. |
| Geradheitsabweichung E_ZX (Ebenheit) | ± 4 µm | ± 4 µm | ± 4 µm | ± 4 µm | ± 4 µm | ± 4 µm | typ. |
| Winkelabweichung E_AY (Nicken) | ± 60 µrad | ± 60 µrad | ± 60 µrad | ± 60 µrad | ± 60 µrad | ± 60 µrad | typ. |
| Winkelabweichung E_BX (Nicken) | ± 60 µrad | ± 60 µrad | ± 60 µrad | ± 60 µrad | ± 60 µrad | ± 60 µrad | typ. |
| Winkelabweichung E_CX (Gieren) | ± 40 µrad | ± 40 µrad | ± 40 µrad | ± 40 µrad | ± 40 µrad | ± 40 µrad | typ. |
| Winkelabweichung E_CY (Gieren) | ± 40 µrad | ± 40 µrad | ± 40 µrad | ± 40 µrad | ± 40 µrad | ± 40 µrad | typ. |
| Positionieren | L-741.131100 | L-741.131111 | L-741.131112 | L-741.133111 | L-741.133112 | L-741.133132 | Toleranz |
| Kleinste Schrittweite in X | 1 µm | 0,05 µm | 0,05 µm | 0,1 µm | 0,5 µm | 0,8 µm | typ. |
| Kleinste Schrittweite in Y | 1 µm | 0,05 µm | 0,05 µm | 0,1 µm | 0,5 µm | 0,8 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,05 µm | ± 0,025 µm | ± 0,025 µm | ± 0,05 µm | ± 0,025 µm | ± 0,4 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in Y | ± 0,05 µm | ± 0,025 µm | ± 0,025 µm | ± 0,05 µm | ± 0,025 µm | ± 0,4 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 5 µm | 1 µm | 1 µm | 1 µm | 1 µm | 5 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in Y | 5 µm | 1 µm | 1 µm | 1 µm | 1 µm | 5 µm | typ. |
| Referenzschalter | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | |
| Wiederholgenauigkeit des Referenzschalters | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | |
| Endschalter | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | |
| Integrierter Sensor | — | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Rotationsencoder | |
| Sensorsignal | — | Sin/Cos, 1 V Spitze-Spitze | A/B-Quadratur, RS-422 | Sin/Cos, 1 V Spitze-Spitze | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | |
| Sensorsignalperiode | — | 20 µm | — | 20 µm | — | — | |
| Sensorauflösung | — | 1 nm | 10 nm | 1 nm | 10 nm | — | |
| Sensorauflösung | — | — | — | — | — | 20000 Impulse/U | |
| Antriebseigenschaften | L-741.131100 | L-741.131111 | L-741.131112 | L-741.133111 | L-741.133112 | L-741.133132 | Toleranz |
| Antriebstyp | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | DC-Motor | DC-Motor | DC-Motor | |
| Betriebsspannung | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | |
| Nennstrom, effektiv | 1,2 A | 1,2 A | 1,2 A | 3,9 A | 3,9 A | 3,9 A | typ. |
| Motorauflösung | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | — | — | — | |
| Antriebskraft in X | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | typ. |
| Antriebskraft in Y | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | typ. |
| Widerstand Phase-Phase | 3,4 Ω | 3,4 Ω | 3,4 Ω | 0,62 Ω | 0,62 Ω | 0,62 Ω | typ. |
| Mechanische Eigenschaften | L-741.131100 | L-741.131111 | L-741.131112 | L-741.133111 | L-741.133112 | L-741.133132 | Toleranz |
| Zulässige Druckkraft in Z | 200 N | 200 N | 200 N | 200 N | 200 N | 200 N | max. |
| Zulässiges Moment in θX | 125 N·m | 125 N·m | 125 N·m | 125 N·m | 125 N·m | 125 N·m | max. |
| Zulässiges Moment in θY | 125 N·m | 125 N·m | 125 N·m | 125 N·m | 125 N·m | 125 N·m | max. |
| Zulässiges Moment in θZ | 125 N·m | 125 N·m | 125 N·m | 125 N·m | 125 N·m | 125 N·m | max. |
| Bewegte Masse in X, unbelastet | 19900 g | 19900 g | 19900 g | 20200 g | 20200 g | 20200 g | |
| Bewegte Masse in Y, unbelastet | 6100 g | 6100 g | 6100 g | 6100 g | 6100 g | 6100 g | |
| Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
| Spindelsteigung | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | 2 mm | |
| Führung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | Kreuzrollenführung | |
| Gesamtmasse | 27500 g | 27500 g | 27500 g | 28000 g | 28000 g | 28000 g | |
| Material | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | |
| Anschlüsse und Umgebung | L-741.131100 | L-741.131111 | L-741.131112 | L-741.133111 | L-741.133112 | L-741.133132 | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | 2 × HD D-Sub 26 (m) | 2 × HD D-Sub 26 (m) | 2 × HD D-Sub 26 (m) | 2 × HD D-Sub 26 (m) | 2 × HD D-Sub 26 (m) | 2 × HD D-Sub 26 (m) | |
| Sensoranschluss | — | 2 × D-Sub 15 (w) | — | 2 × D-Sub 15 (w) | — | — | |
| Empfohlene Controller / Treiber | G-901.R319 C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | G-901.R319 Modularer ACS-Controller | G-901.R319 C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | G-901.R319 C-891.130300 C-885 mit C-891.10C885 Modularer ACS-Controller | G-901.R319 C-863.12 C-885 mit C-863.20C885 Modularer ACS-Controller | G-901.R319 C-863.12 C-885 mit C-863.20C885 Modularer ACS-Controller |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
